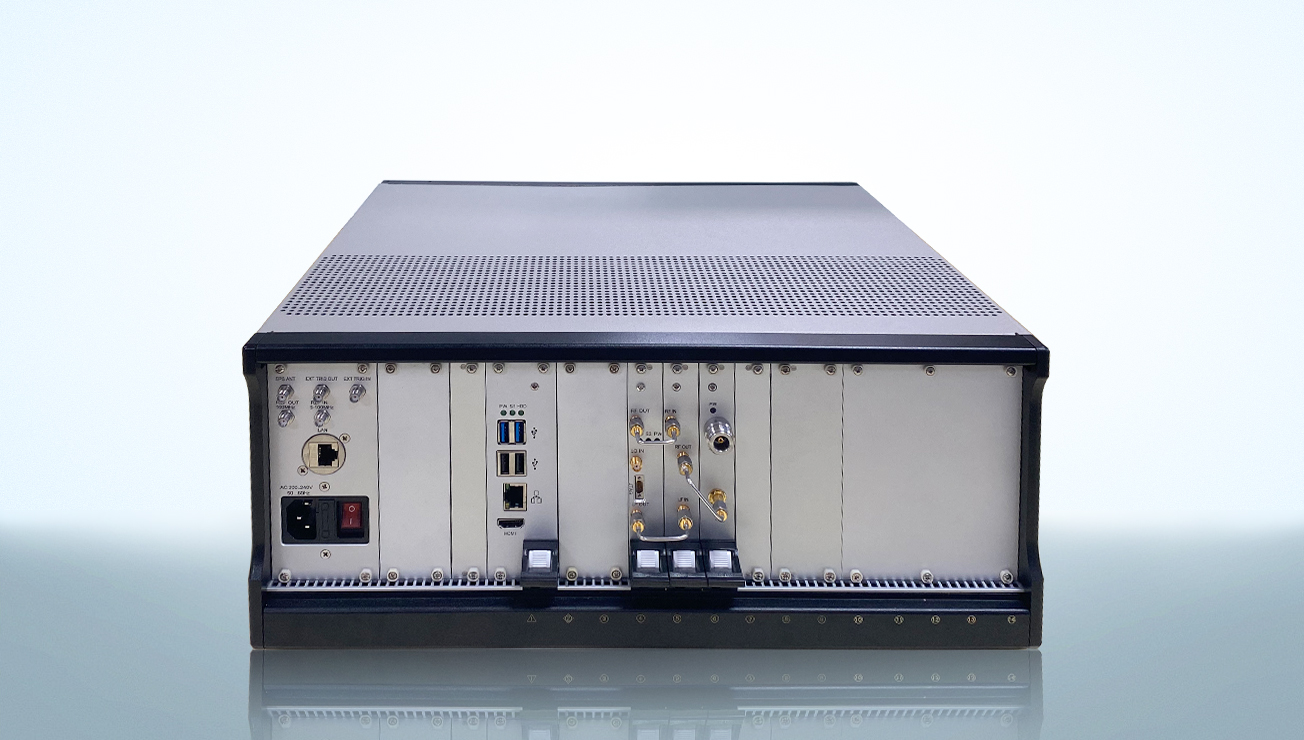

KSW-FALCON 30MHz至40GHz软件无线电认知设备|坤恒顺维|成都坤恒顺维科技股份有限公司 (在产)

盲解调技术指标

频谱计算

能够对宽带采集信号进行频谱、时频谱计算及显示

宽带载波检测

能够对宽带频谱内的载波进行检测，输出每个载波的中心频率、带宽、载噪比

载波类型识别

可对连续载波、TDMA突发载波、混叠载波、DVB-S2载波信号等类型进行识别

调制类型识别

1)   能够对常规数字调制类型进行识别，包括：2FSK、 BPSK、QPSK、OQPSK、π/4QPSK、8PSK、8QAM、16QAM、16APSK等。

2)  能够对各种雷达信号进行识别，包括线性调频、单载波脉冲、相位编码信号等。

数字信号解调

1)  能够对常规数字信号进行解调，输出解调星座图。

2)  能够对MPSK/ MQAM信号解调均衡及16/32 APSK信号解调均衡。

突发信号分析

能够对突发信号进行分析处理，包括：突发检测(包括个数、位置、占空比)，突发调制识别、突发网台识别、突发解调等

信道编码识别

能够识别出典型的卫星信道编码类型，包括：自同步扰码、LDPC、RS、TPC、TCM、卷积码等，种类大于48种

信道译码

能够对典型的BCH、RS、Turbo、LDPC、TCM、TPC及卷积码进行信道译码，种类大于48种

网台识别

可识别网台信号类型不少于10种，设计自定义网台识别的框架，便于用户根据需求添加感兴趣的网台参数

宽带载波检测

在C/N≥5dB条件下，检测准确率：≥90%，漏检率≤5%，虚警率≤5%

载波类型识别

对于连续载波、TDMA突发载波、混叠载波、DVB-S2载波信号，载波类型识别正确率：≥90%（C/N≥10dB）

调制样式识别

典型通信信号调制识别正确率：≥90%（2FSK：Eb/N0≥9dB、BPSK：C/N≥4dB、QPSK：C/N≥5dB、OQPSK：C/N≥4dB、QPSK：C/N≥5dB、8PSK：C/N≥10dB、16QAM：C/N≥10dB

参数测量

1)   载频测量精度：载频测量精度优于符号速率的1E-4（C/N≥10dB）;

2)   信号带宽测量精度：优于25kHz（信号带宽≥1MHz）、优于5kHz（信号带宽≤200kHz，C/N≥10dB）；

3)   符号速率测量精度：符号速率测量精度优于符号速率的1E-4（C/N≥10dB）。

混叠信号分析

在混叠信号C/N≥10dB、载波功率相差≤5dB条件下，满足以下性能要求：

1)  混叠信号识别概率：优于90%；

2)  可识别调制样式：QPSK、8PSK、16QAM；

3)  调制样式识别正确率：优于90%；

信号解调误码率

典型通信信号解调误码率：≤1E-3（2FSK：Eb/N0≥12dB、BPSK：C/N≥8dB、QPSK：C/N≥11dB、OQPSK：C/N≥11dB、π/4QPSK：C/N≥13dB、8PSK≥16dB、8QAM：C/N≥15dB、16QAM：C/N≥18dB）。

编码识别

在解调误码率在1E-3的条件下，对于自同步扰码、LDPC、RS、TPC、TCM、卷积码等编码识别准确率：≥90%，识别种类不少于48种。

信道译码

在解调误码率小于1E-3的条件下，对BCH、RS、Turbo、LDPC、TCM、TPC及卷积码等信道译码准确率优于1E-5，译码种类不少于48种

信号发生格式技术指标

信源配置

信源可以选择随机序列、伪随机序列（m15、m23）和信号文件

调制方式配置

可以配置多种数字调制和模拟调制：

BPSK、QPSK、OQPSK、PI/4QPSK、8PSK、8QAM、16QAM、32QAM、64QAM、128QAM、256QAM、16APSK、32APSK、2FSK、4FSK、GMSK、AM、DSB、SSB、VSB、FM、2FSK+FM。

调制参数配置

可以根据用户需要配置归一化采样率、载波频率、滚降系数、调制指数和符号速率

扰码配置

自同步扰码：（23 18 0）（20 17 0）（20 3 0）（18 1 0）（15 14 0）（15 1 0）（11 9  0）（9 1 0）；

伪随机扰码：（15 14 0）（12 9 3 2 0）（11 9 0）

信道交织配置

交织方式包括：矩阵交织、卷积交织和循环卷积交织，交织参数可自定义。

外码和内码等级联码配置

可配置的编码种类包括：卷积码、序列码、TCC、TPC、LDPC、RS、BCH和TCM

信噪比设定

可以自定义设定载噪比C/N

编码差分配置

支持

分组码同步头自定义设置

支持

波形文件生成

支持
