• 频率范围：9 kHz 至 3/6 GHz

• 频率转换：800 µs

• 相位噪声（1 GHz，10 kHz 频偏）：–130 dBc/Hz

• 杂散（1 GHz，谐波）：–35 dBc

• 输出功率（1 GHz）：+21 dBm

• 频率范围：1MHz 至 6 GHz

• 0.3/0.6/1.2GHz带宽


• 相位噪声（1 GHz，10 kHz 频偏）：–130 dBc/Hz

• 杂散（1 GHz，谐波）：–44dBc

• 输出功率（1 GHz）：-120 dBm to +20 dBm

• 频率范围：60MHz 至 3.8/6 GHz

• 40/80/160MHz带宽|

• 相位噪声（1 GHz，20 kHz 频偏）：–122 dBc/Hz

• 杂散（1 GHz，谐波）：–35 dBc

• 输出功率（1 GHz）：+21 dBm

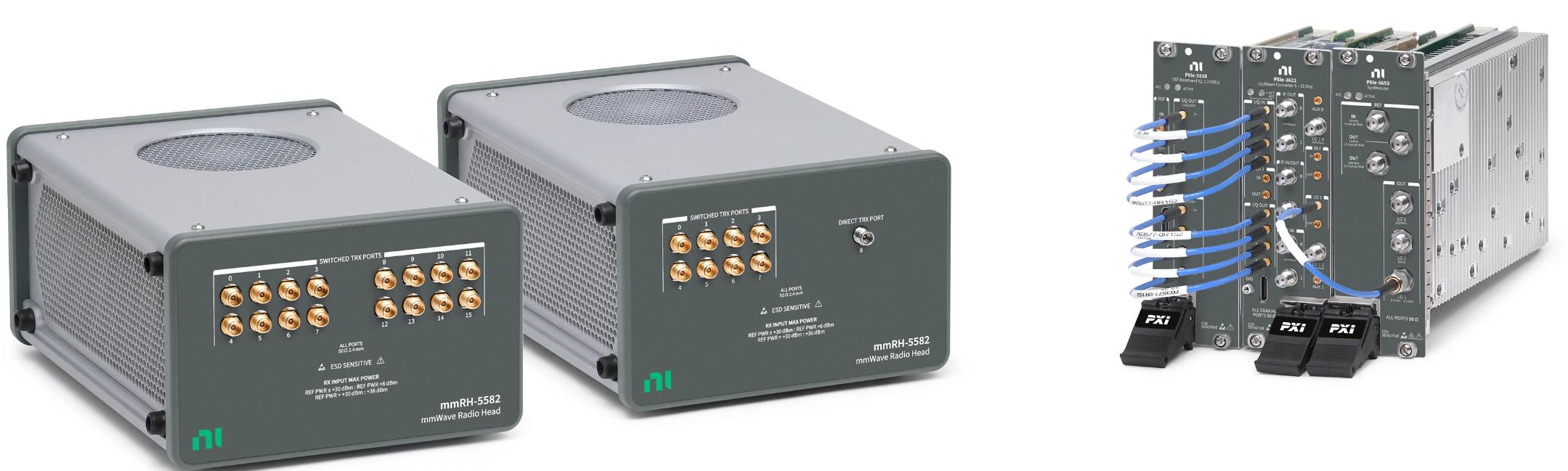

矢量信号输出:500kHz至44GHz，信号带宽为1GHz

矢量信号分析:500kHz至44GHz，信号分析实时带宽为1GHz

具备多种调制信号样式功能:支持AM、FM、PM、CW、ASK、PSK、FSK、MSK、QAM等多种调制方式，支持2/3/4/5G信号样式生成，还支持加载外部调制信号;

产品支持二次开发，提供所有板卡信号数据接口

模拟信号发射通道——

1）模拟输出通道数，8

2）DAC位数：14

3）射频信号输出频率范围：50MHz～4000MHz

4）最大信号带宽（可调）：1600MHz

5）输出功率：0±1dBm

6）单模块支持同时产生8路中频信号及其门控信号；

7）能够产生同步脉冲信号，同步脉冲延时时间可调；

8）发射信号形式：线性调频脉冲信号、随机相位编码信号，支持用户定制；

9）信号生成方式：支持实时生成模式、文件导入循环发射模式；

模拟接收通道指标——

1）通道数量：8；

2）ADC位数：12；

3）有效位数：≥10bit；

4）输入射频信号频率范围：50MHz～4000MHz；

5）输入信号幅度：-50dBm～10dBm；

6）采样延迟调整功能

7）具备采样窗宽度调整功能，采样窗宽度在上位机界面可进行配置；

9）支持射频直采和数字下变频，得到I、Q基带信号；

10）支持存储工作参数包，接收GNSS接收机发送的时间、位置、姿态的参数，并将工作参数包和GNSS数据包作为辅助数据包，与每个脉冲采集数据一起打包存储；

11）GNSS的时间同步方式：采用接收GNSS接收机发送1pps

集成VCO，接收变频通道及TX通道。

工作频率范围：23.5GHz~25.5GHZ

发射功率：13dBm

接收变频增益：18dB

噪声系数：8dB

输入：P-1dB-15dBm

• 一个雷达信号接收通道和两个信号生成通道，

• 所有通道频率范围覆盖<8GHz~18GHz>

• 最大瞬时带宽高达<1GHz>；

• 信号生成通道均可任意配置为“目标”信号、“干扰”信号或“目标+干扰”信号；

• 生成信号样式支持脉冲多普勒、线性调频脉冲压缩、相位编码、普通单脉冲等；

• 具备瞬时测频、存储转发信号等功能；

• 可接收外触发同步信号，可灵活设置回波信号相对于同步信号的延迟时间；

• 干扰类型支持距离欺骗、距离拖引、速度欺骗、速度拖引、多假目标、窄带/宽带噪声、同频异步、同频连续波等；

• 选配支持雷达信号显示与分析功能，包括时域分析、频谱分析、瀑布图分析等；

• 适用相参或非相参单脉冲、捷变频、脉冲多普勒、脉冲压缩体制雷达；

• 支持板载传感器数据采集功能；

• 具备通过LAN、RS422等通信接口的SCPI指令程控功能；

• 提供符合LXI总线协议规范及RS422总线通信协议的SCPI远程控制功能；

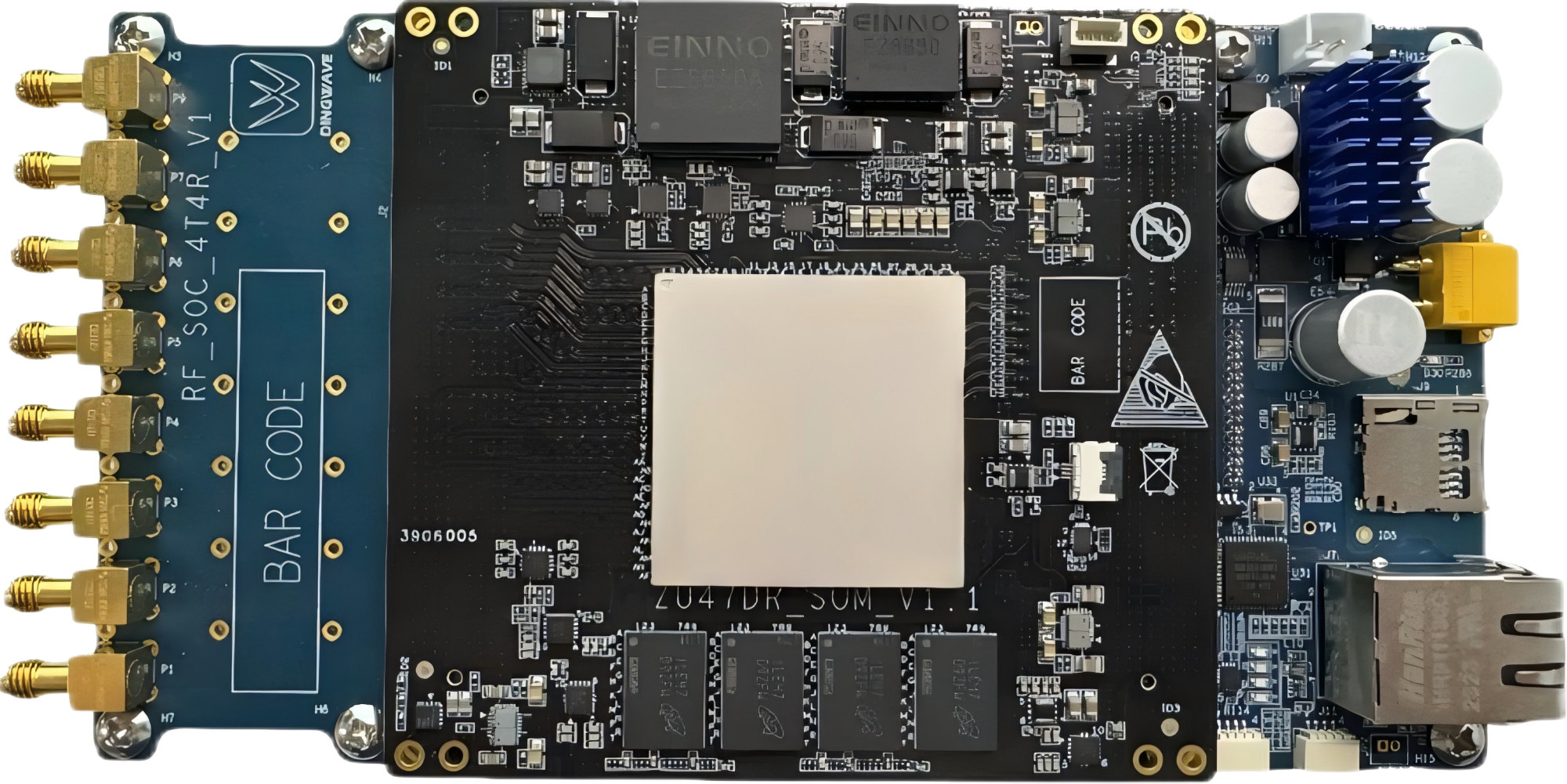

频率范围75MHz至6GHz

2TX/2RX

瞬时带宽200MHz，最大合成带宽450MHz

⚫支持内部参考时钟和外部参考时钟

⚫支持TDD应用模式，同一时刻接收和发射频点相同

⚫支持PCIE x8 Gen2数据采集流盘模式

⚫PCIE x8 Gen2，连续传输速率2GB/s

⚫10Gbps光口，连续传输速率900MB/s

⚫3GB（PS：1GB、PL：2GB）DDR3存储空间

⚫集成GNSS授时模块，支持采样时戳功能，支持BDS、GPS等系统

⚫集成8GB EMMC Flash和SD卡接口，满足大容量数据存储

⚫集成10/100/1000Mbps Ethernet接口、10Gbps光纤接口以及USB2.0接口

⚫PCIE接口和光口复用设计，仅支持同时使用的模式如下：PCIE x4 Gen2和SFP+，PCIE x8 Gen2

⚫FPGA定制应用，提供Verilog-HDL二次开发接口

频率范围40MHz至6GHz

最大信号带宽200MHz

最大输出功率+15dBm

具备24路数字IO、可编程IO以及8路触发通道

 支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成

频率范围    300MHz – 8GHz

射频通道    1 in / 1 out

最大瞬时带宽    1GHz

最大输入功率    +30dBm

最大输出功率    +20dBm

支持无线通讯制式     NR/LTE/WLAN/Bluetooth

支持通用调制解调    ASK/PSK/QAM

物理特性    3U 2槽

尺寸(长宽高)：210mm×40.3mm×128.65mm

重量：1kg
