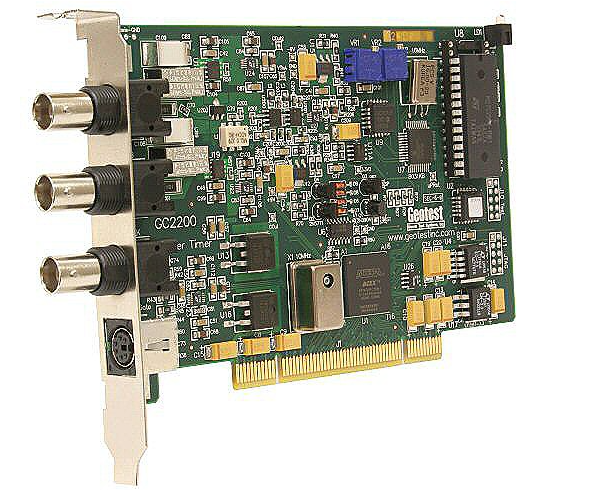

具备 14 种测量功能

频率测量范围：直流至 225MHz（GC2210）、直流至 1.3GHz（GC2220）、直流至 2.0GHz（GC2230）

无需平均即可达到 100 皮秒分辨率（仅 GC2220 和 GC2230 支持）

快速测量模式：每秒 2300 次读数

外部参考时钟和触发信号输入

门信号输出

自校准功能确保高精度

每个输入通道的输入阻抗（1MΩ 或 50Ω）和耦合方式（交流或直流）可通过软件选择

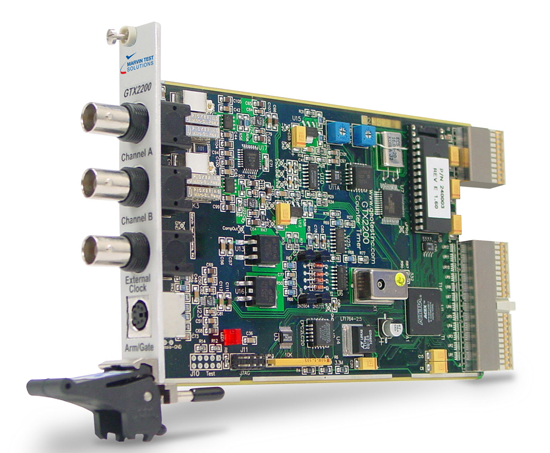

具备 14 种测量功能

频率测量范围：直流至 2.0GHz（GTX2230 型号）

无需平均即可达到 100 皮秒分辨率（GTX2220 和 GTX2230 型号）

快速测量模式：每秒 2300 次读数

时基和触发电平的系统内自动校准

混合插槽兼容

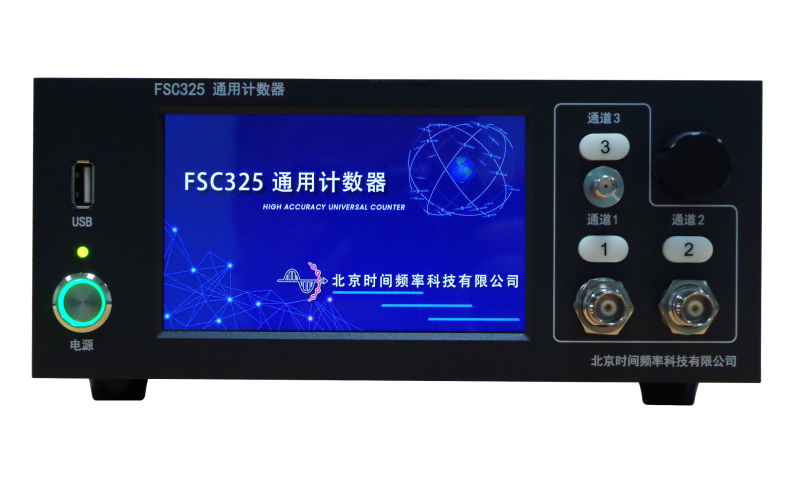

脉冲测试分辨率＜100ps;

测量频率范围：0.0001Hz～30MHz;

可选装频率扩展选件至高到26.5GHz;

双端增强模式; 射频模式下，测量秒稳优于2E-13;

频标测试仪模式;

可接外部10MHz参考提高脉冲测量准确性;

可内置铷原子钟、高稳晶振拓展使用场景。

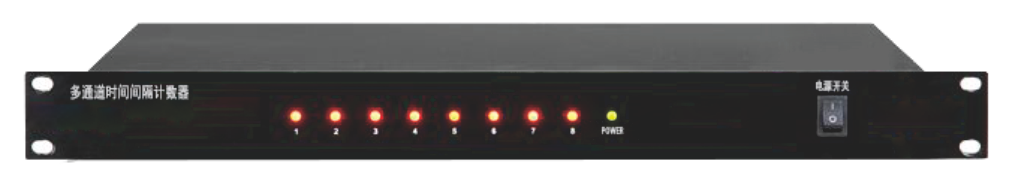

高至32通道独立测试；

测试精度22ps；

脉冲测试范围：±10s；

输入电压范围：0V～10V；

测试周期范围：1ms～100s

RS232接口；USB接口； RJ45接口；

内置OCXO精密参考基准（可选）

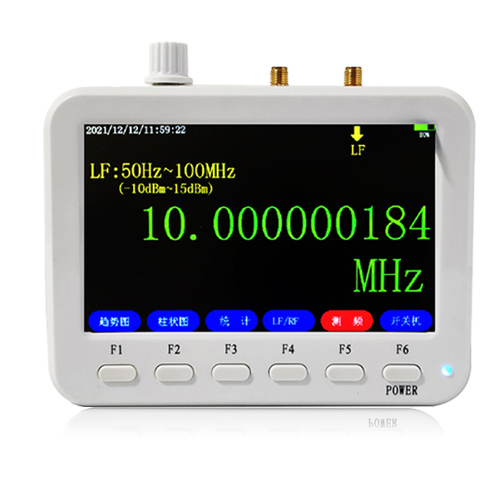

经过原子钟校准，精度达到0.001Hz（对常用MHz晶振频率，相对精度0.001ppm）
频率范围50Hz～4GHz（升级选件后，支持50Hz～8GHz）
5英寸高分辨显示屏，6寸手机大小，内置锂电池，小巧便携
实时信号频率测量，可以准确显示信号实时频率、Max、Min、Avg、Pk～Pk值

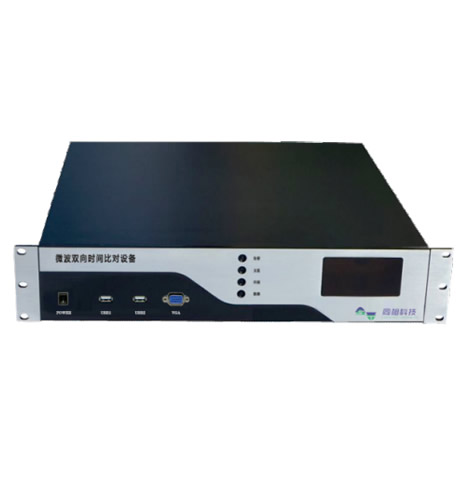

STW-TW系列卫星/微波双向比对时频传递/测量设备基于卫通或微波通信链路，利用扩频通信和双向比对原理，通过高精度时间间隔测量技术实现远距离纳秒级别的时间同步精度。

上下变频模块集成在比对设备中

可工作在静态或动态环境中

收发工作频段可制定

可实现一对多工作模式

时间传递或同步精度：2ns

频率传递精度：＜5E-13/天

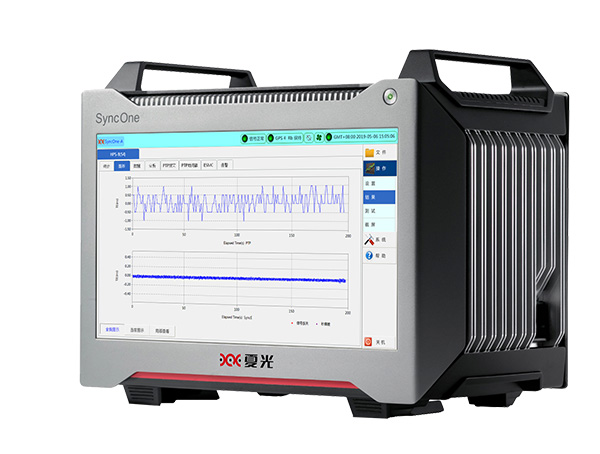

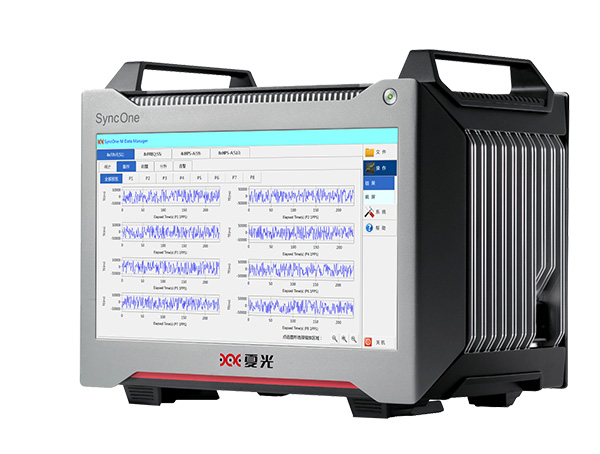

• 内置高品质驯服型铷原子钟及GNSS接收器

• 机架式插槽设计，测试板卡有效组合，方便未来业务扩展

• 可输出多路多种同源高精度的时间、时钟信号

• 高达32路/多路的收/发接口设计，方便多种测试模型的搭建

• 时间测试接口：1PPS、xPPS、1PPS+TOD、IRIG-B（DC/AC）、NTP（SNTP）、PTP、DCF77

• 时钟测试接口：1MHz、5MHz、10MHz、2.048MHz、 2.048Mb/s、SyncE

• 测试分析同机实现，简化测试流程

• 满足最新ITU-T G.8273.2、G.8262、G.8262.1规范测试

• 内置GNSS接收器以及高品质铷原子钟

• 独立的收/发接口设计，方便多种测试模型的搭建

• 时间接口：1PPS/1PPM/1PPH、1PPS+TOD、PTP（速率最高100Gps）、NTP（SNTP）（速率最高100Gps）、串口时间报文、IRIG-B（DC/AC）、DCF77

• 时钟接口：1MHz、5MHz、10MHz、2.048MHz、2.048Mb/s、SyncE（速率最高100Gps）、1KHz~156.25MHz

• 时间与时钟任意组合测试和实时分析比对

• 符合CCSA、中国移动（CMCC）等组织、企业相关标准的专项测试

可选取任意2路进行时差测量和分析

可自动或定时测量，并生成测试报告和曲线

内置频率源，可选接入外部时钟信号

多路信号同时测量

数据实时按需保存

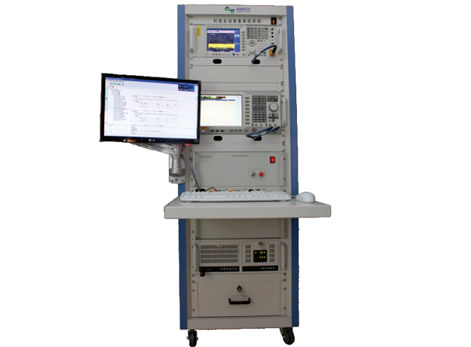

　STW-ATX自动时频测量标校系统适用于测量频率( 长短期频率稳定度、频率准确度、频率复现性、相位噪声、功率、杂散、谐波等)和时间(时间间隔、1PPS+TOD、IRIG_ B、NTP、 PTP等)指标，系统按照国家计量检定规程JJG292-2009、JG181-2005、JJG349-2014等进行 测试和检定，系统主要用于各大计量站、检测机构等单位。
