GigaWave™ 6000 系列具有 40 ps 的上升时间、4 ps 的触发抖动和真正的亚皮秒级定时精度，是超快脉冲分析和高带宽光学应用的理想选择。得益于我们独特的 CDF 采样技术，GigaWave™ 以行业领先的成本提供 6 GHz 带宽：比同类产品低 5-10 倍。

模拟带宽：6GHz

精确的上升时间、相位和抖动分析

USB 2.0 高速、TMDS/HDMI、LVDS、SATA 等的（伪）眼图

具有毫米级分辨率的 TDR/TDT（需要外部脉冲源）

激光脉冲宽度表征

时钟/电缆的相位匹配、建立时间/保持时间分析

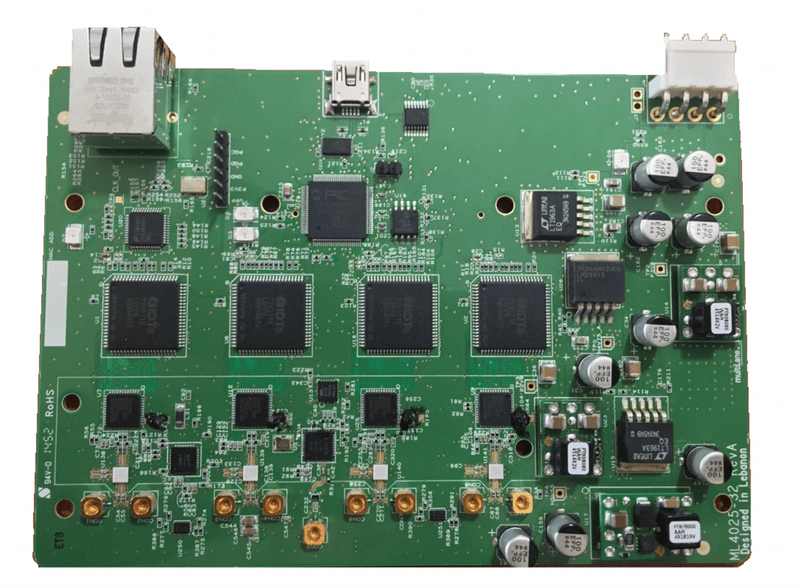

ML4025-ATE-gen2 是一款最先进的 4 通道数字采样示波器，可用作 ATE 板。DSO 在 35 GHz 下自动执行准确的眼图分析，以表征发射机的质量，实施统计欠采样技术，并使用全面的软件库进行眼图测量、抖动分析和NRZ/PAM4 数据处理。

数据格式支持NRZ 和 PAM4

固有抖动 200fs rms

输入摆幅最大值 1200 mVppd

上升 / 下降时间 9.5 ps

垂直分辨率 14 位

电通道带宽35 GHz

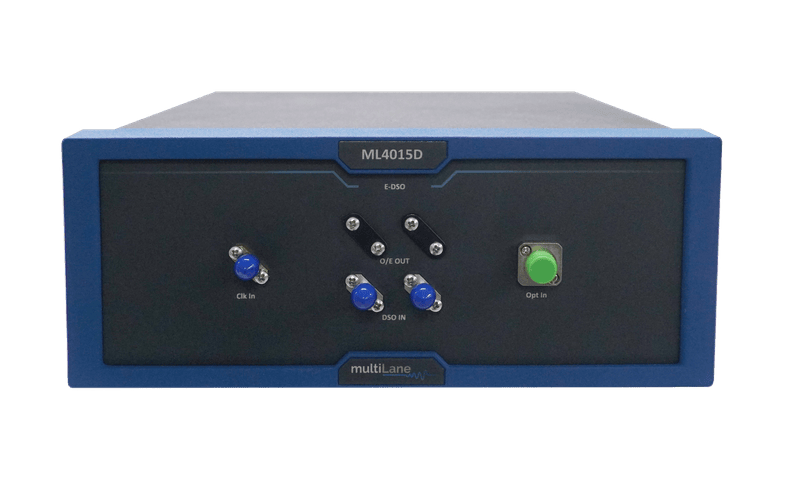

ML4015D 是一款功能齐全、经济高效的单通道光学采样示波器，也可用作电子示波器。它可以配置为具有 25 GHz 或 40 GHz 的模拟光带宽。支持的波长范围为 1260 至 1650 nm 单模或 750 至 860 nm 多模。电气版本提供 32 GHz 采样头或 50 GHz 采样头。

在25 GHz模拟带宽下的噪声底限为5μW，在40 GHz带宽下为6-7μW。

对25.78 Gbps NRZ信号的灵敏度水平为-11 dBm。

采样率最高可达50-70 MHz。

在SSPRQ模式下，TDECQ测量时间少于15秒。

基于FPGA的架构，能够通过捕获SSPRQ和PRBS16模式进行测量。

内置了丰富的DSP滤波器库，如Bessel-Thomson、CTLE、DFE、FFE、去嵌入和组件仿真，所有这些都可以在标准GUI中免费使用。

全面的眼图掩模库。

在工厂进行的单独脉冲响应校准。

具有加固外壳和手柄的紧凑仪器尺寸。

全面的API和相关示例脚本，以加速在Linux环境下的开发，并支持Python、LabView、Matlab和C#。

ML4025-ATE-gen2 是一款最先进的 4 通道数字采样示波器，可用作 ATE 板。DSO 在 35 GHz 下自动执行准确的眼图分析，以表征发射机的质量，实施统计欠采样技术，并使用全面的软件库进行眼图测量、抖动分析和 NRZ/PAM4 数据处理。

数据格式支持NRZ 和 PAM4

固有抖动 200fs rms

输入摆幅最大值 1200 mVppd

上升 / 下降时间 9.5 ps

垂直分辨率 14 位

电通道带宽35 GHz

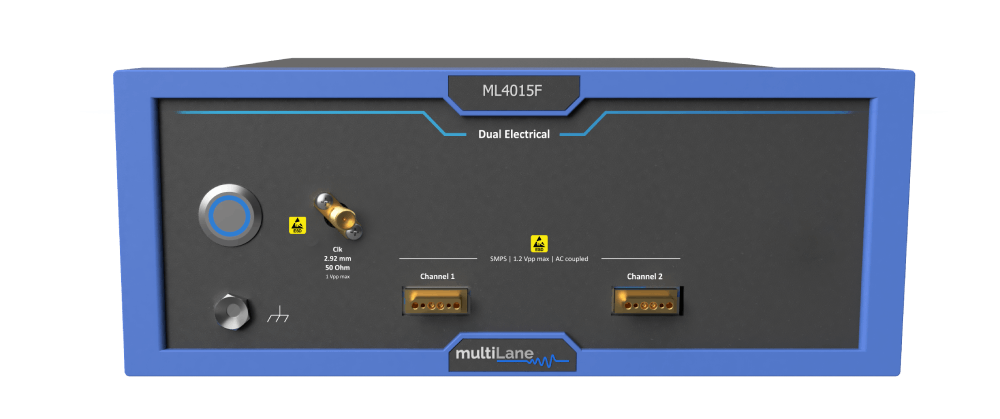

ML4015F 数字采样示波器是一种高度关联的解决方案，可加速大规模验证。ML4015F 是一款功能齐全、经济高效的单通道或双通道电气采样示波器，带有一个 70Ghz 差分电气采样器，用于 224Gbps/通道测试。验

• 验证112GBaud PAM4信号

• 通过SSPRQ模式支持802.3bs TDECQ测量

• 支持开放眼MSA

• 每通道100G和200G的信道特征

• 70Ghz电气采样器带宽

• 可选配SMPS或1.85mm连接器

ML4015E 是一款光电组合采样示波器，可在 1260 至 1650 nm 单模或 700 至 870 nm 多模波长范围内配置 25 GHz 或 40 GHz 的光带宽，或配备 32 GHz 差分电采样器。

• 在 25GHz 模拟带宽下，噪声本底为 5μW，在 42GHz 带宽下为 6 - 7μW。

• 对于 25.78Gbps NRZ 信号，灵敏度为 - 11dBm。

• 高达 50 - 70MHz 的采样率。

• 对 SSPRQ 模式的 TDECQ 测量时间少于 10 秒。

• 基于 FPGA 的架构，可通过捕获 SSPRQ 和 PRBS16 模式进行 TDECQ 测量。

• 一个广泛的内置 DSP 滤波器库，如贝塞尔 - 汤姆森、CTLE、DFE、FFE、去嵌入和元件仿真，所有这些在标准 GUI 中均可免费使用。

• 全面的眼罩库。

• 在工厂进行单独的脉冲响应校准。

• 紧凑的仪器尺寸，坚固的外壳和手柄。

• 一套全面的 API 和相关示例脚本，可加速 Linux 和 Windows 下的自动化开发，支持 Python、LabView、Matlab 和 C#。

ML4035-TDR 是一款最先进的 TDR 和数字采样示波器的组合。DSO 在 35 GHz 进行准确的眼图分析，以表征发射器和接收器的质量，实现了一种统计欠采样技术，并配有全面的软件库，用于眼测量、抖动分析和处理 NRZ/PAM4 数据。真正的差分 TDR 可以同时确定四个通道上的阻抗特性和反射损耗。它旨在既适用于特性分析也适用于制造。4 个差分 PPG 端口可以生成高达 58 Gbps NRZ 的脉冲模式，实现超过 32 GHz 的 Sdd21 测量。ML4035-TDR 可以配置为测量 TDR，范围为 10 米。它具有 12 ps 的脉冲上升时间，可以解析相隔仅 1.5 mm 的阻抗不连续性。动态范围为 40 dB。ML4035-32 是一个不包含 TDR 能力的 32 GHz 变体，可用于 TIA 测试和其他 BERT-Scope 应用。

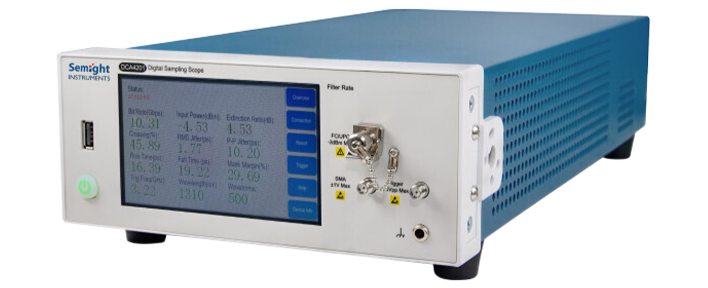

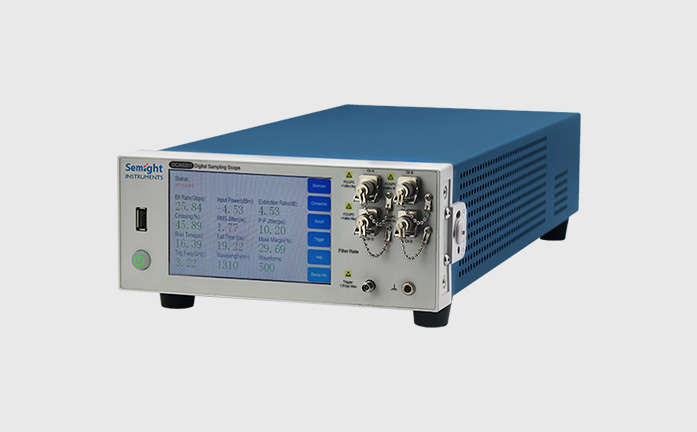

外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；
4光口可选，可同时测试4路光眼图；
4 差分电口可选，30G BW，支持AOC 等模块电口参数测试；

快速采样：等效采样率100K

消光比修正：支持消光比修正，确保一致性

眼图模板测试：自动眼图裕量测试（Mask Margin）

标准滤波器：覆盖 1-11.3 Gbps 数据速率

可以同时支持 10G 及以下 4 个速率光眼图测试。

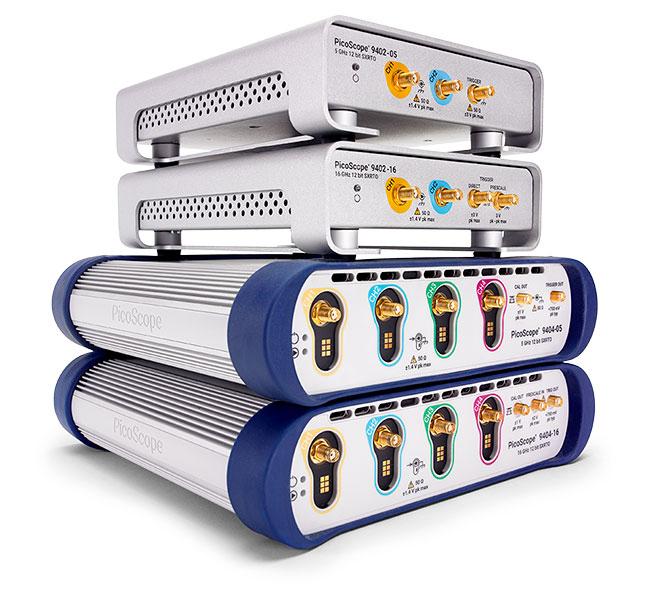

9404-16 和 9402-16：16 GHz 带宽、22 ps 过渡时间和 2.5 TS/s（0.4 ps 分辨率）随机等效时间采样

9404-05 和 9402-05：5 GHz 带宽、70 ps 过渡时间和 1 TS/s（1 ps 分辨率）随机等效时间采样

脉冲、眼图和模板测试低至 45 ps 和高达 11 Gb/s

12 位 500 MS/s ADC

直观且可配置的触摸兼容 Windows 用户界面

全面的内置测量、缩放、数据掩模和直方图

±800 mV 满量程输入范围（50 Ω）

10 mV/div 至 0.25 V/div 数字增益范围

高达 250 kS 的迹线长度，在通道之间共享

所有型号均可选时钟恢复触发器 – 5 或 8 Gb/s

恢复时钟和数据输出
