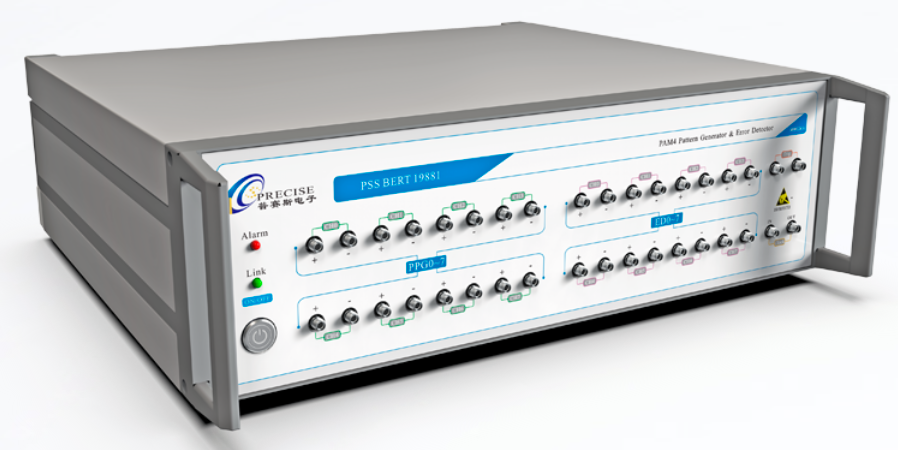

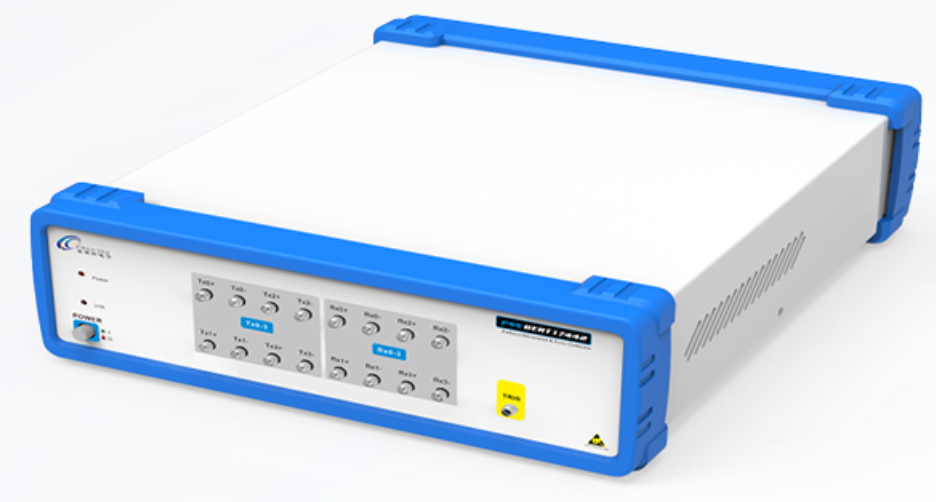

PAM4 误码测试仪是一款面向200G、400G 高速光收发模块测试的高性能误码测试仪。普通误码仪只能产生单一码型，而PAM4 误码测试仪可在无需任何外围附件的条件下任意切换 NRZ 和PAM4 码型，更兼具内外触发、输出幅值调节、PAM4 发射信号电平比例调节等功能，可为200G 和400G高速光收发模块自动化生产测试提供有效保障。

• 支持PAM4 和NRZ 码型任意切换
• PAM4 速率从24.33GBaud 到30GBaud
• 支持格雷编码和FEC
• 满足 IEEE 802.3bs 400G, OIF-CEI-56G/28G 测试要求

误码测试仪集成脉冲码型发生器（PPG）和高灵敏度误码检测模块（ED），实现高速通信链路中数据传输的误码率测量。支持多通道输出/ 输入、内/ 外触发及输出极性翻转，为高速光收发模块自动化生产测试提供最佳解决方案。

• 眼图信号抖动小
• 可配置速率

• 提供二次开发接口

1GBaud-32.4GBaud,连续可调

支持NRZ/PAM4编码信令格式

丰富的抖动和哚声注入功能

支持高达1.8V的差分高压输出

支持PRBS随机码、16Gbit用户自定义码型

32通道

速率范围:1.25Gbps-120Gbps

支持NRZ/PAM4编码信令格式

支持抖动和噪声注入

2.5V的高压输出

128bit用户自定义码型

3个眼高可调

1GBaud-32.4GBaud,连续可调

支持NRZ/PAM4编码信令格式

丰富的抖动和哚声注入功能

支持高达1.8V的差分高压输出

支持PRBS随机码、16Gbit用户自定义码型

ML4079ELN 是一款 800G BERT，旨在为各种应用提供交钥匙解决方案。该 ML4079ELN 具有高达 34 dB 的 Rx 均衡功能，专为长距离应用而设计;非常适合验证无源和有源互连，包括以太网、线性可插拔光学器件、PCIe 和低速率汽车应用的线路速率。

波特率：

NRZ: 1G to 1.5G; 2.55G to 5.9G; 7.3G to 11G; 24G to 32G and 41G to 66G

PAM4: 21.25G to 21.75G; 26.5625G to 36G and 44G to 66G

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/13/15/23/31/58/9_4     SQ2, SQ4, SQ8, SQ16, SQ32

信号幅度： 0 – 800 mVpp

外形尺寸：台式/机架 实验室和生产测试

ML4079EN 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。ML4079EN 具有独特的集成抖动和噪声注入功能，以支持 IEEE JTOL 和 ITOL 测量。

波特率：

PAM4: 18.5 – 29 GBaud / 37 – 61 GBaud

NRZ: 18.5 – 29 Gbps / 37 – 61 Gbps

通道数：8

调制格式：NRZ、PAM-4

测试模式：

PRBS 7/9/11/13/15/16/23/31/58/9_4     SQ16, SQ32, LIN, CJT,

JP0838, SSPRQ, 自定义

信号幅度：0 – 1200 mVpp at High Rates & 0 – 1800 mVpp at Low Rates

外形尺寸：台式/机架 实验室和生产测试

ML4079E 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。该平台还可以支持接收机压力和抖动容限测试。

波特率：

PAM4: 23 – 29 GBaud / 46 – 58 GBaud

NRZ: 23 – 29 Gbps / 46 – 58 Gbps

通道数：8

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 ,SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义

信号幅度：0 – 700 mVpp

外形尺寸：台式/机架 实验室和生产测试

ML4079D 是一款功能齐全的 400G BERT，可配置为 8 通道 PAM4 30 GBaud 或 8 通道 NRZ 30 Gbps 通道。

接收器支持 FEC 解码 （802.3bj KR4/缩放的 KP4），并将返回 FEC 场景的丢帧率和未成帧数据的 BER。接收器还显示眼睛的直方图和通道随时间变化的 SNR。

发射机支持 IEEE 和 OIF 规定的所有标准测试模式，如 PRBSQ13、SSPRQ、PRBSQ31、QPRBS13-CEI 等。用户还可以对 TX 进行编程，以输出长达 32 kb 的用户定义码型。发射功率足以测试长达 10 Km 的 SMF 链路。

波特率：

PAM4: 9 – 14.3 Gbps and 22 – 29.5 Gbps

NRZ: 9 – 14.3 Gbps and 22 – 29.5 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q and SSPRQ

Square wave, JP03A/B, CID JTOL pattern

信号幅度： 0-1200 mVpp

外形尺寸：台式/机架 实验室和生产测试

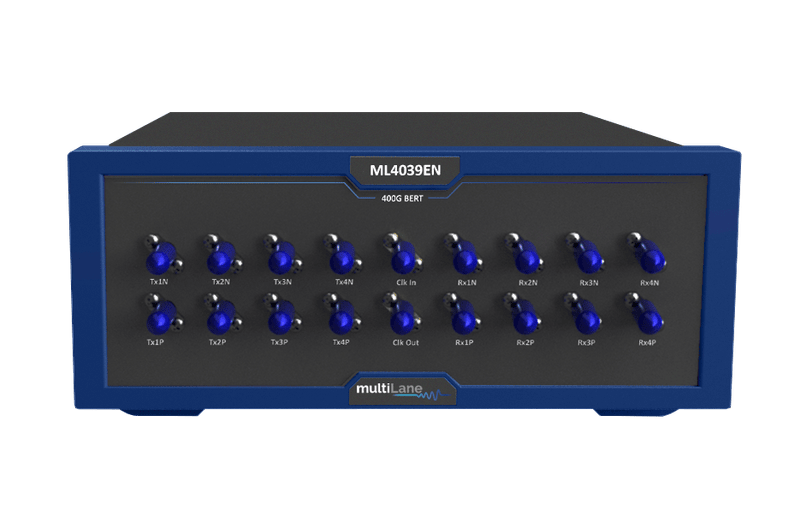

ML4039EN 是一款功能齐全的 400G BERT，可配置为四通道 PAM4 58 GBaud 或四通道 NRZ 28/58 Gbps 通道。此外，PAM 模式支持 26GBd 的半速率。

发射机支持 IEEE 和 OIF 规定的所有标准测试模式，例如 PRBS13Q、SSPRQ、PRBS31Q 等。用户可以对 TX 进行编程，以输出长达 131 kb 的用户定义码型。

发射功率足以测试长达 10 Km 的 SMF 链路。

波特率：

PAM4: 23 – 29 GBaud / 46 – 58 GBaud

NRZ: 23 – 29 Gbps / 46 – 58 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义

信号幅度： 0 – 800 mVpp

外形尺寸：台式/机架 实验室和生产测试
