VDI 为 50 GHz 至 1700 GHz 之间的

各种应用提供次谐波泵浦混频器 （SHM） 和偶次谐波混频器 （EHM）。这些混频器仅使用平面和/或集成二极管，并提供最先进的性能。

次谐波混频器（SHM）

VDI SHMs（LO = 1/2 RF频率）具有波导LO输入，易于使用且非常适合毫米波和THz应用。这些 Mixer 可用于对信号进行上变频或下变频。次谐波泵浦混频器具有单独的 LO 波导法兰，通常在 RF 端口处表现出 > 100 dB 的 LO 隔离。

偶次谐波混频器 （EHM）

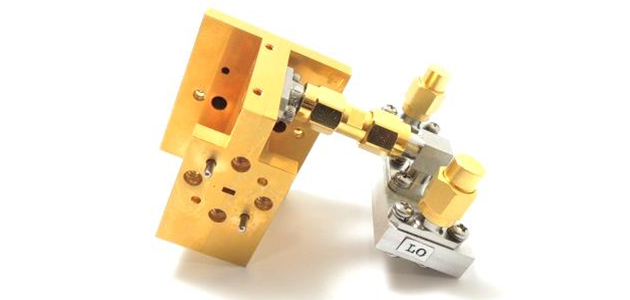

VDI EHM 是谐波混频器，以 LO 输入的偶次谐波倍数工作。EHM 随附适当的双工器。可根据要求提供替代谐波混频因子和定制双工器。

基波混频器 （FM）

VDI 提供用于频率下变频的基波混频器 （FM）。VDI FM 是单端的，这意味着 RF 和 LO 信号通过同一波导法兰耦合到混频器二极管。它们提供出色的转换损失性能。可根据要求提供更高频率的定制混频器。

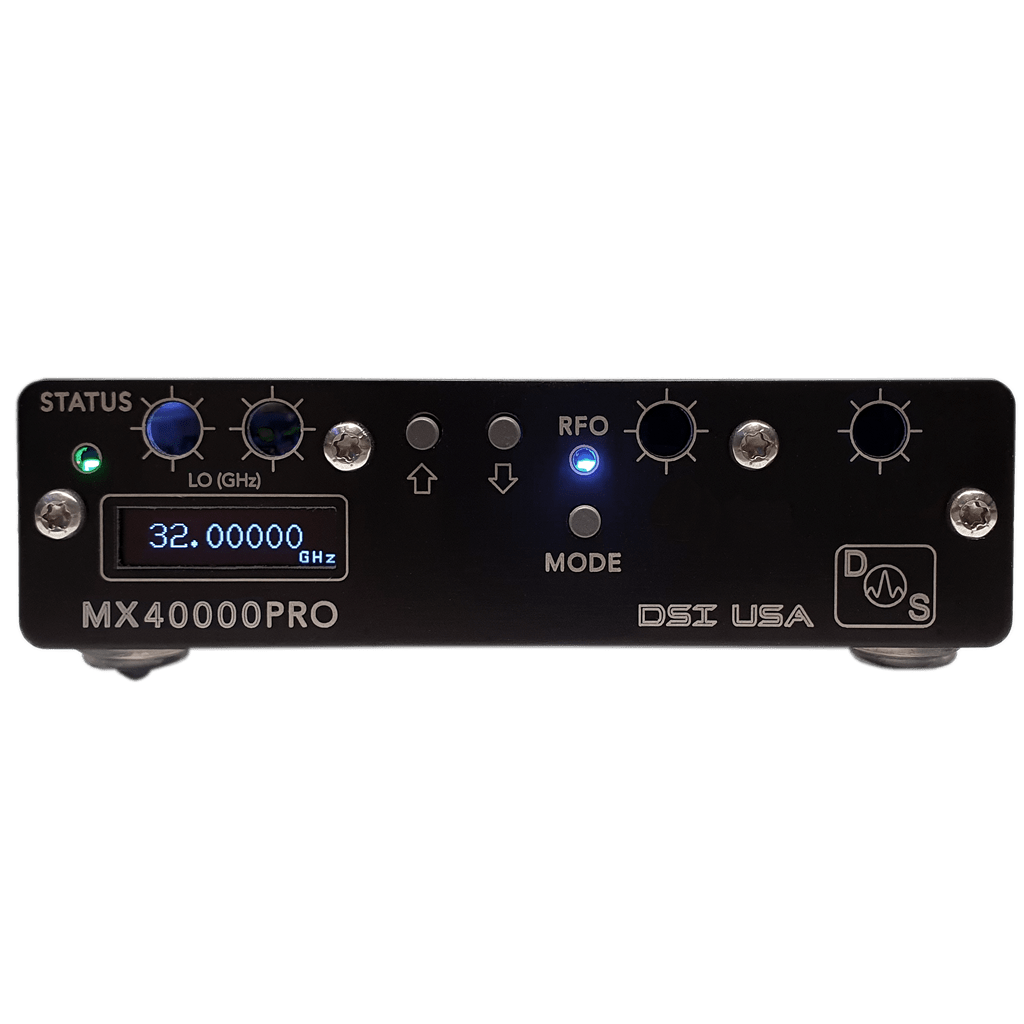

次谐波泵浦 IQ 混频器

• 集成 26GHz 至 40GHz 可编程本地振荡器

• 中频范围：10MHz至18GHz

• 射频范围：18 至 41GHz

• 高输入P1dB > +10dBm

• LO 相位噪声 （40GHz）（100KHz 偏移）：< 96 dBc

• 低转换损耗：12dB（典型值）

• 最大射频输入功率：+19dBm

• IP3（典型值）：20dBm

• LO频率步长：10Hz

• LO-RF隔离度（典型值）：35dB

• 典型LO-IF隔离：30dB

• RF-IF隔离：12-30dB

• 回波损耗：>6dB（典型值）

• 参考频率 1：±10PPB 10MHz 高稳定性 OCXO

• 参考频率 2：100MHz 低噪声 VCXO

德思特射频微波混频器产品线整合 DS Instruments 与 SignalCore 两大品牌的变频解决方案，射频频率覆盖 25 MHz 至 41 GHz，提供集成可编程本振的一体式混频器与仪器级模块化上/下变频器两条路线，共 20 余款型号，可满足从"接上就用"的实验室快测到"集成进机箱"的自动化测试系统等不同层次需求。DS Instruments MX 系列把宽带混频器与低噪声可编程本振集成于紧凑的 USB-C 供电铝制外壳内，配 OLED 显示屏与按键可脱离电脑独立操作，覆盖 25 MHz~41 GHz、中频最高达 18 GHz，典型转换损耗约 12 dB、IP3 达 20 dBm，是卫星上下行链路、电子对抗、雷达与 5G 毫米波测试的高性价比选择。SignalCore SC 系列则以低相位噪声（残余相噪 < -100 dBc/Hz@10 kHz）、高动态范围与宽中频带宽（最高 2 GHz，连续调谐）见长，提供多级超外差、单级与 Direct IQ 三种变频结构，并有 PXIe 板卡与 USB-SPI-RS232 独立模块两种形态，广泛用于频谱监测与信号情报、ATE 自动测试设备、软件定义无线电、卫星与点对点通信。全线产品均随附 GUI、驱动与 API，支持二次开发与远程控制，便于快速集成。

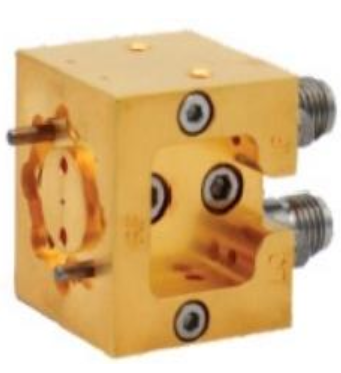

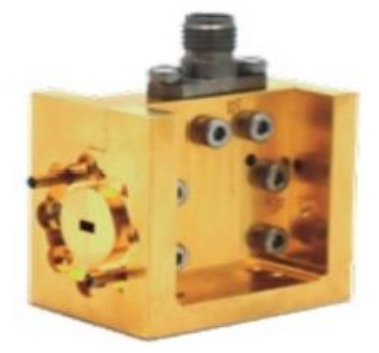

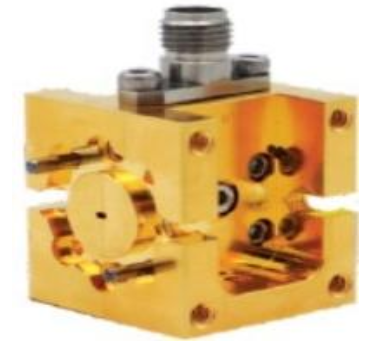

FM 系列分谐波混频器内部集成双工器，可覆盖全波导频段的 频率范围，变频损耗指标出色，具有极佳的中频响应。采用标准的 波导或同轴接口和高可靠的结构设计。

特点： 40-400GHz | 超宽带 | 低变损 | 雷达通信收发前端

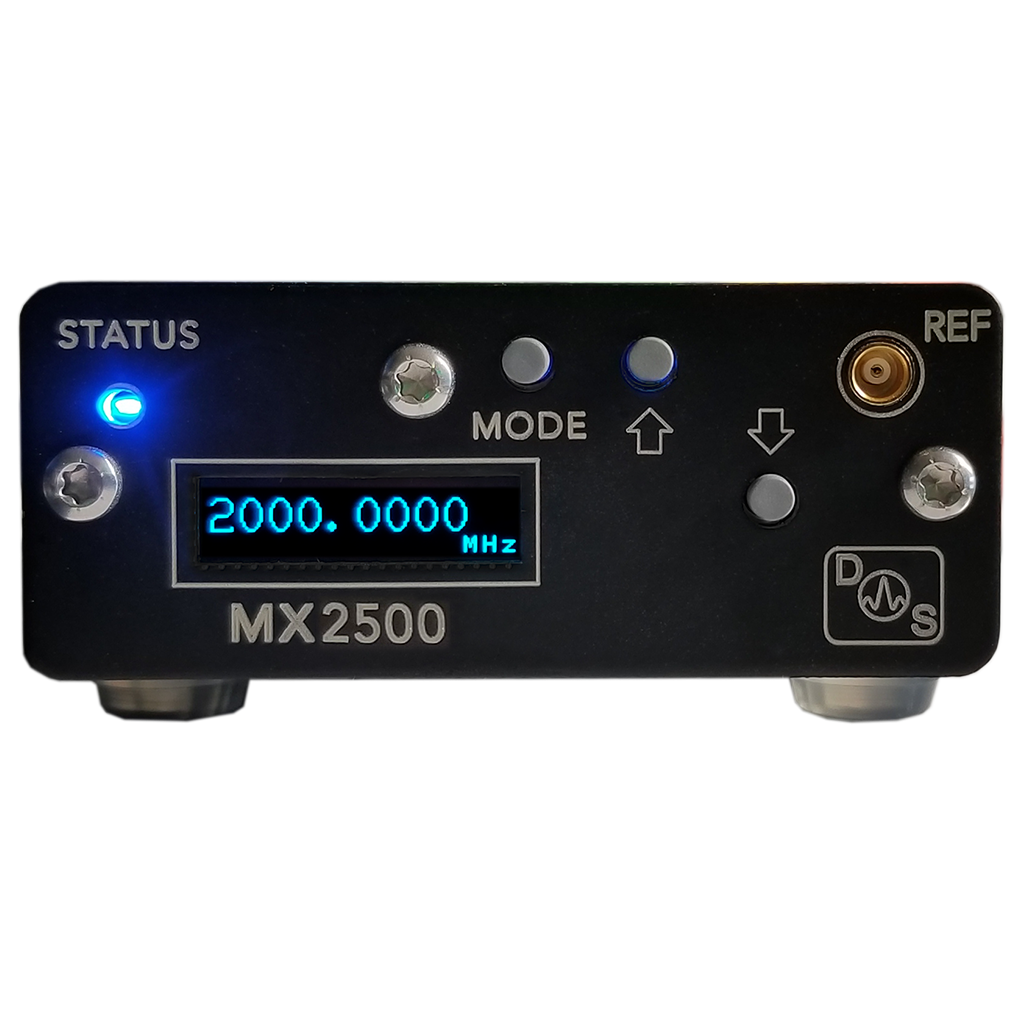

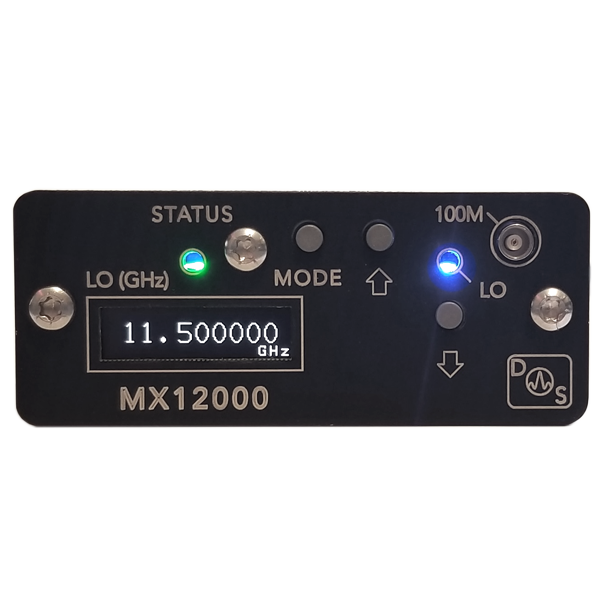

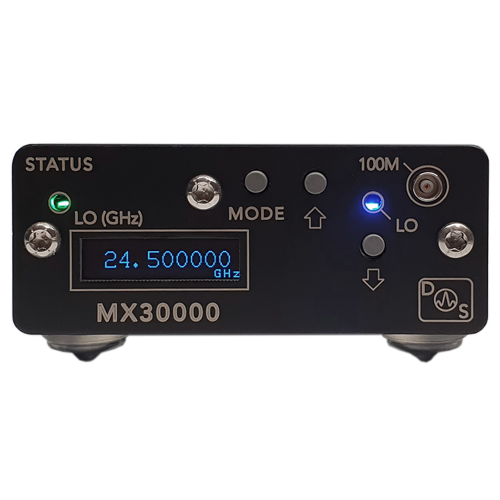

德思特DS MX 系列便携式集成LO微波混频器（MX 系列）是一组把宽带混频器与高性能可编程本振（LO）信号源合为一体的集成混频器，覆盖 25 MHz 至 41 GHz 射频频率，中频范围最高可达 10 MHz~18 GHz，兼顾上变频与下变频两种工作模式，无需另行配置昂贵的外部高频信号源与繁琐线缆，即可完成宽带宽信号的频率搬运。产品内置可编程低噪声 LO（参考源从 ±2.5 ppm TCXO 至高稳定 ±10 ppb OCXO 可选，部分型号配 100 MHz 低噪声 VCXO），并带谐波滤波以抑制杂散；典型转换损耗低至 12 dB、IP3 达 20 dBm，配 2.92 mm 精密射频端口与黄金 50Ω SMA 中频端口。整机 USB-C 供电、铝制外壳、OLED 显示与前面板按键，既可通过 Windows PC 软件、以太网或 SCPI 命令远程程控，也可脱离电脑独立现场操作，广泛适用于卫星上下行链路/VSAT、电子对抗、雷达与接收机开发、5G 毫米波测试以及 Ka 波段研究等场景。

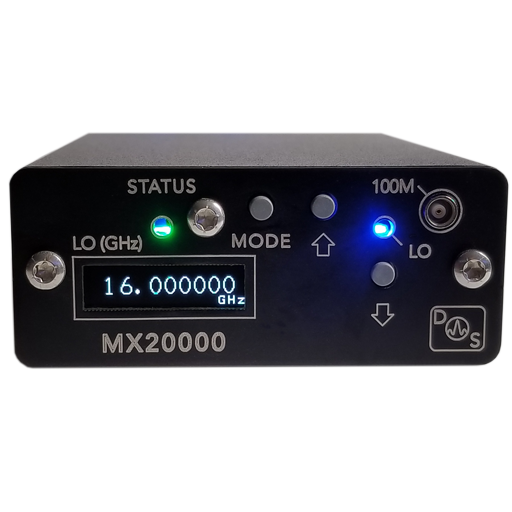

• 集成 10 – 22GHz 低噪声可编程本地振荡器

• 射频范围：10 – 22GHz

• 中频范围：低频至6GHz

• 高RF输入P1dB > +11dBm

• 低LO泄漏：< -30dB（典型值）

• LO 相位噪声 （在 18GHz）（10KHz 偏移）：~94dBc

• 低转换损耗（典型值 8-12dB）

• 回波损耗：10 dB（典型值）

• IP3（典型值）：18dBm

• 最大射频输入功率：+20dBm

• 参考频率：±280PPB 10MHz TCXO & 100MHz VCXO

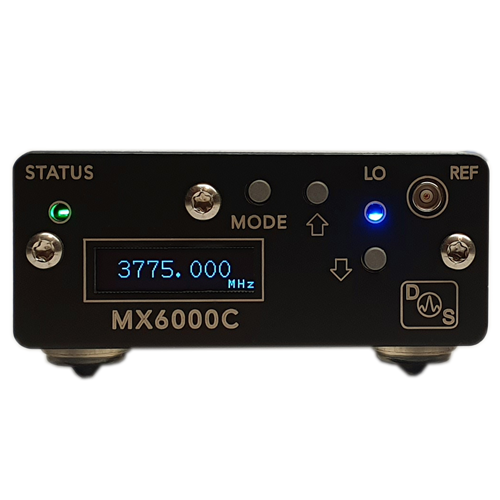

• 集成 1500 – 6000 MHz 可编程本振

• 射频频率范围：1.5 – 6.0GHz

• IF频率范围：5-2000MHz

• LO至RF隔离：20-30dB

• LO至IF隔离：17dB

• IP3（典型值）：10dBm

• LO相位噪声（6GHz<72 dBc）

• 典型转换损耗：8dB

• 回波损耗 > 12 dB

• P1dB：+1.0dBm

• 最大射频输入功率：+16dBm

• LO谐波：< -35 dBc
