思仪科技Ceyear87235系列USB平均功率探头再增新成员
- 分类：新品发布
- 作者：思仪科技
- 来源：思仪科技
- 发布时间：2024-08-23 16:39
- 访问量：1181
2024年8月，思仪科技最新发布了87235B和87235FA两款USB平均功率探头，专为5G/NR等通信装备功率测试而研制。具有很好的功率测量稳定性、准确度和测量效率，能够准确测量通信领域各种制式信号的平均功率。
87235系列USB平均功率探头可作为独立的测试设备，通过USB接口线缆直接连接到笔记本电脑或者个人计算机，配合专用软件实时获取功率信息，灵活便捷。也可连接到思仪科技的信号发生器、频谱分析仪、矢量网络分析仪等多种产品，以增强高性能功率测试功能，扩展多参数应用场景。
1. 热平衡设计和多维校准补偿技术，显著提升功率测试稳定性
87235系列USB平均功率探头通过对硬件电路的热平衡设计和软件的多维校准补偿技术提升了整机的测试稳定性。与传统技术相比在功率测试稳定性方面提升了至少5倍，确保测试前，无需对功率探头进行预热，上电之后可直接进行测量，显著提升测试效率。

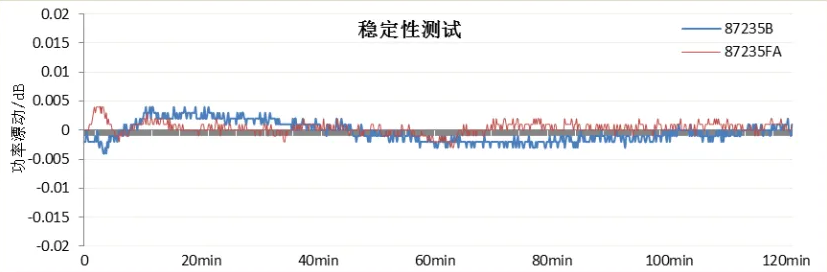

图1 87235B和87235FA 稳定性测试曲线
如图1所示为87235B和87235FA的稳定性测试曲线（被测信号是频率50MHz，功率0dBm的连续波信号），从冷机状态至连续工作2小时，其变化仅有0.01dB（0.23%）。
2. 多路径检波和同步处理技术，大幅提升平均功率测试准确性
通过多路径检波和同步处理技术确保了每个路径下的检波器都可以工作在最佳性能区，从而保证无论信号调制类型如何，都可以高精度的测量平均功率。与传统的单路径功率探头相比，可以准确测量各类调制信号的平均功率，测量准确度和动态范围都有显著提升。

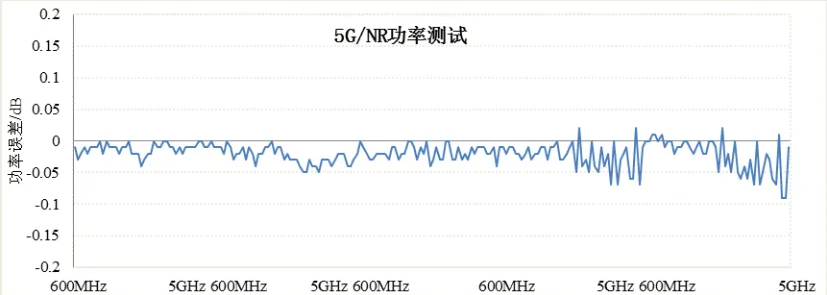

图2 87235B 5G/NR功率测试曲线

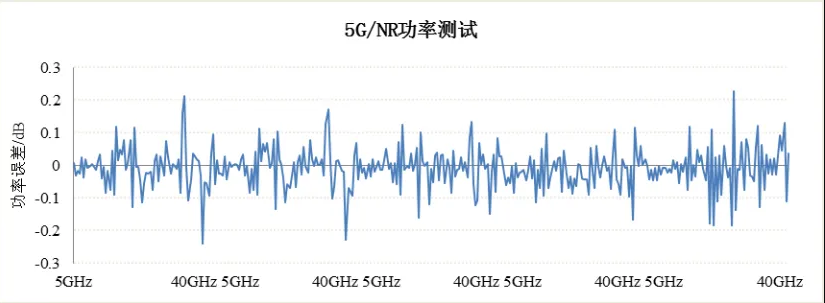

图3 87235FA 5G/NR功率测试曲线
图2和图3分别为87235B和87235FA在-40dBm～+15dBm功率范围内测试5G/NR信号平均功率的曲线图。87235B在600MHz～5GHz频率范围的测试误差不超过±0.10dB（±2.4%），87235FA在5GHz～40GHz频率范围的测试误差不超过±0.24dB（±5.8%）。
3. 可变孔径和外触发缓存设计，显著提高测量效率
用户可以根据测试需求自定义测量长度（孔径）和测量序列，测量结果被实时缓存，完成整个测量序列后可读取全部测量结果。缓存模式下测量速度最快可达每秒50000次读数。
该模式更加适应功率扫描测量和步进扫频测量。通过硬件握手的方式和被测设备建立连接，保证87235系列USB功率探头可以快速地执行自定义序列的每一次测量，在测量点数急剧增加时，可以大大缩短测量时间，提高测量效率。
作为87235系列USB平均功率探头的重要组成部分，87235B的频率范围为8kHz～8GHz，功率范围为-70dBm～+26dBm，接口形式为N型（阴）；87235FA的频率范围为10MHz～40GHz，功率范围为-65dBm～+26dBm，接口形式为2.92mm（阴）。至此87235系列已包含87235B/C/D/F/FA/H六款产品，频率范围可覆盖8kHz～50GHz，功率范围可覆盖-70dBm～+26dBm，可实现通信设备输出各种制式信号平均功率的准确测量。
思仪科技，用测试测量赋能创新创造，更多测量新品欢迎您的垂询试用！
