什么是多通道相位相参信号源？盘点全球厂家和型号

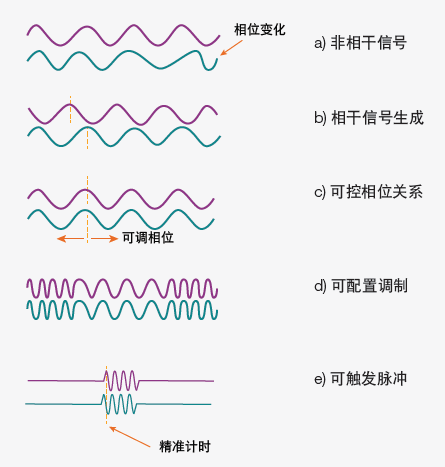

什么是多通道相位相参（相干）信号源？

能够产生两路或多路具有恒定的相对相位信号的源。可以是多通道射频微波源、任意波形发生器、无线仿真仪/模拟器、

其他测试仪器也可实现：带多源相参的矢量网络分析仪、多通道相参软件无线电平台、矢量信号收发仪等

相参信号的实现

1、共本振

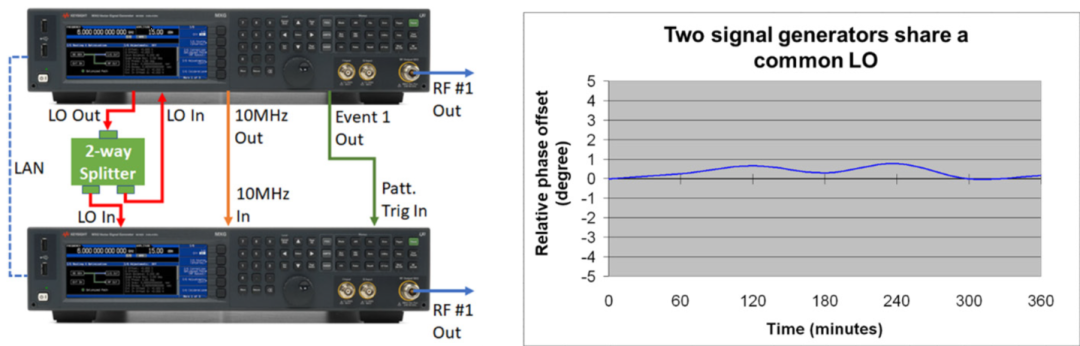

多个信号发生器或单台信号源不同通道会使用一个公共本振，被设置为相位相干测试系统，系统获取顶部信号发生器的本振，将其分频，并将其用作两个信号发生器的本振输入（参见红线），在这种配置下，两个信号发生器的射频路径完全相干。

共享本振（LO的方案，由于连线长度和连接器差异，不同通道之间仍可能存在静态时间偏移和相位偏移。这些不一致会导致通道间的相位关系失真。为了确保测量结果反映的是被测设备（DUT）本身的特性而非测试系统引入的误差，需要对这些偏移进行校正。

2、直接数字合成

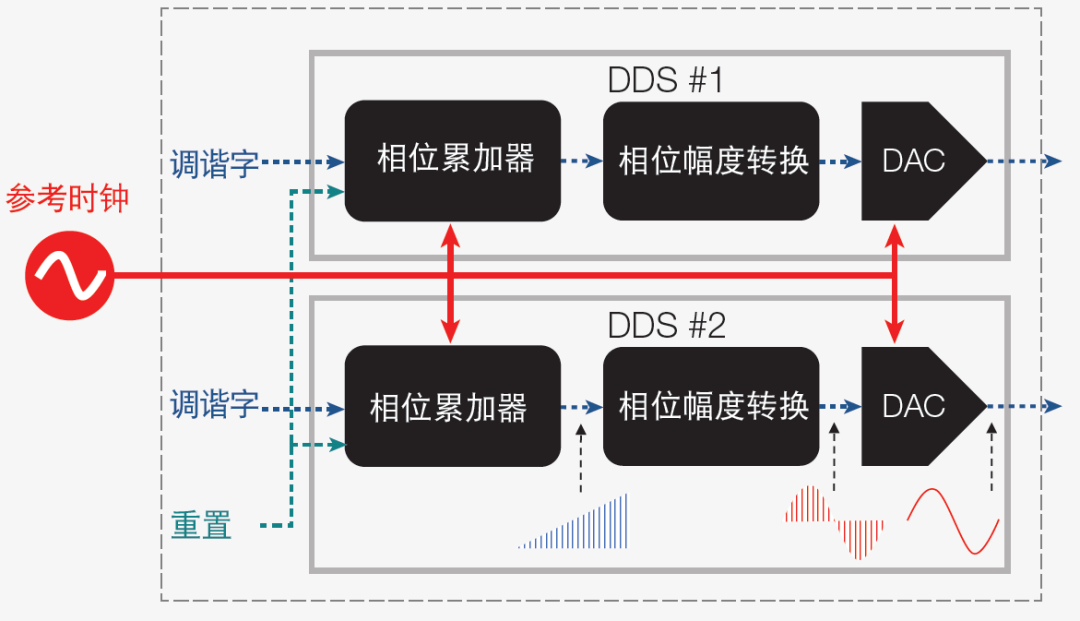

直接数字合成（DDS）以数字形式生成时变信号然后进行数模转换，从而生成模拟波形。DDS 架构提供了低相位噪声的最佳路径，并且能够以极高的频率调谐分辨率快速实现频率切换。

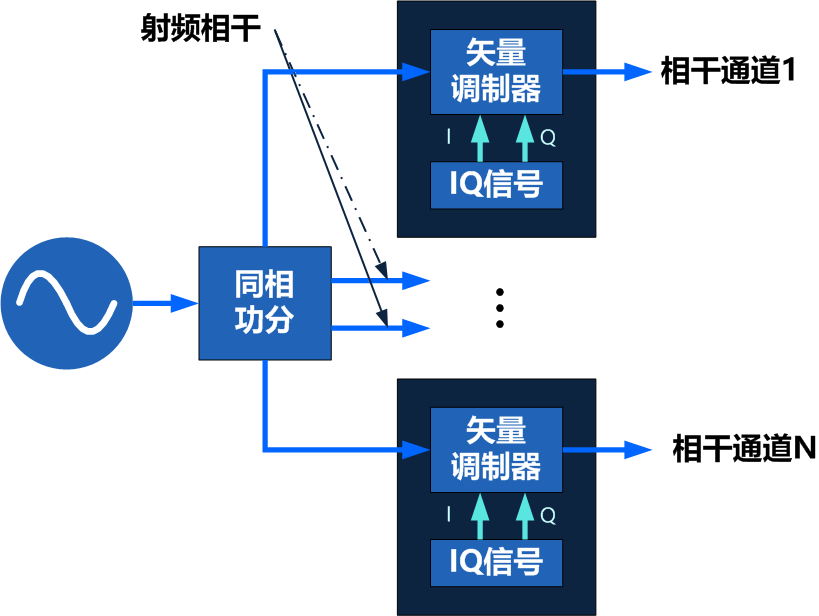

每路载波信号输入到以矢量调制器为核心的射频通道，由矢量调制器在基带的控制下实现对射频信号的相位控制，辅以信号幅度控制的电路，即可得到相位、幅度、时延均可独立控制的多路相干信号；通过共高频本振源保证了通道之间相位关系具有极好的稳定性和极小的漂移，对移相准确度进行实时校准修正也更加便捷。

干什么用？

• 相控阵雷达、合成孔径雷达

  多通道相位相参信号源通过输出可调节的相位差和幅度差的多路信号，，对相控阵雷达天线等组件测试。可以灵活调整每个信号通道的相位，验证天线各通道的波束成形能力和驻波分布，确保阵列天线的高效工作。

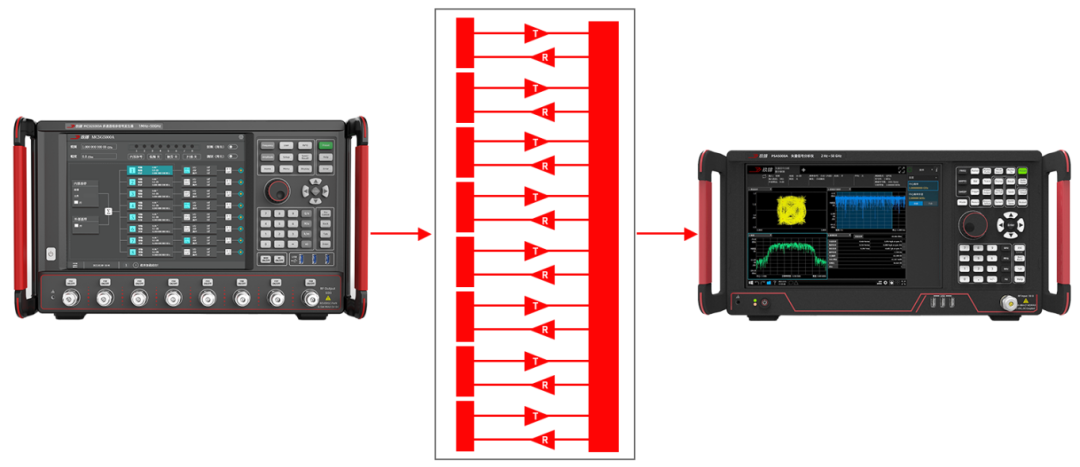

• TR组件测试

  提供多路相位相参射频信号，作为TR组件的激励信号，通过频谱仪接收测试信号，可以测试得到TR组件的工作频率范围，通道增益，相位噪声，通道间幅度一致性，通道间隔离度等参数

• 频谱管理与信号仿真：

  多通道的独立相位调节能力用于生成复杂的干扰信号和多路径传播环境的精确模拟

• 卫星通信验证和测试

  更高的带宽、高阶调制、宽带信号、多波束天线系统等使卫星通信越来越复杂，需要多通道相参信号源对星载天线、地面站天线进行优化和测试。



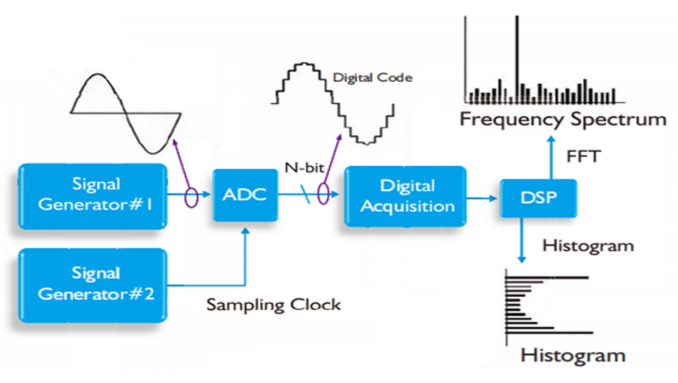

• ADC测试

多个频率信号同时作用于ADC的不同通道，以验证其在线性范围内的响应特性

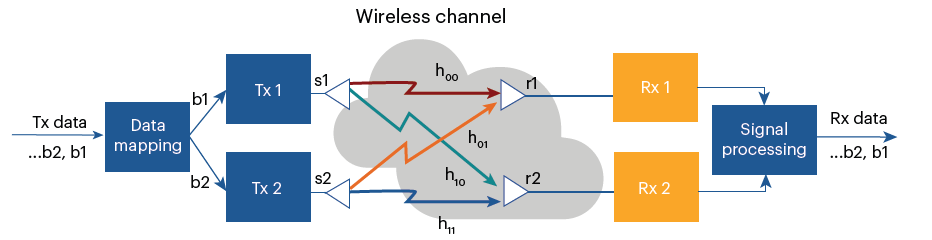

• MIMO测试

验证不同通道间的相位一致性，优化多天线波束成形及空间复用算法的性能

• 电子战与电磁环境仿真等前沿领域

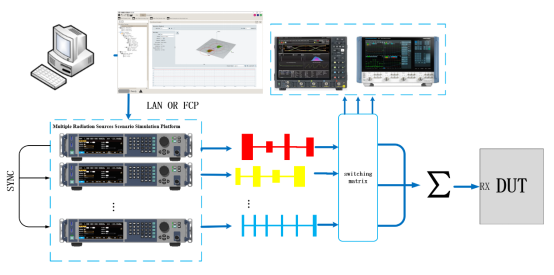

  比如电子战脉冲密度测试：特定时间内单位面积或单位体积内出现的雷达信号或其他电磁信号的数量，通常以每秒脉冲数（PPS）或每秒脉冲密度来表示。它反映了信号环境的密集程度，是衡量电子对抗系统性能的重要指标之一。支持多台设备通过参考时钟同步（如10MHz），实现相位相干或非相干的脉冲叠加。例如，4台WSA100A协同工作时，总脉冲密度可达2000万脉冲/秒。这一能力可用于模拟存在多脉冲同时到达和更高密度电子战威胁环境。

onetest仪器资源库已收录数十款多通道相位相参信号源，从中盘点全球多通道相位相参信号源（射频/微波/毫米波/太赫兹信号源，不包括多通道任意波形发生器）有哪些？助您便捷选型。

国外多通道相位相参信号源代表厂家和型号：

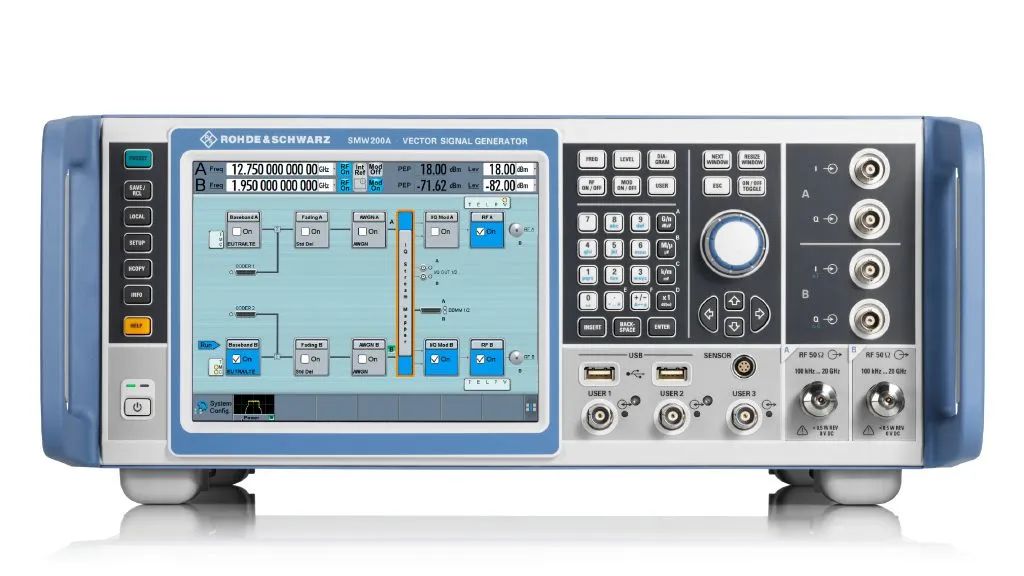

1、罗德与施瓦茨R&S®SMW200A 100kHz至3/6/7.5/12.75/20/31.8/40/44/56/67GHz双通道矢量信号发生器 2GHz调制带宽|罗德与施瓦茨

• 使用R&S®FE170ST前端将频率范围扩展至 110 GHz到170 GHz
• 可选的第二路射频路径，频率范围为 100 kHz至3/6/7.5/12.75/20/31.8/44 GHz
• 内部基带提供最高2  GHz  I/Q调制带宽（射 频带宽）
• 选件符合所有重要的数字通信标准
• 可选集成式衰落模拟器，带宽最高达 800 MHz
• 支持所有主要的MIMO模式，包括3x3、4x4、 8x4、4x8、8x8和4x2x2
• 触摸屏设计辅以重要框图，实现直观操作）

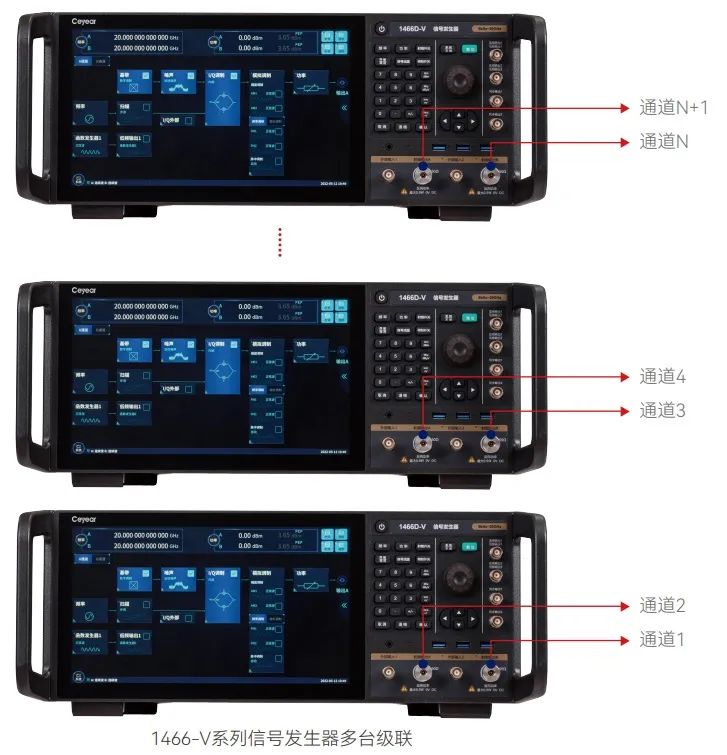

• 多台设备可级联输出更多通道

2、Holzworth

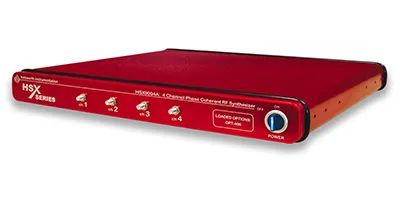

HSX9000系列 10MHz至3/6/12/24/40GHz多通道相参信号源|Holzworth

• 频率范围： 10MHz - 3/6/12/24/40GHz

• 频率分辨率：0.001Hz

• 相位分辨率：0.1°

• 切换速度：5ms

• 通道数：1-4个可选

• 输出功率： -110dBm - +20dBm

• 输出功率分辨率：0.01dB

• 输出信号相位噪声： -142dBc/Hz    ；1GHz @10KHz offset ，输出功率+10dBm

HS9000B系列 10MHz至1/2/3/4/6/12/18GHz多通道相参信号源|Holzworth

HSY9000系列 10MHz至3/6/12/20GHz多通道相参信号源|Holzworth

相位噪声：-134dBc/Hz（1GHz）

单相、双相和四相相干通道集成在一个盒子中

易于使用的台式平台，带有 5 英寸触摸屏和用户友好的 GUI

频率分辨率：0.001Hz

最大振幅 10dBm 校准，15dBm 可设置

最小幅度 -50dBm 校准，-70dBm 可设置

幅度分辨率：0.01dB

外形小巧、节省空间的台式平台

AM、FM、PM、扫描和脉冲调制

可移动 SD 卡，确保仪器安全

可通过MATLAB、Python、LabView和其他软件编程环境进行远程编程。

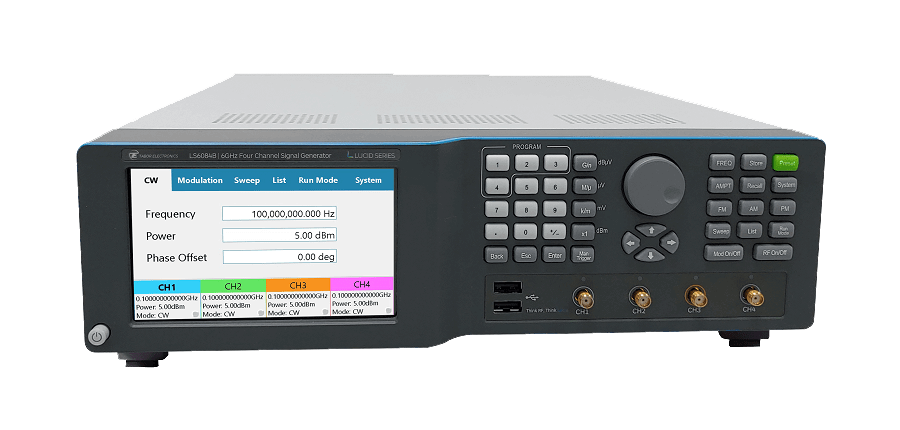

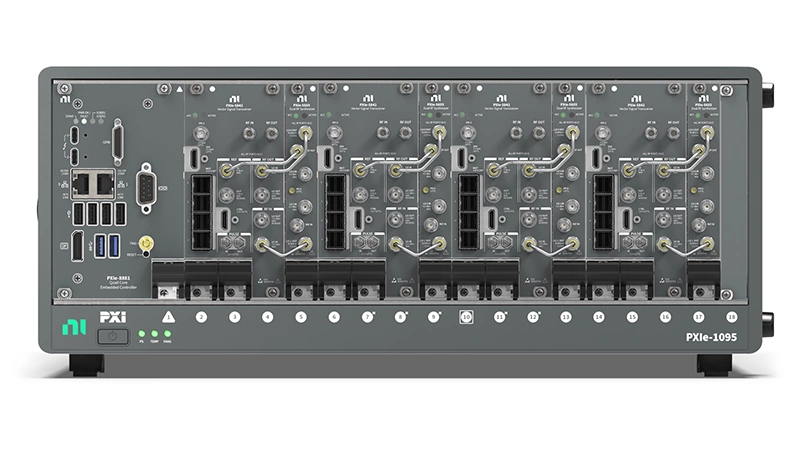

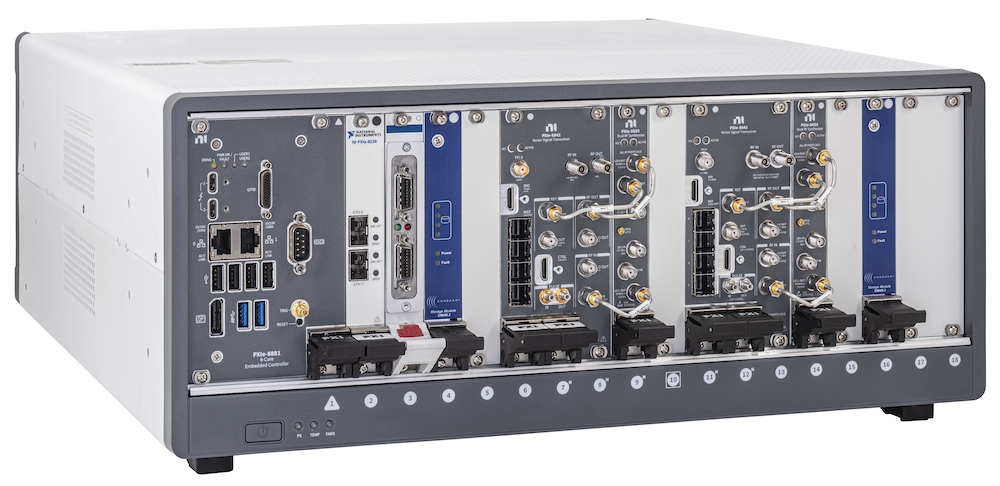

4、NI

5、是德科技

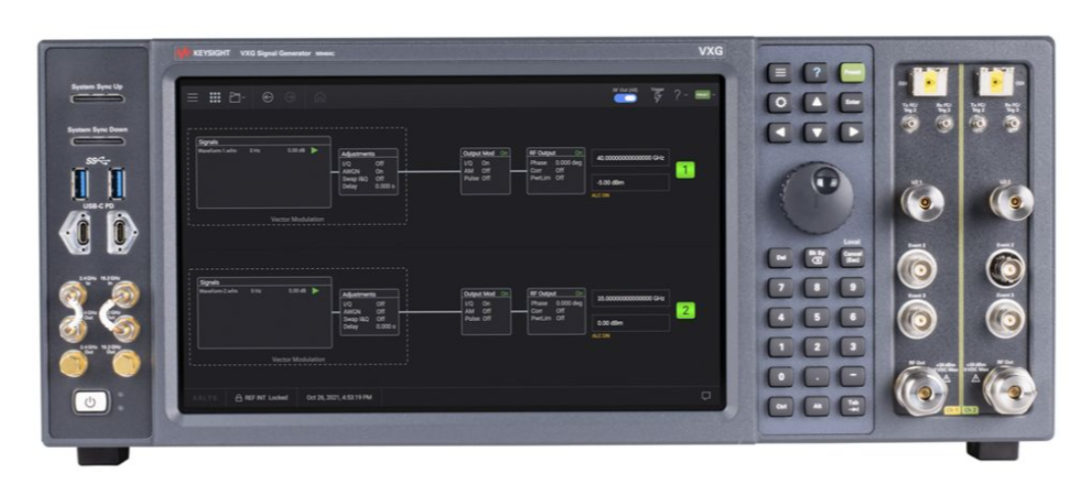

M948x系列 6/8.5/14/20/31.8/44/54GHz VXG模拟/矢量信号发生器 1至4通道 2.5GHz带宽|是德科技

• 可结合使用 PathWave 信号生成软件为所有 3GPP 5G NR 基站一致性测试提供 MIMO 实时衰落功能

• 覆盖用于卫星通信的所有 5G NR 频段和 V/W 频段

• 生成载波聚合和数字预失真 (DPD) 应用所需的复杂宽带信号

• 提供出色的射频性能，以便准确表征被测器件，例如相位噪声、误差矢量幅度（EVM）和相邻信道功率比（ACPR）

• 在一台仪器上可以提供多达 4 个同步和相位相干通道，在多台仪器上可以提供超过 32 个通道，简化 MIMO 和波束赋形测试系统

• 能够在每个射频通道上仿真 8 个虚拟信号，显著简化复杂的接收机测试场景

• 其他型号：PXI 信号发生器 M938X系列覆盖1MHz至44GHz，灵活搭配构建多通道相位相参测试系统

6、Anapico（已被是德科技收购，但独立运营）

APLC-X系列 9kHz至12.75/20/40/54GHz极低相位噪声多通道相参微波信号发生器|AnaPico

• OCXO <20 ppb/年的稳定度

• 10GHz时SSB相位噪声-131dBc/Hz@20kHz

• 5μs快速切换（选项FS）

• 最小10ns脉冲宽度的脉冲调制

• 扫描、触发功能和灵活可设置的1MHz~250MHz外部参考频率支持

• 标配6GHz高频高相位同步时钟输入输出

• 标准19英寸2U机箱最多可提供4路且高度保持相参关系的输出通道

• 本地面板操作，通过通信端口USB、以太网以及可选的GPIB进行PC控制的本地或远程操作，使用GUI软件或ATE命令（SCPI 1999）

更多型号：

APMS系列300 kHz至6/12/20/33/40GHz 2/4通道相参微波信号发生器|AnaPico

APSYN140-X系列 100kHz至40GHz机架式1至4通道相参频率合成器|AnaPico

APSYN20-X系列 8kHz至20GHz机架式多通道相参频率合成器|AnaPico

7、Wieserlabs

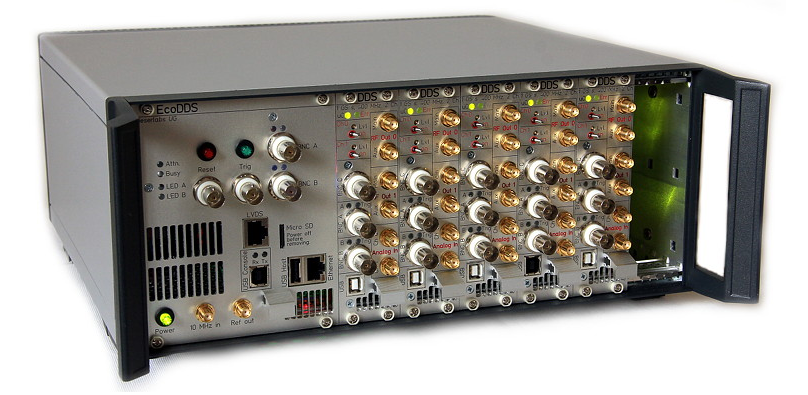

FlexDDS-NG DUAL 300kHz至400MHz双通道相位相参 1 GS/s 400 MHz 捷变射频源|Wieserlab

• 1GS/s和14 位分辨率的直接数字合成(DDS)可实现高度可配置且可精确重复的信号生成，频率范围为0.3 至 400 MHz（分辨率为 0.23 Hz）

• 两个独立的输出通道，具有精确已知的相位关系
• 每通道一个DDS 命令处理器 (DCP)，具有 8 ns 时序分辨率和单独的指令缓存（4096 个条目），可快速实时控制所有信号参数并执行具有确定性时序的复杂序列
• 多功能信号生成：具有外部保持和方向输入的相位连续线性频率/幅度扫描、相位斜坡、快速配置文件切换、RAM 回放、单独的幅度扫描发生器和延迟/定时发生器
• 两个独立的高速模拟调制输入：来自模拟信号源的幅度、相位、频率或极性调制，带宽高达20 MHz；传递函数的斜率和截距可以数字方式设置
• 卓越的信号质量（低相位噪声、杂散、谐波），50 Ω 的射频输出电平高达+10 dBm (2 Vpp)，例如直接驱动混频器；
• 200 MHz 载波偏移 3 kHz 时相位噪声为 -100 dBc/Hz
• 快速输出开/关功能，关闭状态下无信号泄漏
• 三个实时数字IO，用于外部触发和其他功能

8、Giga-tronics

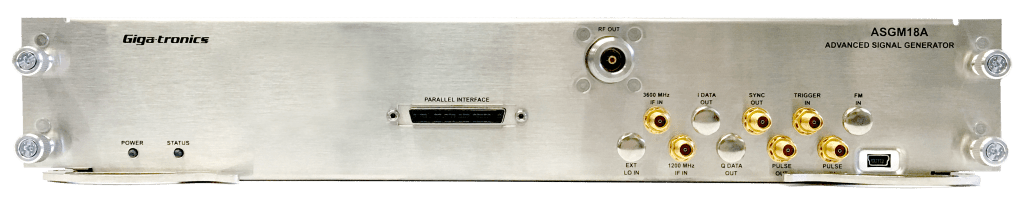

ASGM18A AXIe 模块化高级信号发生器模块 100MHz至18GHz|Giga-tronics

• 可与 Giga-tronicS SRMI00A 系统参考模块和 CHSIS2A AX1e2通道或 CHSIS4AAXe4通道机箱配合使用，实现多通道、相位相干操作。

• 频率切换<1 μs
• 频率、相位和幅度的实时控制-BCD 并行
• 频率、相位和幅度的 PC 控制-PCle 和 USB
• 上变频-1GHz 瞬时带宽调制-AWG 支持

9、Spectra Lab

SD-3865 9kHz至6GHz8通道时间相位相干信号发生器/回放仪 200MHz带宽|Spectra Lab

• 8 个独立的任意波形到 8 个 RF 输出端口

• 9kHz 至 6GHz 调谐范围

• 200MHz/通道播放带宽

• 时间对齐、相位相干和相位对齐选项

• Signal Trove™ 存储选项支持几分钟、几小时或几天的信号记录和播放

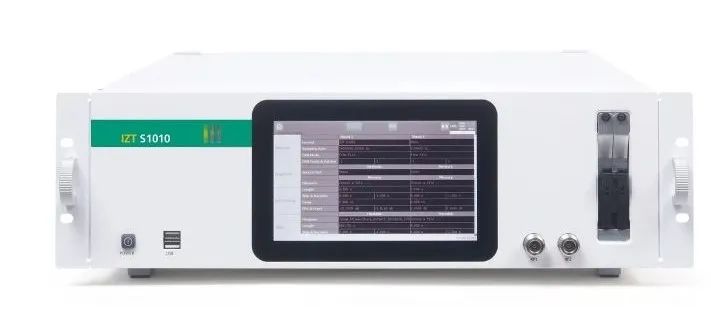

10、IZT

S1000/S1010 9kHz至3GHz多通道信号发生器|IZT

• 频率范围：9kHz至3GHz

• 31 个虚拟信号发生器

• 两个独立的相位同步射频输出

• 实时损伤模拟

• 通用 ARB 功能

• 50 MSps 实时流

国内多通道相位相参信号源代表厂家和型号：：

• 支持多机级联，可为MIMO、波束赋形、信号分集测试提供解决方案。

• 射频调制带宽：500MHz/1GHz/2GHz

• 单边带相位噪声（典型值，10GHz载波@10kHz频偏）-132dBc/Hz

• 输出功率：-120dBm至+20dBm

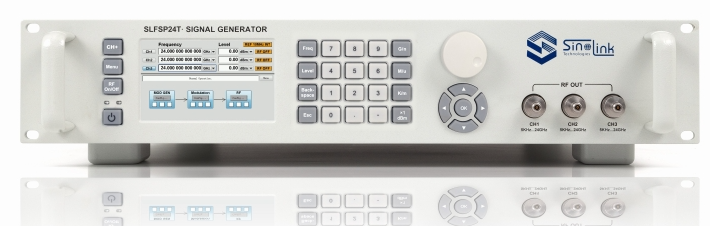

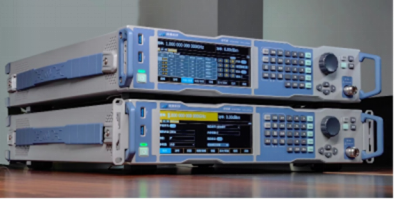

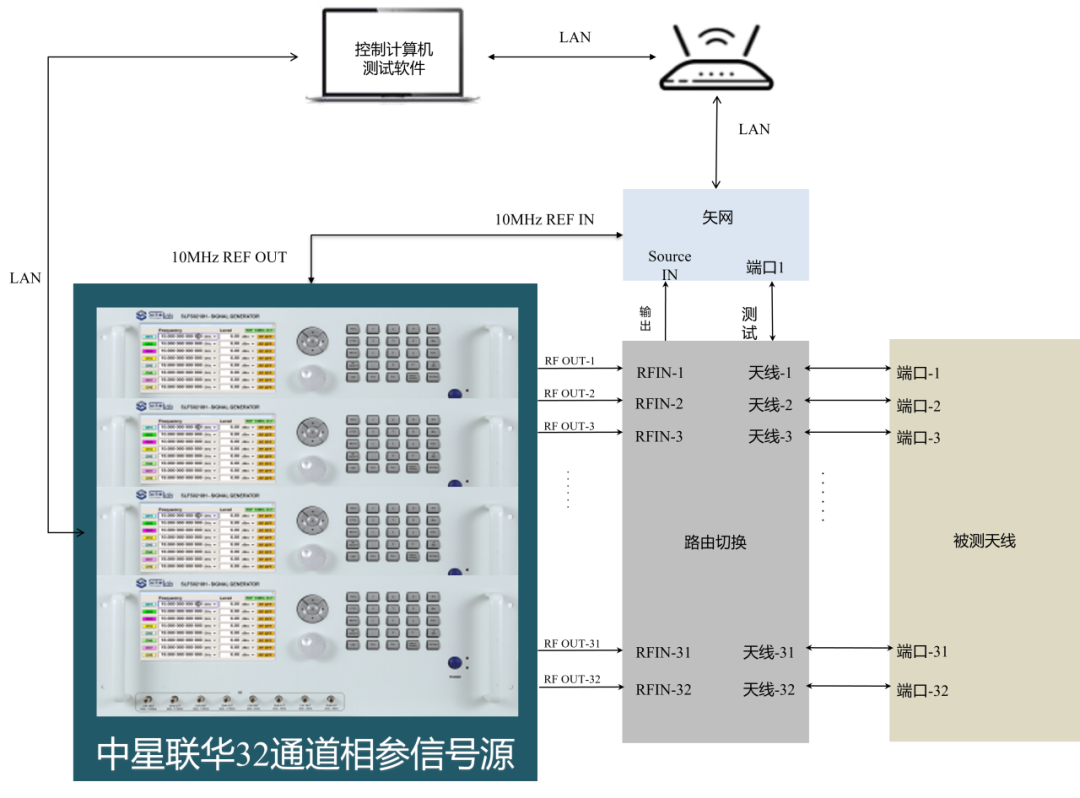

SLFS-Pro系列5kHz至3/6/12/24/40/45/67GHz超低相噪微波信号源|中星联华

• 最大输出功率：≥+20dBm（@20GHz，典型值）

• 绝对电平精度：±0.5dB（@-20dBm~+20dBm）

• ＜-132dBc/Hz,@10GHz,10kHz偏移(典型值)

• 谐波抑制：＜-60dBc（@100MHz~2GHz）

• 非谐波抑制：＜-80dBc（@10GHz）

• 具备窄脉冲调制功能，最小脉宽20ns

• 多通道相参输出

其他型号：SLFS系列2GHz至18GHz多通道相参信号源|中星联华

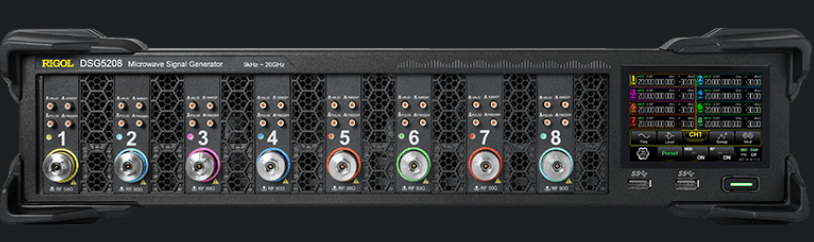

3、普源科技DSG5000系列9kHz至12/20GHz 2/4/6/8通道相位相参微波信号发生器|普源

• -30dBm~+25dBm幅度指标范围
• <-133dBc/Hz@1GHz,10kHz offset相位噪声（典型值）
• AM/FM/ØM/Pulse
• 调制功能
• 通道数：2/4/6/8
• 相位相参
• 多台设备可级联输出更多通道

4、中创锐科

• 最大信号带宽：在 2GHz 到 18GHz 的频率范围内，最大信号带宽可达2GHz，能处理较大带宽的信号。

• 通道数：通道数量为 2 至 8 个，用户可根据实际需求选择合适的通道配置。

• 最大输出功率：最大输出功率大于或等于 -20dBm ，保证信号输出强度满足一定要求。

• 动态范围：动态范围为 60dB，能够适应不同强度信号的处理需求。

• 相位控制范围：相位控制范围达到 360°，可灵活调整信号的相位。

• 捷变速度：捷变速度为 200ns，能快速实现信号的频率、幅度和相位变化。

• 幅度分辨率：幅度分辨率为 0.1dB，可对信号幅度进行精细调整。

• 幅度控制精度：幅度控制精度为 ±0.5dB，确保信号幅度控制的准确性。

• 相位分辨率：相位分辨率为 0.1°，能精确控制信号的相位变化。

• 移相精度：当输出功率大于或等于 -60dBm 时，移相精度小于或等于 ±2°，保证移相的准确性。

• 脉冲密度：脉冲密度大于或等于 50 万 PPS，满足高脉冲密度的应用场景。

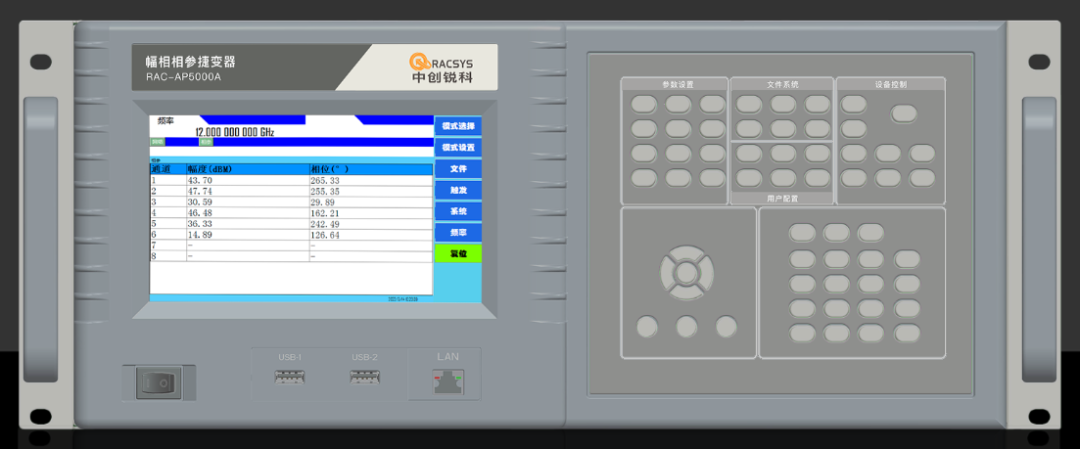

  其他型号：RAC-AP5100A 200MHz 至2GHz 幅相相参捷变器（低频）200MHz带宽|中创锐科

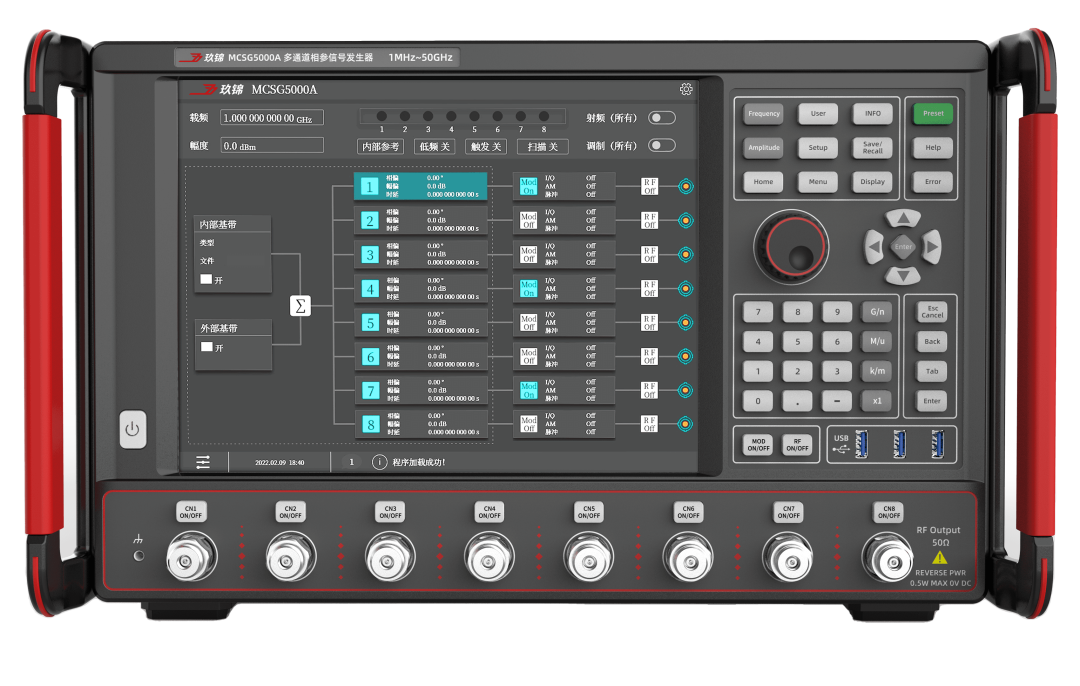

5、玖锦

• 具备多路并行信号相参输出功能

• 具备多种信号调制功能模拟调制：幅度调制、频率调制、相位调制/脉冲调制/线性调制

• 矢量调制BPSK、QPSK、MSK、GMSK、QAM（最高1024）等

• 具有多通道信号之间相对相位差可调节功能

• 具有多通道信号之间相对幅度差可调节功能

• 具有多通道信号之间相对时延差可调节功能

• 具备参考输入输出功能

• 具备步进扫描和列表扫描功能

• 支持外部模拟IQ导入

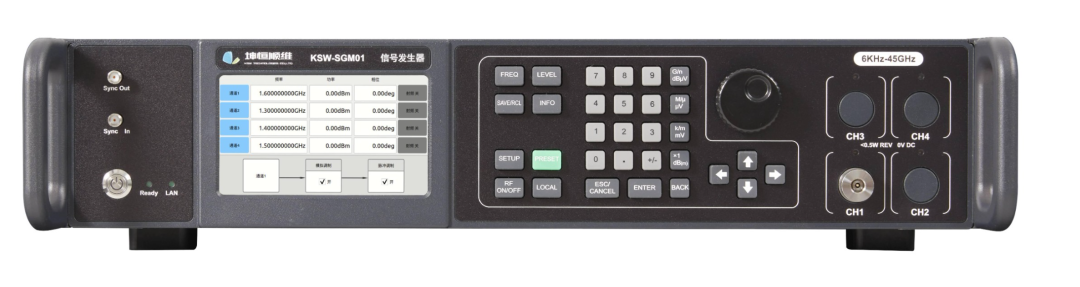

KSW-SGM01系列9kHz至18/22/40/44/50/67GHz 1/2/3/4通道相位相参微波信号发生器|坤恒顺维

• 单机最大4个独立通道数

• 多通道相参输出

• 超低相位噪声

• 具备AM/FM/PM/Pulse模拟调制功能

7、菁汇科技

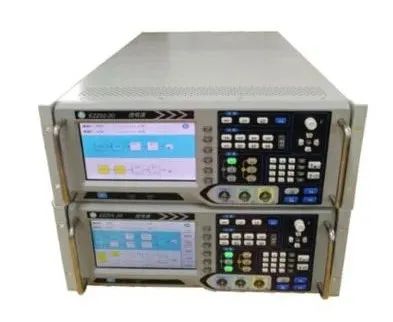

JH9011 EZZ-20 1GHz至18GHz 2通道相位相参信号源 1GHz带宽|菁汇科技

● 输出通道数： 2 ；

● 通道隔离度：90dB；

● 工作频率范围：1GHz～18GHz；频率准确度：1×10-6；频率分辨率：0.1kHz；

● 输出信号谐波：<-40dBc；

● 输出信号杂散：<-60dBc；

● 输出功率范围：10dBm～-100dBm；分辨力：0.1dB；误差：<±2dB；频响：<±1dB；

● 相位噪声：<-90 dBc@1kHz（7GHz）；

● 多普勒频率变化范围fd＝-30 kHz～200 kHz

● 内同步调制脉宽：：0.1～2μs±(0.1％＋0.05μs)；

● 外触发调制脉宽：0.5～10μs。
