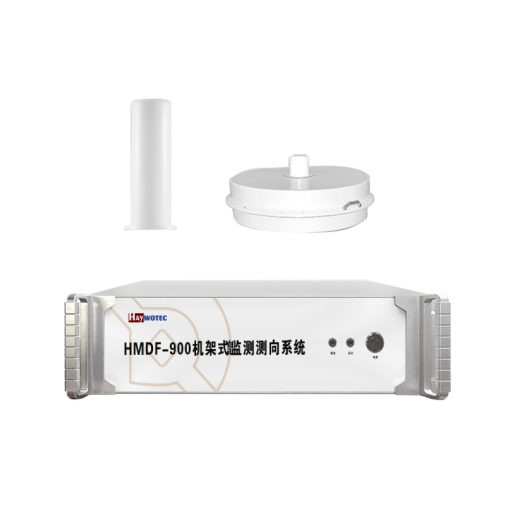

机架式监测测向系统主要是针对侦察部队、电子对抗部队而专门设计的电磁频谱监测测向系统，拥有独特的相关积累测向技术和基于空间谱估计的自适应阵列处理技术，可对噪声中的宽带微弱信号测向，可对同频混叠信号分离接收及解调，实现复杂电磁环境下的信号侦测。

本系统采用了全新的紧凑小型化和模块化等设计方法，系统采用监测测向一体化设计，配置了各类监测功能，测向任务空闲时可执行监测任务，具有良好的性价比

频率范围：9KHz-6/8/20/40GHz

中频带宽：最大100MHz，扫描速度：最高到200GHz/s

相位噪声：-102dBc/Hz@10kHz（1GHz载波）

检波方式：正态，抽样，正峰值，负峰值，RMS

模拟解调：AM、FM、WFM、NFM、USB、LSB、CW

具备中频分析、全景扫描、采集回放、离散扫描、差分频谱分析功能

具有常规信号频谱监测功能，并检测出信号的载波频率、信号带宽等参数

具有模拟语音解调功能，完成FM和AM模拟语音的解调

大容量电池，供电时间可达4小时以上

可扩展信号识别、数字信号解调、输出星座图和信息流功能（选配）

具备对数字集群信号的解调处理及明文语音短信还原功能（选配）

具备卫星UFO信号检测识别和解调处理，实现用户分离（选配）

具备电子地图、GPS/BD定位、定向天线，满足目标源查找和测向功能（选配）

便携式雷达信号模拟器工作频率最大覆盖18GHz，能够同时产生多部雷达信号和复杂调制雷达信号，并具备PDW回放、雷达天线方向图和扫描特性模拟等功能，雷达多信号模拟能力强、信号参数精确可控，能够为雷达侦察/干扰装备营造逼真的、实战化的复杂电磁信号环境，配合装备开展性能鉴定试验、战术训练等任务，满足部队、基地、靶场、科研院所等用户需求。

雷达目标与干扰模拟器，基于数字射频存储（DRFM）、数字干扰调制（DJS）等技术实现，能够模拟远距离支援干扰、随队支援干扰、自卫干扰等雷达干扰场景，灵活产生噪声压制、相参压制、欺骗等样式的雷达干扰信号，以及高精度的雷达目标回波信号，信号参数灵活可控，为工作频段内的防空预警雷达营造逼真的干扰及目标环境，适用于雷达干扰与抗干扰性能检验、战术技术训练等应用场合，满足部队、基地、靶场、科研院所等用户需求。

激励源频率范围：1.5MHz-512MHz（标配）/1GHz/3GHz/6GHz（可选）

功放输出最大功率：20W（频率≤3GHz内置）

可扩展最大功率：50W/100W（选配外置功放箱）

通道类型：标配4通道（可选配1-8通道）

瞬时带宽：50MHz（选配200MHz、400MHz）

信息类型：单音、报文、语音文件、伪随机码、方波

模拟类型：定频通信、跳频通信、扩频通信、数据链信号

调制类型：至少AM/FM/LSB/DSB/CW/ASK/2FSK/4FSK/BPSK/QPSK等

跳频模拟：支持最高2000跳/秒的跳频信号模拟

语种类型：普通话、英文、其他语种可选；语速调节范围：20~500字/分

工作温度：-20℃~+50℃；存储温度：-40℃~+65℃

主机尺寸：340mm×448mm×180mm

对外接口：电源输入、USB、HDMI、LAN、音频、监测口、发射口*3

显控系统：win7/win10系统、英特尔酷睿i5、128G固态硬盘、8G内存

工作频率范围：

1.5MHz~30MHz

30MHz~108MHz

108MHz~512MHz

512MHz~1GHz

1GHz~2GHz

2GHz~4GHz

4GHz~6GHz

最大干扰瞬时带宽：400MHz

最大发射功率：不小于200W，且干扰功率能够以1dB步进可调

干扰类型：定频干扰、常规扫频、噪声干扰、频率表干扰、引导跟踪干扰、跳频跟踪干扰等

调制样式：AM、FM、CW、ASK、MSK、FSK、BPSK、QPSK等

调制信源类型：单音、白噪声、语音噪声、方波、伪随机数据

跳频跟踪速率：短波≥100Hop/s，超短波以上≥1000Hop/s

多目标同时干扰信号数目：1-8个可配置

最大接收瞬时带宽：200MHz

模拟信号解调：AM、FM等

侦测灵敏度：优于-90dBm(30kHz分辨率带宽)

保护频段数目：8路

有效干扰距离：≥5km(5W电台/干通比1:1)

组网类型：有线、无线(可选)

供电方式：AC220V

主机重量：≤45kg

频率范围：9KHz-8G/20GHz/40GHz

中频带宽：最大100MHz，扫描速度：最高到200GHz/s

相位噪声：-102dBc/Hz@10kHz（1GHz载波）

检波方式：正态，抽样，正峰值，负峰值，RMS

模拟解调：AM、FM、WFM、NFM、USB、LSB、CW

接口：中频输出、GPS、LAN、USB、射频输入、电源输入、串口、耳机口

结构尺寸：≤35025065（mm）；续航能力：≥3.5小时，重量：≤3.8Kg

具备中频分析、全景扫描、采集回放、离散扫描、差分频谱分析功能

具有常规信号频谱监测功能，并检测出信号的载波频率、信号带宽等参数

具有模拟语音解调功能，完成FM和AM模拟语音的解调

大容量电池，供电时间可达4小时以上

可扩展信号识别、数字信号解调、输出星座图和信息流功能（选配）

具备对数字集群信号的解调处理及明文语音短信还原功能（选配）

具备卫星UFO信号检测识别和解调处理，实现用户分离（选配）

具备电子地图、GPS/BD定位、定向天线，满足目标源查找和测向功能（选配）

频率范围：1MHz~8GHz（可扩展到选配18GHz）

相位噪声：fc = 1.0GHz -95dBc/Hz@10kHz

镜频抑制：典型值 80dB

中频抑制：典型值 80dB

固有剩余响应：典型值 -110dBm

实时带宽：20MHz/40MHz/80MHz/100MHz

频谱扫描速度：1.2THz/s，内置FPGA信号处理

支持AM/FM广播信号解调，并提供模拟音频流接口

良好的API文档提供给用户进行系统编程或应用拓展

超外差式数字接收机架构

具备中频分析、全景频谱扫描、实时扫描、离散扫描、差分频谱分析、信号解析、信号识别等功能
