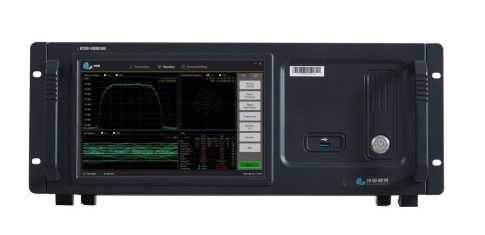

KSW-HDR高码率接收机
| 产品概述
KSW-HDR600高码率接收机实时接收来自空间卫星发送的高宽带、高速率信号，信号接收机将信号进行解调、分析并可将数据通过高速光纤接口转发到后端服务器进行处理。
KSW-HDR600高码率接收机具备两路接收信号同时处理功能，支 持720MHz、1.2GHz、1.5GHz、2.4GHz 等 多 个 中 频 频 点， 可选配变频 器， 支持Ku、Ka、C、X 等多个波段信号。 提供BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、8PSK、16QAM、16APSK、32APSK 等多种解调方式，提供了载波捕获、跟踪、码元同步、RS 编译码、卷积编译码、LDPC 编译码、帧同步、误码测试等多个基本功能模块。
KSW-HDR600 高码率接收机具备星座图显示、频谱测量和显示、EVM 测量、相位误差测量、幅度误差测量、信噪比测试、增益平衡等测试功能。
KSW-HDR600 高码率接收机具备完全自主知识产权，性能优异，可根据用户需求提供定制化开发服务。
| 产品特点
● 双通道中频接收，实时解调
● 并行多路解调技术
● 5Mbps～3600Mbps连续可变码速率
● 频谱、星座图、眼图显示
● 多种解调方式可选
● 高达 1GHz 的信号带宽
● 具备误码率测试功能
● 丰富的参数组合配置功能
● 自带信号模拟输出功能
● 上架式机箱设计
| 主要技术指标
| 序号 | 技术指标名称 | 技术指标 |
| 射频信号接收 | ||
| 1 | 射频输入频率 | Ku 频段、C 频段、X 频段、Ka 频段 （需要选配变频器） |
| 2 | 中频频率 | 720MHz/1.2GHz/1.5GHz/2.4GHz |
| 3 | 中频带宽 | ±750MHz |
| 4 | 输入阻抗 | 50 欧姆 |
| 5 | 最大输入功率 | 0dBm |
| 6 | 输入动态范围 | 60dB |
| 7 | AGC控制精度 | ±0.5dB |
| 8 | AGC时间常数 | 小于 1ms |
| 射频信号发射 | ||
| 1 | 射频输出频率 | Ku 频段、C 频段、X 频段、Ka 频段 （需要选配变频器） |
| 2 | 中频频率 | 720MHz/1.2GHz/1.5GHz/2.4GHz |
| 3 | 中频带宽 | ±750MHz |
| 4 | 最大输出功率 | 0dBm |
| 5 | 输出动态范围 | 60dB |
| 中频信号解调 | ||
| 1 | 支持信号体制 | BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、 8PSK、16QAM、16APSK、32APSK |
| 2 | 中频频点 | 720MHz/1.2GHz/1.5GHz/2.4GHz |
| 3 | 最大符号率 | 1Gsps |
| 4 | 码速率 | 5Mbps ～ 3600Mbps 连续可变码速率 |
| 5 | 载波捕获带宽 | ±2MHz |
| 6 | 多普勒变化率 | 最大 75kHz/s |
| 7 | PLL带宽 | 根据码率自适应 |
| 8 | 同步门限 | ≤ 1dB（Eb/N0） |
| 9 | 捕获时间 | ＜ 1s |
| 10 | 信道编码 | Viterbi 1/2/、2/3、3/4、4/5、5/6、6/7、7/8, I、Q 分路及 合路译码，符合 CCSDS 101.0 标准； RS（233,255），RS（239,255），解交织深度：1-8，支 持级联译码，符合 CCSDS 101.0 标准； LDPC：7/8，1/2，I、Q 分路及合路译码，符合 CCSDS 131.1 标准 |
| 11 | 解扰 | 前后解扰、多项式分别可设 |
| 12 | 帧同步 | 分路合路可设 |
| 13 | 帧同步字长 | 8、16、24、32、40、48、56、64bits |
| 14 | 帧长 | 16-1048580 字节 |
| 15 | 锁定门限 | 0-15 帧可设 |
| 16 | 失锁门限 | 0-15 帧可设 |
| 17 | 抗滑位 | 0、1、2bits |
| 18 | PCM码型 | NRZ-L/M/S |
| 中频信号输出 | ||
| 1 | 支持信号体制 | BPSK、QPSK、OQPSK、UQPSK、DQPSK、GMSK、 8PSK、16QAM、16APSK、32APSK |
| 2 | 中频频点 | 720MHz/1.2GHz/1.5GHz/2.4GHz |
| 3 | 中频输出功率 | 0dBm- -60dBm，步进 1dB 可调 |
| 4 | 最大符号率 | 1Gsps |
| 5 | 信道编码 | 卷积 1/2/、2/3、3/4、4/5、5/6、6/7、7/8, I、Q 分路及合路 译码，符合 CCSDS 101.0 标准； RS（233,255），RS（239,255），解交织深度：1-8，支 持级联译码，符合 CCSDS 101.0 标准； LDPC：7/8，1/2，I、Q 分路及合路译码，符合 CCSDS 131.1 标准 |
| 6 | 信源加扰 | 前后加扰，多项式分别可设 |
| 7 | 噪声模拟 | 95dBc.Hz-135dBc.Hz，步进 1dB |
| 8 | PCM码型 | NRZ-L/M/S |
| 中频信号输出 | ||
| 1 | 参考输入 | 10MHz，正弦波 |
| 2 | 参考时钟路数 | 1路 |
| 3 | 参考输入幅度 | 8dBm |
| 4 | 物理接口 | SMA |
| 5 | 1PPS输入 | SMA |
| 系统特性
● 支持整机闭环测试
● 载波锁定实时显示
● 位同步锁定实时显示
● 帧同步锁定实时显示
● 支持解调监视，信号分析，图形界面显示接收信号频谱、星座图、时域波形
● 显示接收信号功率电平、载波偏移、幅度误差、相位误差、IQ 偏移误差等信号质量参数
● 误码率测试支持 I、Q 合路 / 分路实时误码统计
● 支持误码插入
| 物理特性
尺寸：高 482mm x 177mm x 386mm
重量：18Kg
最大功耗：不大于 400W
供电：220V，50Hz
