FlexDDS-NG 主机集成了功能强大的双核 900 MHz ARM 计算机以及运行嵌入式 Linux 的 1 GB RAM。超过 500 MB 的波形发生器插槽指令可以存储在机架内，就像一个巨大的 FIFO 存储器。对于要求更高的应用程序或为了释放实验室控制计算机的负载，您可以在 FlexDDS-NG 的集成计算机上运行您自己的程序。与传统的 FlexDDS 相比，FlexDDS-NG 具有高速 GBit 以太网接口（而不是 USB），消除了所有操作系统驱动程序问题。它还允许从任何计算机控制 FlexDDS-NG，甚至从不同计算机控制多个通道。

FlexDDS-NG 主机中最多可插入 6 个独立但完全同步的射频发生器插槽。当完全配备 FlexDDS-NG-1GS 射频发生器插槽时，可实现多达 12 个射频输出通道。从网络角度来看，每个插槽对应其自己的网络端口，因此可以独立或同时控制它们。每个插槽都有自己的数字触发器和同步 I/O。此外，主机提供全局触发输入，允许同步多个插槽。

特征

多通道直接数字合成(DDS) 平台：配备 6 个 FlexDDS-NG-1GS 发生器插槽时，
多达12 个独立但同步的输出通道
快速实时控制所有信号参数
执行具有确定性时序的复杂序列
多功能信号生成：请参阅下面的插槽描述
出色的信号质量（低相位噪声、杂散、谐波）
配备双核 900 MHz ARM 处理器、运行 Linux 的集成计算机：机架中
超过500 MB 的命令存储空间
无限的可能性：您可以在上面运行自己的程序
GBit以太网接口：
通过网络进行高速实时命令流
消除了 USB 电缆的长度限制和操作系统驱动程序的需要
外部 10 MHz 参考时钟输入和输出

主要应用

驱动 AOM（声光调制器）
超冷原子实验；相干原子操纵
需要模拟调制的控制环路
BEC 蒸发坡道
VFG-150 的替代品

组成部分

FlexDDS-NG-Rack：集成GBit以太网计算机接口和电源的主机架。该机架最多可容纳 6 个独立的射频发生器插槽。
FlexDDS-NG-1GS：双通道 1 GS/s 400 MHz 射频发生器插槽。

每个 FlexDDS-NG-1GS 射频发生器插槽的特性

1 GS/s和14 位分辨率的直接数字合成(DDS) ：
生成频率范围为0.3 至 400 MHz（分辨率 0.23 Hz）的精确可重复信号
每通道一个DDS 命令处理器 (DCP)，具有 8 ns 定时分辨率和独立指令缓存（4096 个条目）对所有信号参数
进行快速实时控制以确定性定时
执行复杂序列

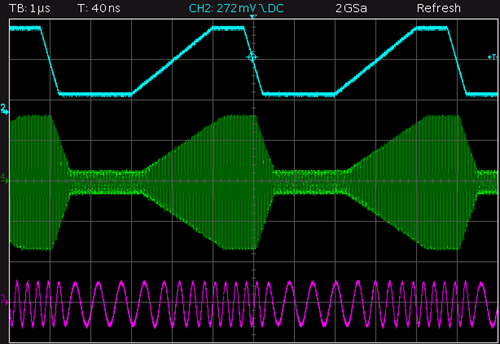

多功能信号生成：具有外部保持和方向输入的

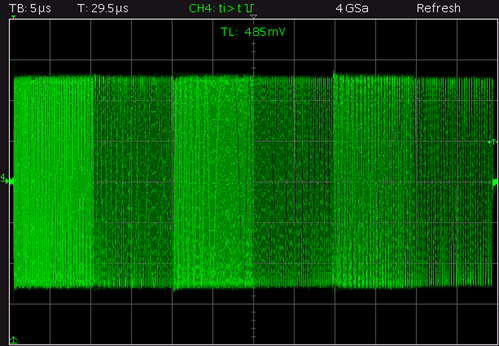

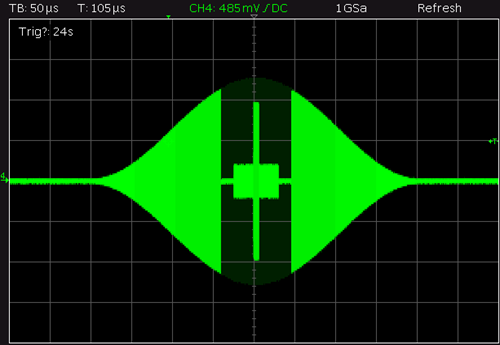

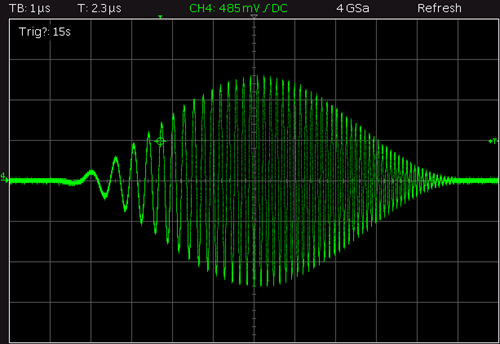

相位连续线性频率/幅度扫描、相位斜坡、快速配置文件切换、RAM 回放、单独的幅度扫描发生器、延迟/定时发生器
两个独立的高速模拟调制输入：来自模拟信号源的幅度、相位、频率或极性调制，带宽高达20 MHz，
传递函数的斜率和截距可以数字方式设置

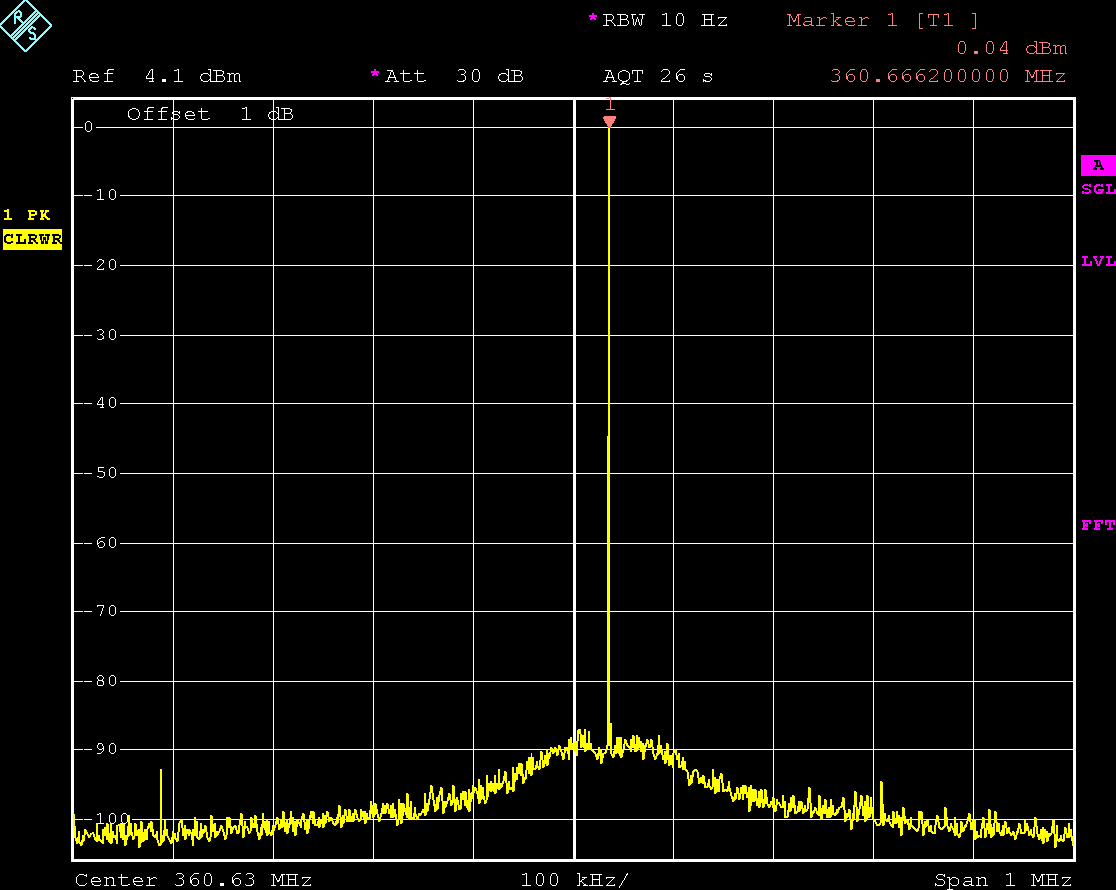

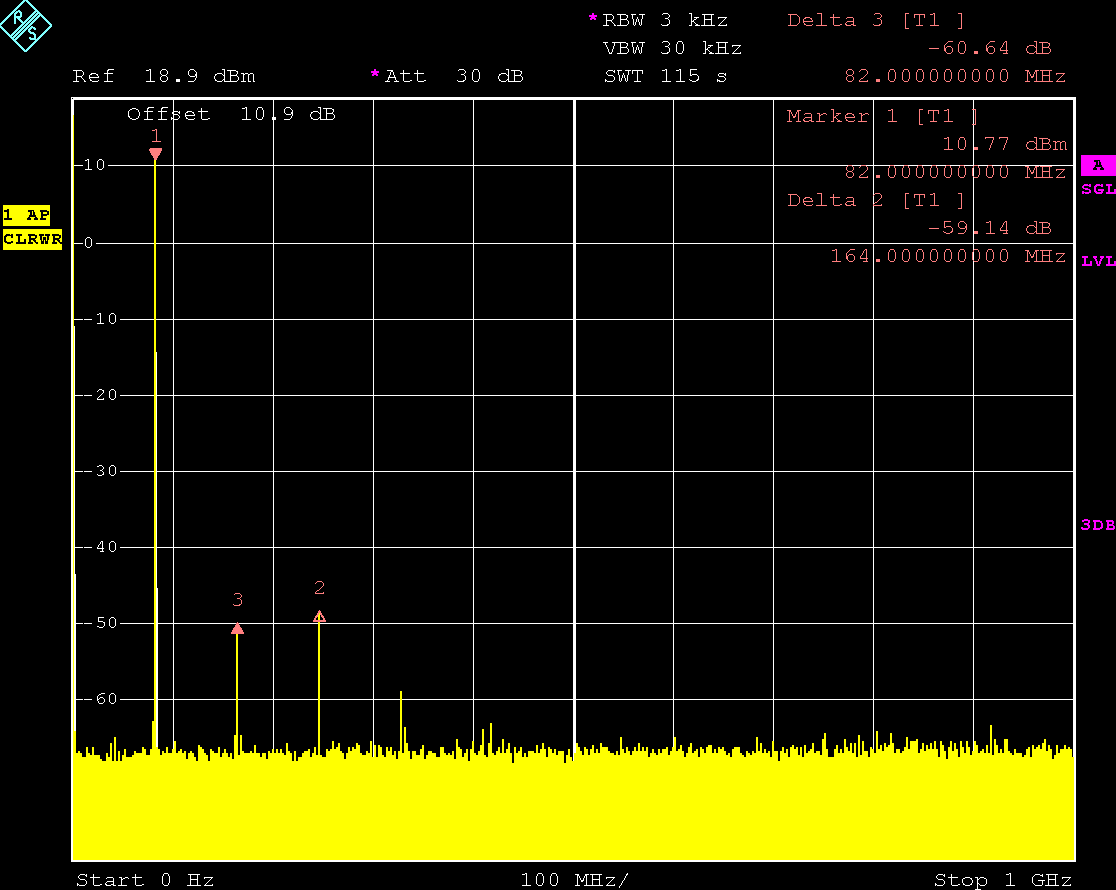

卓越的信号质量（低相位噪声、杂散、谐波），50 Ω 射频输出电平高达+10 dBm (2 Vpp)，例如直接驱动混频器；
200 MHz 载波偏移 3 kHz 时相位噪声为 -100 dBc/Hz
快速输出开/关功能，关闭状态下无信号泄漏
三个实时数字IO，用于外部触发和其他功能

多功能信号生成：
