R&S®FSVR系列信号与频谱分析仪 10Hz至7/13.6/30/40GHz|罗德与施瓦茨 (在产)

R&S®FSVR将全功能的信号和频谱分析仪与实时频谱分析仪相结合。因此，它提供了这类现代测试和测量仪器所必须提供的所有功能和特性。在实时操作中，R&S®FSVR可以无缝测量并以高达40 MHz的跨度在时间域内显示频谱。结果，它能够捕捉每一个事件以供分析，无论该事件多么短暂。

在射频工程领域工作的开发者和维修技术人员都熟悉由频率域中偶然和短暂的事件、信号源在频率切换期间的频谱行为或数字电路对射频信号的影响所引起的干扰问题。确定这类问题的原因通常是一项困难且耗时的工作。在这种情况下，R&S®FSVR独特的实时捕获和显示射频频谱的能力有助于快速轻松地分析故障和表征信号。它甚至可以实时无缝测量信号频谱，包括时间重叠的部分。

为了视觉评估，除了实时的瞬时频谱外，它还提供了频谱图；在持久模式下，它通过颜色编码可视化实时频谱，指示信号发生的频率。频率依赖的掩模在触发频谱事件时提供支持。这使得能够可靠地检测在频谱中偶然出现的信号，并有效地调查它们。

除了实时功能外，R&S®FSVR还提供了R&S®FSV信号和频谱分析仪的所有功能。

 ► 频率范围从10 Hz到7/13.6/30/40 GHz

► 40 MHz实时分析带宽用于

- 带持久功能的频谱

- 频谱图显示

- 显示功率与时间的关系

► 在频率掩模上触发

► 全功能的信号和频谱分析仪，带有用于GSM/EDGE、WCDMA/HSPA+、LTE、WiMAX™、WLAN、模拟和数字调制方法、噪声系数和相位噪声测量的分析软件

► 可交换硬盘，适用于涉及使用机密数据的应用

实时频谱分析 高达40 GHz

在实时模式下，R&S®FSVR围绕设定的中心频率测量信号频谱，带宽高达40 MHz。计算和显示频谱的数据是连续记录的，没有间断。为了提供忠实于原始信号的频谱测量，特别是在脉冲信号的情况下，R&S®FSVR通过至少80%的重叠来转换数据段到频率域。该设备能够可靠地捕获即使是非常短期的信号和脉冲信号，因为它不间断地处理采样的时间信号。这种实时功能适用于高达40 GHz的输入频率，并且通过外部混频器，甚至可达110 GHz - 这使得R&S®FSVR独一无二。

下图显示了R&S®FSVR在实时模式下的信号处理链。分析仪以128 MHz的速率对中频信号进行采样，并在时间域进行窗函数处理后将其转换到频率域。在这个过程中，R&S®FSVR每秒计算多达250,000个频谱。为了在屏幕上显示，它在检测器中组合了各个频谱。由于人眼无法处理如此大量的频谱，该仪器将屏幕上的迹线更新率限制在每秒30幅图像。

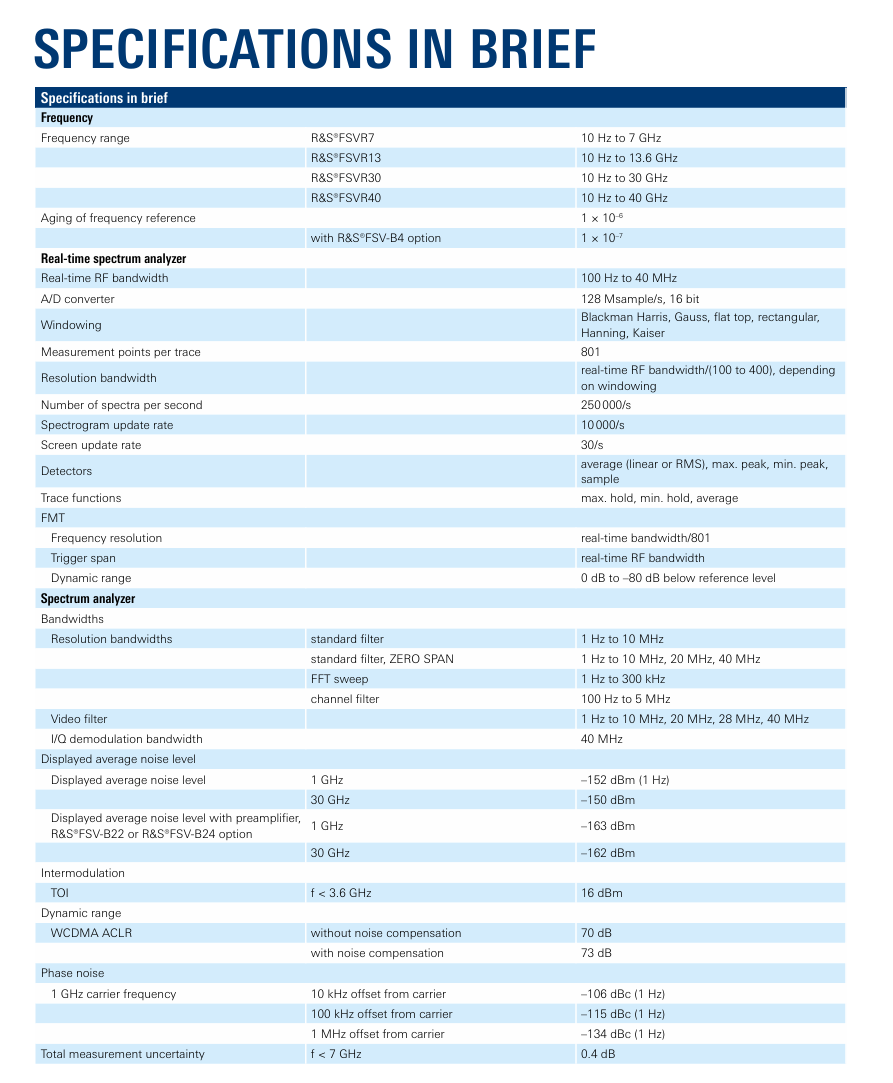

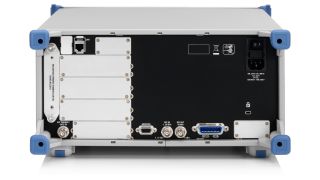

R&S®FSVR7 实时频谱分析仪 订单号码 1311.0006.07

• 频率范围: 10 Hz 至 7 GHz

• 相位噪声: < –106 dBc (1 Hz)（在500 MHz频率，10 kHz偏置下）

• DANL（在1 GHz时）: < –160 dBm/Hz

• 最大分析带宽: 40 MHz

R&S®FSVR13 实时频谱分析仪 订单号码 1311.0006.13

• 频率范围: 10 Hz 至 13.6 GHz

• 相位噪声: < –106 dBc (1 Hz)（在500 MHz频率，10 kHz偏置下）

• DANL（在1 GHz时）: < –160 dBm/Hz

• 最大分析带宽: 40 MHz

R&S®FSVR30 实时频谱分析仪 订单号码 1311.0006.30

• 频率范围: 10 Hz 至 30 GHz

• 相位噪声: < –106 dBc (1 Hz)（在500 MHz频率，10 kHz偏置下）

• DANL（在1 GHz时）: < –160 dBm/Hz

• 最大分析带宽: 40 MHz

R&S®FSVR40 实时频谱分析仪 订单号码 1311.0006.40

• 频率范围: 10 Hz 至 40 GHz

• 相位噪声: < –106 dBc (1 Hz)（在500 MHz频率，10 kHz偏置下）

• DANL（在1 GHz时）: < –160 dBm/Hz

• 最大分析带宽: 40 MHz

订货信息 (Ordering Information)

型号 类型 订单号 (Designation Type Order No.)

• 基础单元（包括所提供配件，如电源线和手册） (Base unit (including supplied accessories such as power cable and manual))

  • 实时频谱分析仪, 10 Hz 至 7 GHz (Real-time spectrum analyzer, 10 Hz to 7 GHz) R&S®FSVR7 1311.0006.07

  • 实时频谱分析仪, 10 Hz 至 13.6 GHz (Real-time spectrum analyzer, 10 Hz to 13.6 GHz) R&S®FSVR13 1311.0006.13

  • 实时频谱分析仪, 10 Hz 至 30 GHz (Real-time spectrum analyzer, 10 Hz to 30 GHz) R&S®FSVR30 1311.0006.30

  • 实时频谱分析仪, 10 Hz 至 40 GHz (Real-time spectrum analyzer, 10 Hz to 40 GHz) R&S®FSVR40 1311.0006.40

硬件选项 (Hardware options)

• AM/FM音频解调器 (AM/FM audio demodulator) R&S®FSV-B3 1310.9516.02

• OCXO,精密参考频率 (OCXO, precision reference frequency) R&S®FSV-B4 1310.9522.02

• OCXO,改进频率稳定性 (OCXO, improved frequency stability) R&S®FSV-B4 1310.9522.03

• 附加接口（IF/video/AM/FM输出，AUX端口，触发输出，两个额外USB端口） (Additional interfaces (IF/video/AM/FM output, AUX port, trigger output, two additional USB ports)) R&S®FSV-B5 1310.9539.02

• 固态硬盘（可移动硬盘） (Solid-state drive (removable hard drive)) R&S®FSVR-B18 1310.9697.04

• 备用硬盘（可移动硬盘） (Spare hard drive (removable hard drive)) R&S®FSVR-B19 1310.9574.04

• 用于外部混频器的LO/IF端口 (LO/IF ports for external mixers) R&S®FSV-B21 1310.9597.02

• 射频前置放大器，9 kHz 至 7 GHz (RF preamplifier, 9 kHz to 7 GHz) R&S®FSV-B22 1310.9600.02

• 射频前置放大器，9 kHz 至 13.6 GHz (RF preamplifier, 9 kHz to 13.6 GHz) R&S®FSV-B24 1310.9616.13

• 射频前置放大器，9 kHz 至 30 GHz (RF preamplifier, 9 kHz to 30 GHz) R&S®FSV-B24 1310.9616.30

• 射频前置放大器，9 kHz 至 40 GHz (RF preamplifier, 9 kHz to 40 GHz) R&S®FSV-B24 1310.9616.40

• 电子衰减器（1 dB步进） (Electronic attenuator (1 dB steps)) R&S®FSV-B25 1310.9622.02

软件选项 (Software options)

• 立体声测量 (Stereo measurements) R&S®FSV-K7S 1310.8126.02

• 蓝牙®/EDR (Bluetooth®/EDR) R&S®FSV-K8 1310.8155.02

• 功率传感器支持（使用R&S®NRP功率传感器进行功率测量） (Power sensor support (power measurement with the R&S®NRP power sensors)) R&S®FSV-K9 1310.8203.02

• GSM/EDGE/EDGE Evolution分析 (GSM/EDGE/EDGE Evolution analysis) R&S®FSV-K10 1310.8055.02

• 噪声系数和增益测量 (Noise figure and gain measurements) R&S®FSV-K30 1310.8355.02

• 相位噪声测量 (Phase noise measurements) R&S®FSV-K40 1310.8403.02

• 矢量信号分析 (Vector signal analysis) R&S®FSV-K70 1310.8455.02

• 3GPP FDD基站分析，包括HSPA+ (3GPP FDD BS analysis, incl. HSPA+) R&S®FSV-K72 1310.8503.02

• 3GPP FDD用户设备分析，包括HSPA+ (3GPP FDD UE analysis, incl. HSPA+) R&S®FSV-K73 1310.8555.02

• TD-SCDMA基站测量 (TD-SCDMA BTS measurements) R&S®FSV-K76 1310.8603.02

• TD-SCDMA用户设备测量 (TD-SCDMA UE measurements) R&S®FSV-K77 1310.8655.02

• CDMA2000®基站（下行）分析 (CDMA2000® BS (DL) analysis) R&S®FSV-K82 1310.8703.02

• CDMA2000®移动站测量 (CDMA2000® MS measurements) R&S®FSV-K83 1310.8755.02

• 1xEV-DO基站（下行）分析 (1xEV-DO BS (DL) analysis) R&S®FSV-K84 1310.8803.02

• 1xEV-DO移动站测量 (1xEV-DO MS measurements) R&S®FSV-K85 1310.8778.02

• WLAN IEEE 802.11a/b/g/j分析 (WLAN IEEE 802.11a/b/g/j analysis) R&S®FSV-K91 1310.8903.02

• WLAN IEEE 802.11n分析 (WLAN IEEE 802.11n analysis) R&S®FSV-K91n 1310.9468.02

• WiMAX™ IEEE 802.16 SISO分析 (WiMAX™ IEEE 802.16 SISO analysis) R&S®FSV-K93 1310.8955.02

• EUTRA/LTE FDD下行链路分析 (EUTRA/LTE FDD downlink analysis) R&S®FSV-K100 1310.9051.02

• EUTRA/LTE FDD上行链路分析 (EUTRA/LTE FDD uplink analysis) R&S®FSV-K101 1310.9100.02

• EUTRA/LTE下行链路MIMO测量 (EUTRA/LTE downlink MIMO measurements) R&S®FSV-K102 1310.9151.02

• EUTRA/LTE TDD下行链路分析 (EUTRA/LTE TDD downlink analysis) R&S®FSV-K104 1309.9774.02

• EUTRA/LTE TDD上行链路分析 (EUTRA/LTE TDD uplink analysis) R&S®FSV-K105 1309.9780.02

分析软件 (Analysis software)

• OFDM矢量信号分析 (OFDM vector signal analysis) R&S®FSV-K96PC 1310.0202.06

• 失真分析软件 (Distortion analysis software) R&S®FSV-K130PC 1310.0090.06
