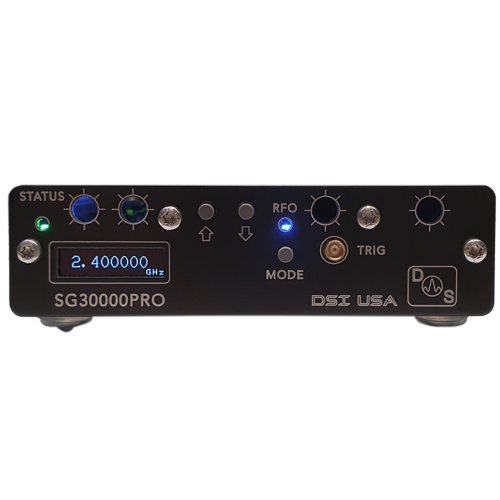

SG30000PRO 低相噪紧凑型微波信号发生器 50MHz至30GHz|DS Instruments

射频输出覆盖 0.05 – 30GHz（单精度 2.92mm 端口）)校准功率控制（LF – 22Ghz）：-45dBm至+16dBm（步进和游标）校准功率控制（22 – 30GHz）：-25dBm至+16dBm（步进和游标）典型值校准功率（LF-22GHz频段）绝对精度：±1.0dB（典型值）校准功率（22-30GHz频段）绝对精度：±1.5dB（典型值）数字衰减器步长：0.5dB可变衰减器分辨率（游标控制）：~0.05dB具有 1 度分辨率的输出相位控制内部宽带谐波滤波矩阵（500MHz – 30GHz）出色的相位噪声：-92dBc @ 20GHz @ 10KHz偏移极小的频率步长：2Hz超低噪声 100MHz VCXO 锁定至内部 OCXO 或外部 10MHz 基准内部 10MHz 精密烤箱控制振荡器基准（±10PPB 稳定性）紧凑型粉末涂层激光蚀刻外壳外部专用扫描触发端口（MCX）无需主机的便携式频率扫描支持精密 2.92mm（额定 40GHz）输出端口（兼容 3.5mm）以太网远程操作（DHCP 默认，静态 IP 配置）包括 Windows 控制软件（启用 USB 和网络）通过 USB-C 虚拟 COM 端口识别 SCPI 命令，用于远程控制前置控制和明亮的OLED显示屏，可独立使用完全由双 USB-C 供电，无需 DC 适配器！

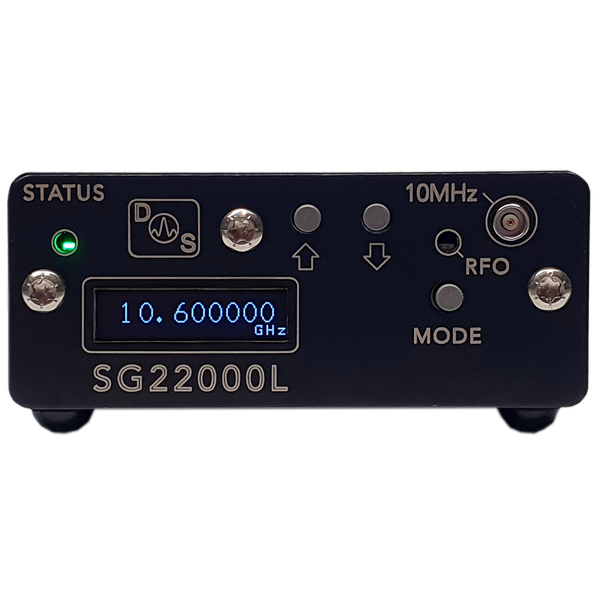

SG22000L 紧凑型双通道微波信号发生器 60MHz至22GHz|DS Instruments

总频率覆盖范围：60–22000MHz（性能降低时为 24GHz）)频段 1 范围：60 至 12500MHz频段 1 功率：-20 至 +10dBm（校准 0.5dB 步长和微调游标）频段 2 范围：12500 至 22000MHz频段 2 功率电平 +15dBm（典型值）（固定）相位噪声：6GHz @ 10KHz偏移：-88dBc/Hz相位噪声：12GHz @ 10KHz 偏移：-83dBc/Hz相位噪声：18GHz @ 10KHz 偏移：-80dBc/Hz最小频率步长：5Hz尺寸：2.75“ x 1.25” x 4.15”输入电压：5V @ 1.0A （USB-C）内部基准：10MHz±280PPBTCXO

SG22000PRO 低相噪紧凑型微波信号发生器 100MHz至22GHz|DS Instruments (在产)

单个多频段 SMA 射频输出端口

校准射频输出覆盖 0.1 – 22GHz（性能降低时为 0.025 – 24GHz）

校准功率范围（0-13GHz）：-40至+15dBm

校准功率范围（13-22GHz）：-22至+15dBm

未校准功率范围：-40至+17dBm（典型值）

低至 1GHz 的新谐波滤波（2024 硬件)

输出相位控制 0 至 360 度，步长为 1.0 度（2024 硬件)

功率输出电平分辨率：0.50dB步进&~0.05dB游标控制

校准功率输出精度：±1.0dB（典型值）

低相位噪声 -92dBc @ 20GHz @ 10KHz 偏移

极小的频率步长（<2Hz）

谐波电平：< -25dBc（典型值）

超低噪声 100MHz VCXO 锁定至内部 TCXO 或外部 10MHz 基准

内部精密高频参考源（±280PPB 10MHz）

以太网和USB远程操作

包括 Windows 控制软件（启用 USB 和网络）

通过 USB 虚拟 COM 端口识别 SCPI 命令，用于远程控制

前置控制和明亮的OLED显示屏，可独立使用

USB-C 供电（5V-2.0A），无需额外的直流适配器

超紧凑坚固的铝制外壳：2.75“ x 1.25” x 5.25”

参考价格： 4,254美元

厂家：DS Instruments （收录40个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

超紧凑的低噪声 100MHz 至 22GHz 微波信号发生器。

经过多年的发展，DS Instrument 更新的低噪声高级信号发生器已经发布！与标准SG22000相比，提供更低的相位噪声、更宽的频率范围和更可靠的输出电平控制。与我们的 SG6000 产品线一样，这款射频发生器可通过 SCPI 命令（USB/以太网）或前面板接口完全编程，使其比任何竞争产品都更灵活。作为SG22000L的更高性能版本，这款升级的微波发生器面向 X、Ku 和 K 波段开发和测试中的相位噪声敏感应用。

现在推出 2024 年硬件版本，带有额外的谐波滤波功能！

SG22000PRO特点：

单个多频段 SMA 射频输出端口
校准射频输出覆盖 0.1 – 22GHz（性能降低时为 0.025 – 24GHz）
校准功率范围（0-13GHz）：-40至+15dBm
校准功率范围（13-22GHz）：-22至+15dBm
未校准功率范围：-40至+17dBm（典型值）
低至 1GHz 的新谐波滤波（2024 硬件)
输出相位控制 0 至 360 度，步长为 1.0 度（2024 硬件)
功率输出电平分辨率：0.50dB步进&~0.05dB游标控制
校准功率输出精度：±1.0dB（典型值）
低相位噪声 -92dBc @ 20GHz @ 10KHz 偏移
极小的频率步长（<2Hz）
谐波电平：< -25dBc（典型值）
超低噪声 100MHz VCXO 锁定至内部 TCXO 或外部 10MHz 基准
内部精密高频参考源（±280PPB 10MHz）
以太网和USB远程操作
包括 Windows 控制软件（启用 USB 和网络）
通过 USB 虚拟 COM 端口识别 SCPI 命令，用于远程控制
前置控制和明亮的OLED显示屏，可独立使用
USB-C 供电（5V-2.0A），无需额外的直流适配器
超紧凑坚固的铝制外壳：2.75“ x 1.25” x 5.25”

常见射频应用：

自动化测试环境
一般射频实验室使用
灵活的LO采购
天线设计
EMC测试
生产验证和测试设置
教育/大学实验室使用
航空航天/国防研究
802.11n 开发/测试
Ku波段卫星链路测试
X波段雷达应用
上下转换
视线链接测试
无线基础设施设计
应答器验证
5G发展

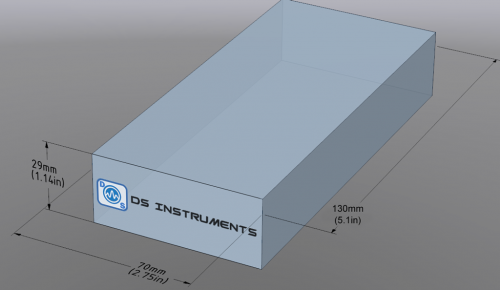

机械规格：

信号发生器

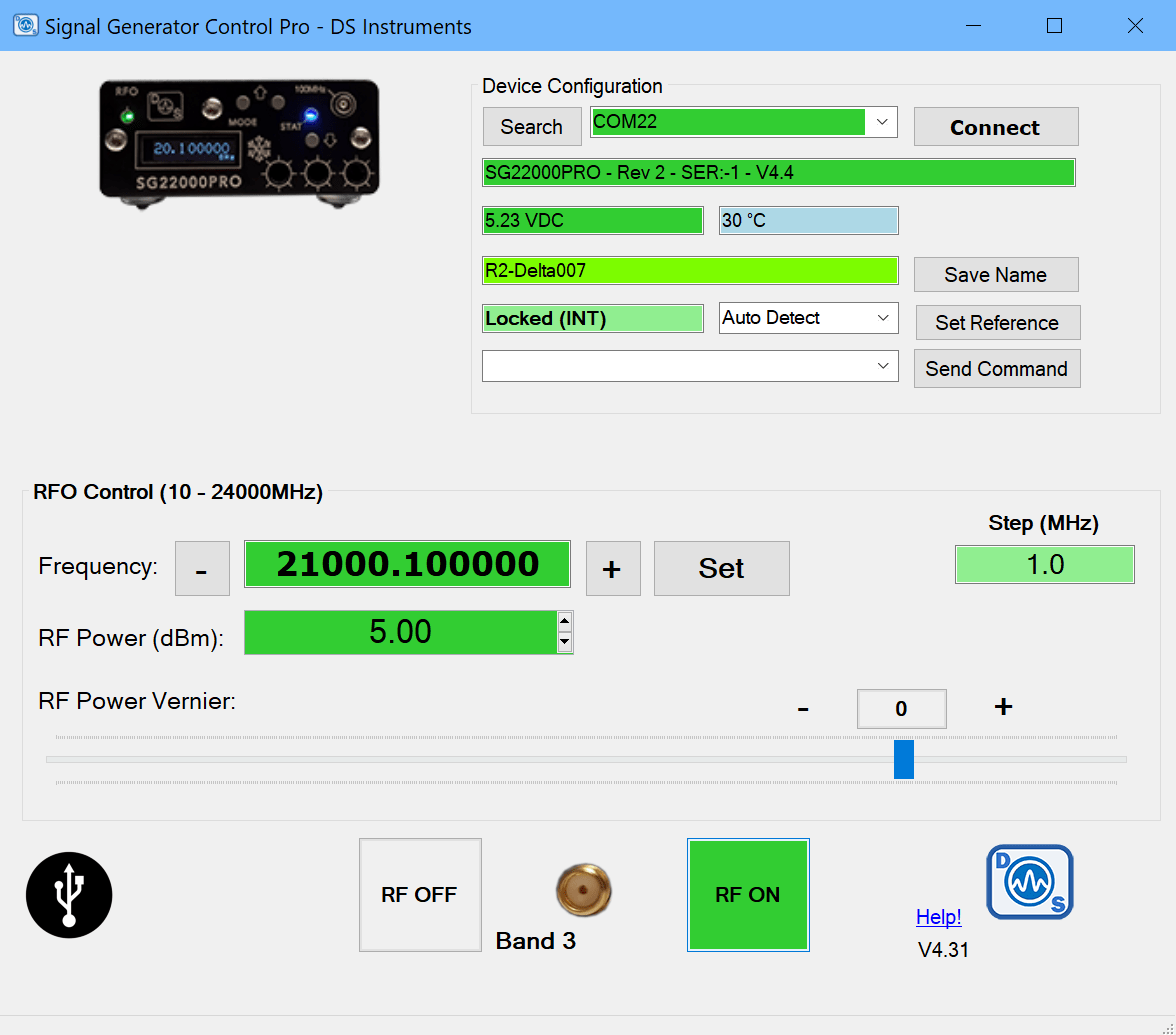

PC控制软件：

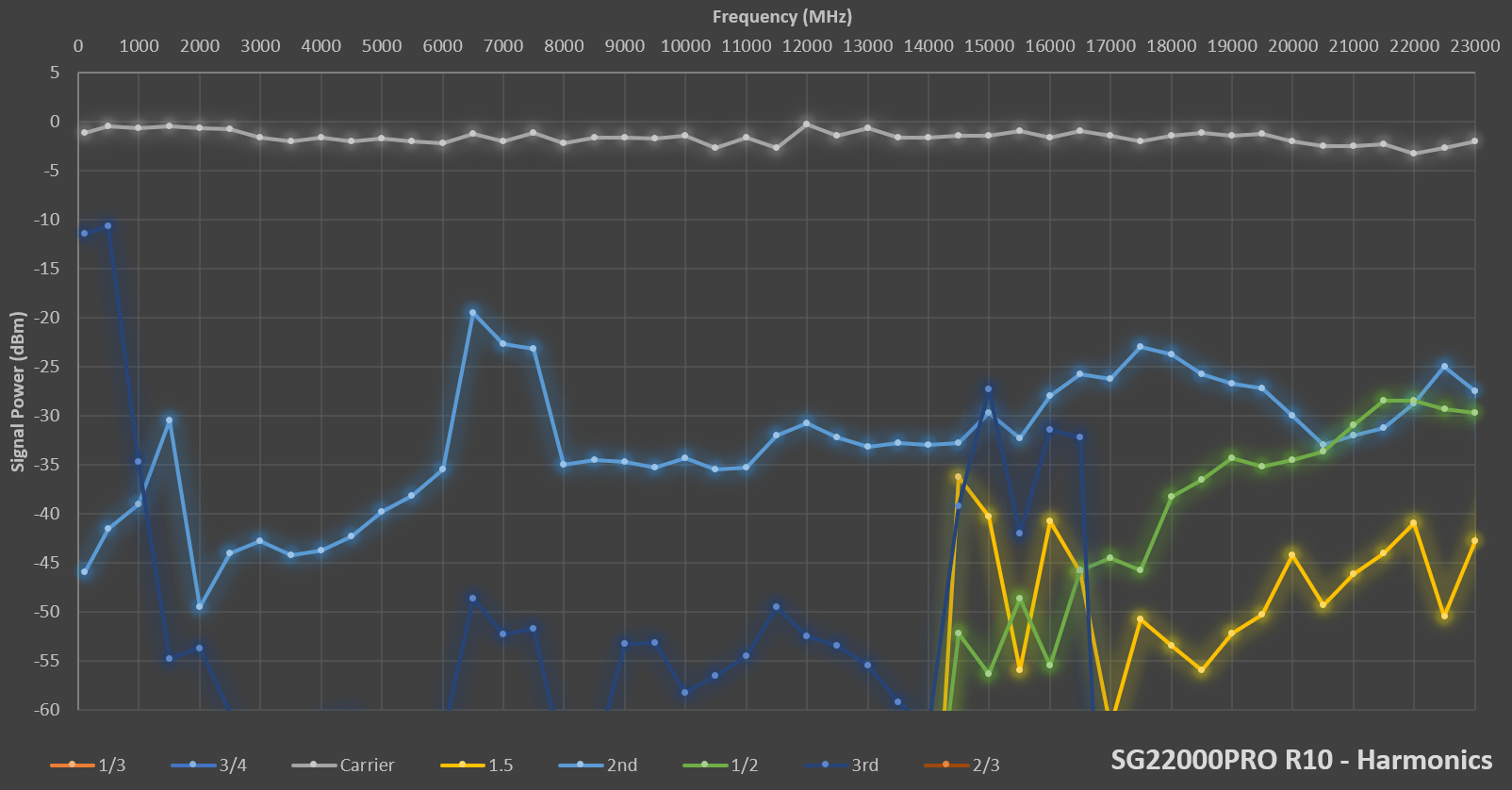

射频性能图：
