您现在的位置：Onetest 行业应用 SAF Spectrum Compact 10MHz至3/8/20/26.5/43/71/87GHz手持式频谱分析仪|SAF

类似产品

Arinst SSA R3 24MHz 至12GHz手持式频谱分析仪|Arinst

频率范围 24 MHz - 12 GHz动态范围 80 dB解调 SHFM/FM/AM扫描速度高达 20 GHz/s频率分辨率 2.5 kHz

PSA260 5kHz至26.5GHz手持式频谱分析仪|白鹭电子

频率范围：9kHz~26.5GHz最大实时带宽：40MHz相位噪声:-90dBc/Hz@10kHz

同厂商产品

SAF SG Compact 5.9GHz至12/18/24/40GHz手持式信号发生器|SAF

频率范围（4规格）：5.925GHz至12.0GHz10.0GHz至18.0GHz17.0GHz至24.3GHz24.0GHz至40.0GHz输出功率：-3 dBm 至 +13 dBm超紧凑的外形尺寸电阻式 LCD 触摸屏

SAF Spectrum Compact 10MHz至3/8/20/26.5/43/71/87GHz手持式频谱分析仪|SAF (在产)

频率范围（8规格）：

0.01 - 3.0 GHz

2.0 - 8.0 GHz

5.925 - 20.0 GHz

16.0 - 26.5 GHz

24.0 - 43.0 GHz

56.0 - 71.0 GHz

70.0 - 87.0 GHz

超紧凑的外形尺寸

电阻式 LCD 触摸屏

IP54 国际防护等级（IP 代码）确保设备完全防尘，可在雨天使用

参考价格：

厂家：SAF Tehnika （收录2个产品）

产地：拉脱维亚

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

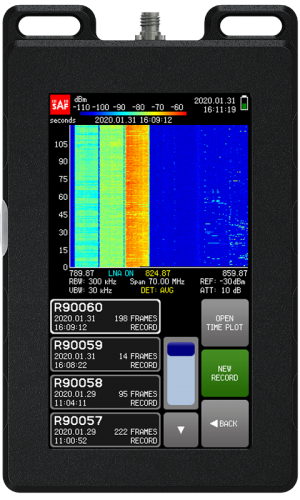

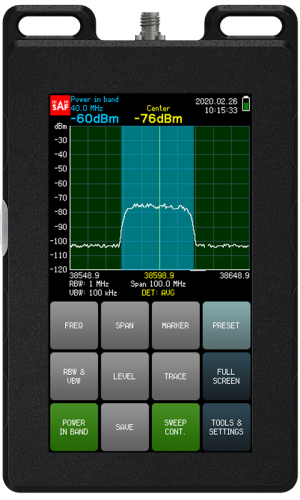

Spectrum Compact是一款真正的手持式、易于使用的测试和测量解决方案，适用于0.3-87GHz许可微波频段。产品线由8个设备组成，每个设备都有自己的频率范围，而且价格合理。

电池供电的Spectrum Compact设备不需要外部下变频器或连接到PC，是任何现场工程师在实际现场环境中进行微波设备安装、链路故障排除、现场规划和维护的必备工具。

分析仪采用电阻式触摸屏技术，允许工程师在使用设备时戴上手套。SMA或2.92mm连接器使Spectrum Compact可以与任何制造商的天线或波导系统集成。此外，高灵敏度和低噪声底线使其能够检测到特别微弱的信号。专为微波网络工程师舒适的户外使用而设计，Spectrum Compact也可用于分布式天线系统（DAS）、LTE、VSAT、5G和蜂窝网络环境中的各种应用。

亮点与特色

超紧凑外形

真正的手持设备，专为在各种挑战性环境中方便户外使用而设计

与不同的天线系统兼容

可以与其他制造商的天线和无线电系统一起使用

电阻式液晶触摸屏

电阻式LCD触摸屏允许您在操作设备时戴上手套。直观的UI使控制单元变得容易

领先的敏感度

行业领先的接收机灵敏度在所有频率范围内都可以发现微弱的信号

支持电脑软件

使用免费的PC软件上传，保存，比较，分析和打印保存的频谱扫描图。

防护等级IP54

完全防尘，并可以在下雨天使用，适用于56 – 87 GHz的设备

频率范围	0.01 – 3.0 千兆赫
显示的平均噪声级别	<-125 dBm @ RBW=10 kHz**
最大输入功率	+25 分贝
RBW （分辨率带宽）	10、30、100、300 赫兹
VBW（视频带宽）	1、3、10、30 kHz
最小跨度	0.5 兆赫
最大跨度	全带宽
扫描速度	130 ms @ 15 MHz 跨度
准确性	-/+ 1分贝*
输入	50 欧姆 SMA （f）
接口	USB Type-C
电池寿命	长达 4 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	135 x 83 x 34 毫米/5.31 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	2.0 – 8.0 千兆赫
显示的平均噪声级别	<-118 分贝米 @ RBW=30 kHz
最大输入功率	+25 分贝
RBW （分辨率带宽）	10、30、100、300、1000 kHz
VBW（视频带宽）	1、3、10、30、100 kHz
最小跨度	1.5 兆赫
最大跨度	全带宽
扫描速度	72 ms @ 50 MHz 范围
准确性	-/+ 1分贝*
输入	50 欧姆 SMA （f）
接口	USB Type-C
电池寿命	长达 4 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	135 x 83 x 34 毫米/5.31 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	5.925 – 20.0 千兆赫
显示的平均噪声级别	<-116 分贝 @ RBW=30 kHz
最大输入功率	+25 分贝
RBW （分辨率带宽）	30、100、300、1000 kHz
VBW（视频带宽）	1、3、10、30、100 kHz
最小跨度	1.5 兆赫
最大跨度	全带宽
扫描速度	75 ms @ 50 MHz 跨度
准确性	-/+ 1分贝*
输入	50 欧姆 SMA （f）
接口	USB Type-C
电池寿命	长达 4 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	135 x 83 x 34 毫米/5.31 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	16.0 - 26.5 吉赫
显示的平均噪声级别	<-106 分贝米 @ RBW=100 kHz
最大输入功率	+25 分贝
RBW （分辨率带宽）	100、300、1000 赫兹
VBW（视频带宽）	1、3、10、30、100 kHz
最小跨度	5 兆赫
最大跨度	全带宽
扫描速度	70 ms @ 50 MHz 跨度
准确性	-/+ 1分贝*
输入	50 欧姆 2.92 毫米（f）
接口	USB Type-C
电池寿命	长达 4 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	135 x 83 x 34 毫米/5.31 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	24.0 - 43.0 吉赫
显示的平均噪声级别	<-101 分贝 @ RBW=100kHz
最大输入功率	0 分贝米
RBW （分辨率带宽）	100、300、1000 赫兹
VBW（视频带宽）	1、3、10、30、100 kHz
最小跨度	5 兆赫
最大跨度	全带宽
扫描速度	66 ms @ 100 MHz 跨度
准确性	-/+ 1分贝*
输入	50 欧姆 2.92 毫米（f）
接口	USB Type-C
电池寿命	长达 3 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	135 x 83 x 34 毫米/5.31 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	56.0 – 71.0 千兆赫
显示的平均噪声级别	<-90 dBm @ RBW=10 MHz**
最大输入功率	0 分贝米
RBW （分辨率带宽）	10 兆赫
VBW（视频带宽）	300 kHz
最小跨度	1 千兆赫
最大跨度	全带宽
扫描速度	0.5s @ 1 GHz 跨度
准确性	-/+ 1分贝*
输入	WR 15
接口	微型 USB 2.0 （1.1）
电池寿命	长达 3 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	147 x 83 x 34 毫米/5.79 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司

频率范围	70.0 - 87.0千兆赫
显示的平均噪声级别	<-90 分贝 @ RBW=10 MHz
最大输入功率	0 分贝米
RBW （分辨率带宽）	10 兆赫
VBW（视频带宽）	300 kHz
最小跨度	1 千兆赫
最大跨度	全带宽
扫描速度	0.5s @ 1 GHz 跨度
准确性	-/+ 1分贝*
输入	WR 12 系列
接口	微型 USB 2.0 （1.1）
电池寿命	长达 3 小时
工作温度	-15°C 至 +55°C / 5°F 至 131°F
尺寸	147 x 83 x 34 毫米/5.79 x 3.27 x 1.34 英寸
重量	0.57 千克 / 20.11 盎司
