Vertex 16X16通道无线信道仿真器 无线电射频（RF）和Wi-Fi信道仿真|Spirent/思博伦 (在产)

Vertex信道仿真器是一种先进的测试和测量解决方案，可以模拟信号干扰（又称衰退）对无线传输的各项效应，并可重现复杂无线信道中的各类噪音和空间条件。它所具备的尖端能力可以帮助用户在实验室中仿真出真实世界的RF环境，使其在部署周期的早期阶段便能隔离和查明各类性能问题。

思博伦Vertex信道仿真器是业界 可扩展性最佳的信道仿真器平 台 ，用于精确地模拟复杂的信 号衰落对无线传输的影响。 从简单的SISO测试到复杂、 高密度要求的MIMO OTA和 Massive MIMO波束赋形、载波 聚合测试，Vertex灵活可变的信 道密度可满足各类测试应用， Vertex平台集模块化，可扩展和 易用性等创新技术于一体，成为 一个强大的测试测量解决方案， 满足无线市场不断发展的测试 需求。

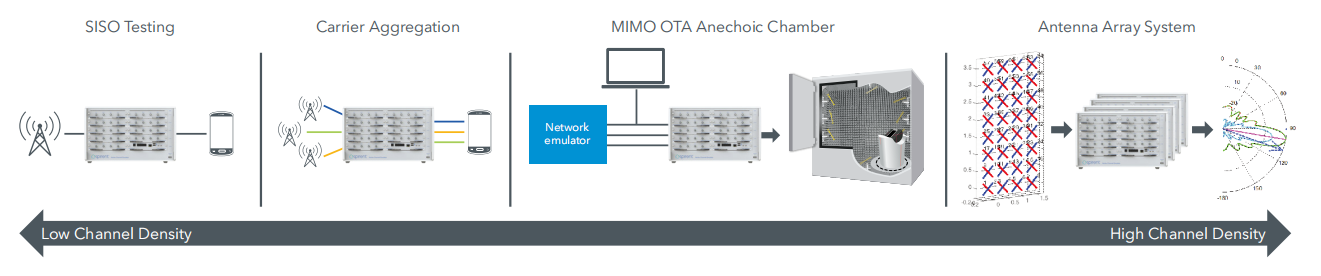

应用场景

• 基本SISO或2x2 MIMO测试

• 高信道密度需求

– MIMO beamforming

– MIMO OTA

– Carrier Aggregation载波 聚合测试

– Massive MIMO

– Antenna Array Systems

• 一致性测试

• 虚拟路测(Virtual Drive Test)

• 无线Mesh网络测试

Vertex信道衰落模拟器平台使用业界尖端技术，模拟和复现复杂无线信道的空间条件和噪 声，使客户能够在实验室中模拟真实世界的射频环境，在开发周期中尽早定位性能问题。 作为思博伦信道衰落模拟器产品线的最新产品，Vertex信道衰落模拟器不仅继承了业界公 认的领先技术积淀，还创新地采用了全模块化的射频前端和信号处理单元结构，实现了前 所未见的可扩展性和灵活性，全面满足从SISO，2x2 MIMO的低信道密度测试需求，到 MIMO beamforming，MIMO OTA，载波聚合，Massive MIMO和AAS等高信道密度测试 需求。 Vertex信道衰落模拟器继续使用业界公认的用户友好的图形控制界面，易于设置和操作， 使测试工作简洁，准确，无误。

特性与优点

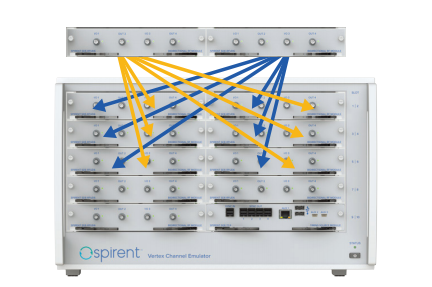

可扩展性

Vertex信道衰落模拟器可灵活地扩展来适用各类应用，在一台高度6U的机箱内，硬件部分最低可支持2个双向的RF通道，用于基础 RF测试；最高则可支持32个单向射频通道，满足高信道密度测试需求如MIMO OTA等。

模块化结构

独立的RF模块被优化为两类模块：单向和双向模块，适用于 不同的应用和频段需求。这种模块化结构使Vertex信道衰落模 拟器可以灵活地用最少的硬件来支持不同的测试需求。RF与 DSP模块可在现场更换，大大提高了升级和维护的效率。

小空间，高密度

Vertex信道衰落模拟系统在一个6U高度的机框内最高可支持 36个RF端口和256个数字通路，为高信道密度测试应用提供 最高效地硬件使用率。

多种信道建模

Vertex信道衰落模拟器内置丰富的标准信道模型库，并允许用 户方便地创建，编辑和保存自定义信道模型。支持经典信道模 型建模和几何信道模型建模，独立信道建模（ICM）特性可支 持用户在单台仪表内创建最高16个节点的Mesh网络测试。

RPI远程控制接口

支持TCP/IP接口的远程编程控制，RPI命令库支持对思博伦 VR5 HD信道模拟器的向后全兼容。

易用性 图形化用户界面使复杂的参数设定变得简单易用，使用拓扑连 接库，从前复杂的连接设置变为清晰的方式呈现在用户眼前。 在调试过程中，重要参数可以实时显示在界面上，如RF端口 的实时功率信息等。

关键测试应用

MIMO OTA

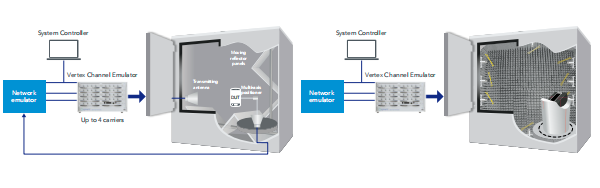

MIMO OTA测试需要高信道密度来对应测量天线探头的数 量。Vertex信道模拟器支持微波暗室（AC）和混响室（RC）两 种测试方案，并可在最短时间内针对暗室形态切换工作状态。 对于微波暗室，Vertex信道衰落模拟器单台仪表可支持16个双 极化探头（共32个RF探头）和MIMO OTA载波聚合测试。对于 混响室测试，单机最大可支持4载波聚合测试。

AAS，Massive MIMO和MIMO Beamforming

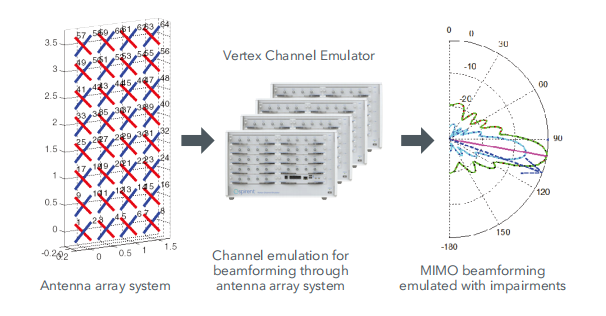

多台Vertex信道模拟器可级联支持64个独立的RF通道，支持实 时Massive MIMO信道模拟和3D信道模拟.

虚拟路测

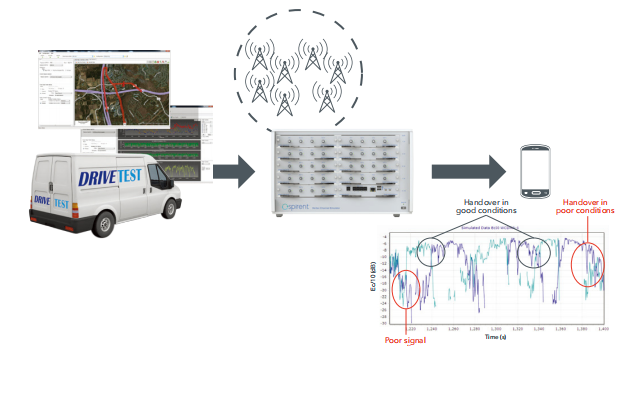

Vertex信道模拟器可在实验室内精确再现真实网络 环境，最大可支持16个SISO小区或8个2x2 MIMO小 区。结合思博伦Live2Lab® VDT-CT虚拟路测转换工 具软件，费力的现场路测变为简单可重复的实验室回 放。Live2Lab VDT-CT软件支持多种路测log文件格式 （QXDM，JDSU，Accuver，Transcom和Anite nemo等） 转换为模拟路测文件。通过动态监测每个端口的功率电平， 可以方便地调试功率电平问题。

Mesh网络测试

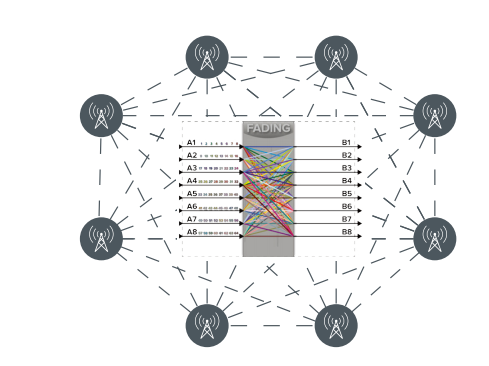

Mesh网络要求每个独立的节点都可以与其它节点进行通 信。从信道仿真的角度来看，每个无线链路需要同时模拟 不同的衰落特性，给每个RF天线端口带来大量信号处理压 力。Vertex信道衰落模拟器单机可支持16x16的独立信道模 型，支持16个节点的Mesh网络仿真。

载波聚合

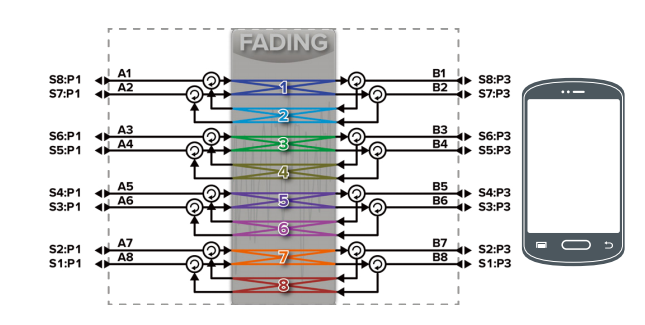

Vertex信道衰落模拟器单机可支持4组2x2双向MIMO，每个无 线链路可独立建模，仿真同eNB或不同eNB的多载波。同样的 设置也可用于模拟Handover或CoMP测试。

图形化用户界面

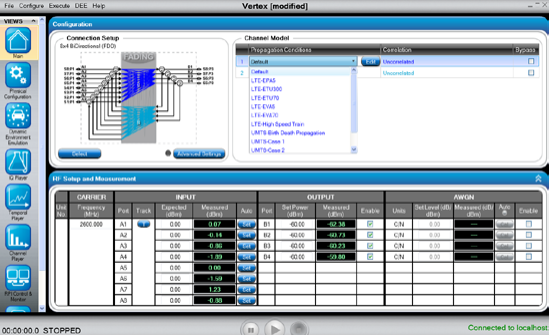

对于熟知思博伦VR5-HD信道仿真器的用户来说，Vertex信道模拟器非常简单易用，因为二 者的操作界面是基于同一图形化界面开发。即使对于初次使用的用户而言，Vertex信道仿真 器操作界面也易于上手，所有的信息都明晰的显示在界面上。用户可以使用Vertex信道仿真 器背板上的显示器端口连接显示器使用，也可以通过控制电脑远程连接。拓扑连接和模型参 数设置完后即可开始仿真，所有参数都可以实时修改并实时生效。用户也可以直接运行保存 好的模板文件，只需下拉菜单和点击鼠标即可完成。

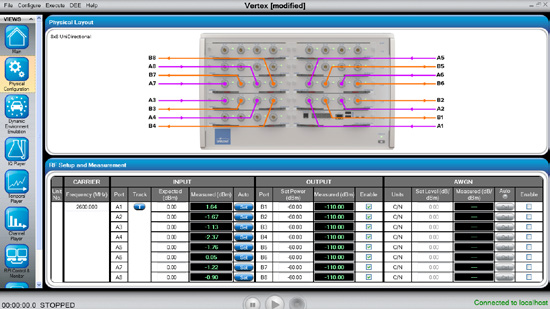

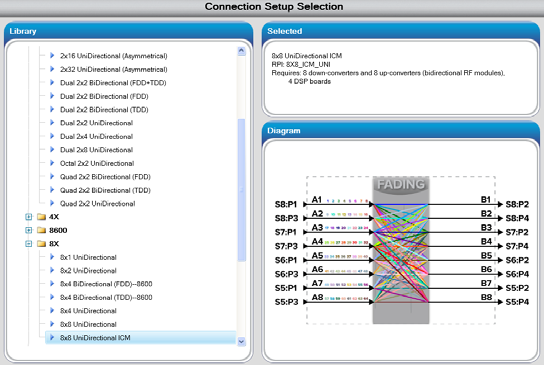

对于复杂的高密度信道连接，图形化用户界面提供简单易懂的配置方式。例如，对8×8  MIMO，或64个射频连接的拓扑， 在拓扑结构列表里面可以非常容易的找到和选择。

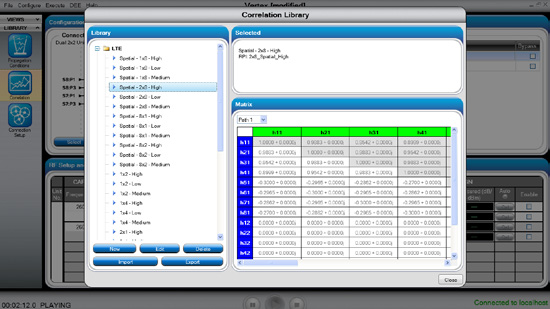

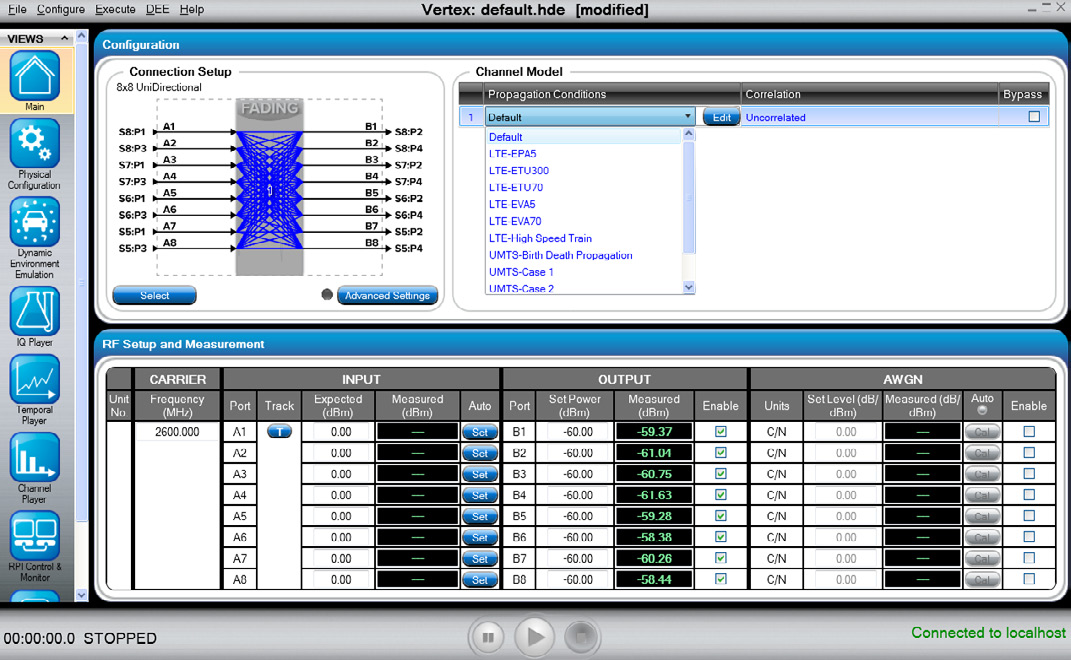

在Vertex信道模拟器上配置MIMO相关矩阵也非常简单方便，例如一个2x8的相关性矩阵， 可以直接在表格中选择或编辑，不需要花费大量时间创建脚本来进行配置。

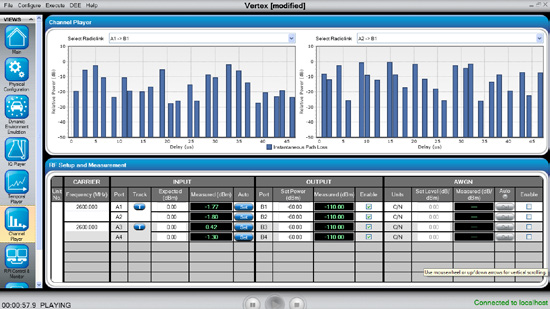

Vertex信道仿真器可显示实时信息，如输入输出端口功率测量值，C/N载噪比测量值等，信 道功率和fading信息也可以实时显示，方便用户调试工作。

Vertex图形化用户界面内置的电缆连接图显示了需要进行的实际电缆连接。 此功能可以轻松 连接复杂的连接设置并最大限度地减少布线错误。此外，内置的时间播放器功能有助于实时 跟踪每个端口的功率电平，对于基于服务小区之间的功率电平的切换场景非常有帮助。
