VDI NS系列噪声源 覆盖50GHz至220GHz|VDI (在产)
描述

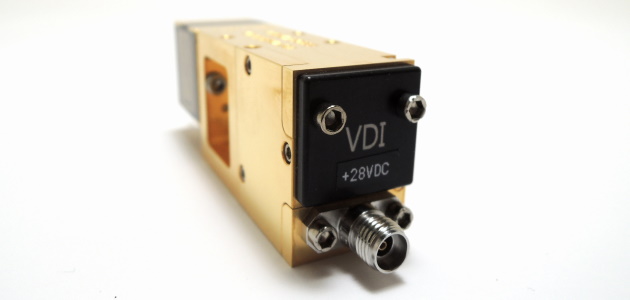

VDI 噪声源 （NS） 在高达 220 GHz 的整个波导频段内提供高过噪声比 （ENR） 性能。VDI 噪声源包括波导隔离器，以改善 NS 和 DUT 之间的匹配，并配置有 +28V 电压偏置端口，与许多频谱分析仪或噪声系数分析仪兼容。其他噪声源正在开发中。

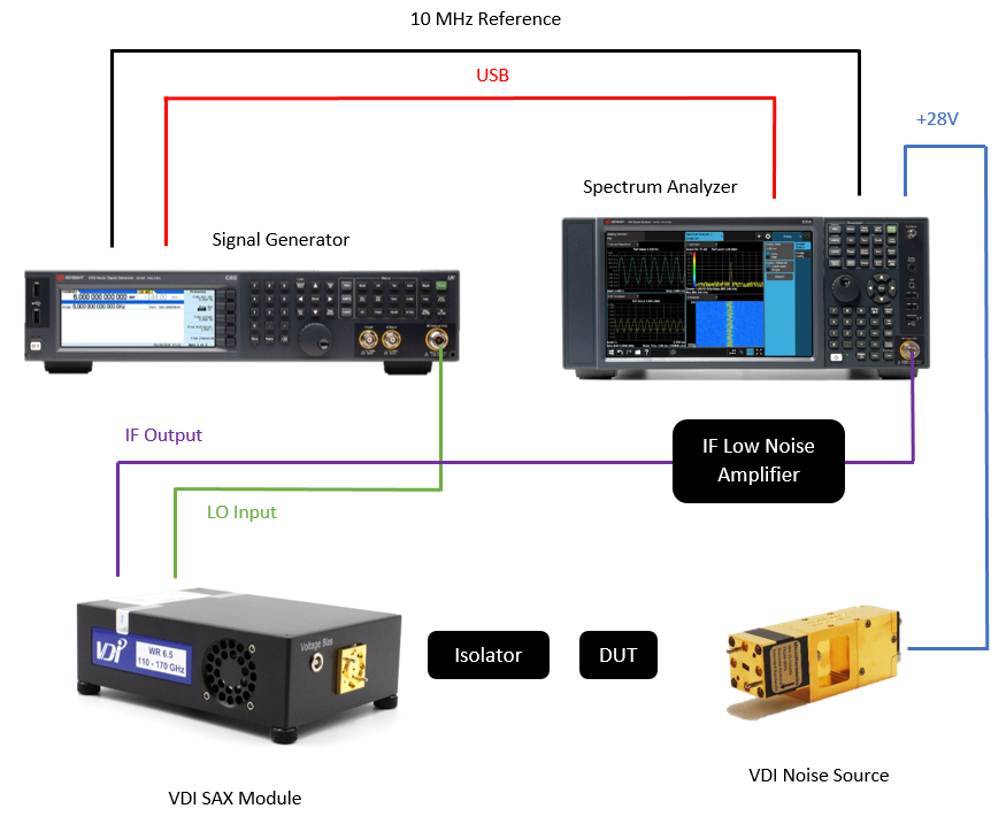

VDI 噪声源可用于测量放大器的噪声系数，方法是使用 Keysight EXA 或类似的频谱分析仪以及噪声系数测量软件、VDI 下变频器（VDI SAX）和外部 LO 信号发生器。
VDI 噪声源规格 | ||||||||
| VDI 部件号 | WR15NS 系列 | WR12NS 系列 | WR10NS 系列 | WR8.0NS 系列 | WR6.5NS系列 | WR5.1NS 系列 | WR4.3NS系列 | WR3.4NS系列 |
| 频段 （GHz） | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 | 140-220 | 170-260 | 220-330 |
| 波导接口 | WR-15 系列 | WR-12 系列 | WR-10 系列 | WR-8.0 系列 | WR-6.5 系列 | WR-5.1 系列 | WR-4.3 | WR-3.4 型 |
| ENR（dB，典型值）* | 17 | 15 | 15 | 10 | 10 | 8.5 | 5.5 | 5.5 |
*VDI，在随附的
文档中包含格式适当的 ENR 文件（用于 Keysight EXA 或类似分析仪）。
VDI 噪声源 | |
| 描述 | 规范 |
| 直流偏置电压 （V） | +28 ±1 |
| 电流消耗 （mA） | <10 |
| 偏置电压连接器 | 2.92 毫米（阴头）* |
| 最大重量（磅） | ~0.1 |
| 隔离器回波损耗（典型值） | 20 分贝 |
| 输出法兰 | UG-387/U-M** |
| 工作温度（典型/推荐） | 25°C / 20-30°C |
*VDI 包括 SMA（公头） 到 BNC（母头） 适配器。
**VDI 噪声源包括 MHC 的紧凑型隔离器。MHC Isolators
具有略微偏移的输出波导。旋转波导
的影响通常可以忽略不计。
联系VDI:
Virginia Diodes, Inc.
979 Second Street, S.E. Suite 309
Charlottesville, VA 22902-6172
P: 434.297.3257 F: 434.297.3258
中国区代理：
CHINA
筑波网络科技(苏州)有限公司 （北部地区， 地图）
网址： http://www.acesolution.com.cn
电子邮件： sales@acesolution.com.cn
Shanghai Matrix Electronics Co.， Ltd. 上海铭剑电子科技有限公司（南部地区）
网址： www.matrix-tech.cn
电子邮件： sales@matrix-tech.cn
