SYN3309型100MHz驯服晶振模块是由西安同步电子科技有限公司精心设计、自行研发生产的一款模块化高精度的时间频率标准产品，内装高精度授时型GNSS接收机和OCX0恒温晶体振荡器，使用智能驯服锁相技术，在驯服晶振过程中不断计算学习恒温晶振的温度及老化等特性，在北斗GPS丢失后自动复现该驯服学习过程，对恒温晶振的温度特性和老化率等指标进行补偿，继续提供高可靠性的时间和频率基准信息输出。

关键词：驯服晶振，gps驯服晶振，锁相晶振，GPSDO

产品功能

1) 提供100MHz或者其它频点信号；

2) 提供1路任意可设置xPPS脉冲信号；

3) 提供1路1PPS脉冲信号；

4) 提供1路RS232时间信号。

产品特点

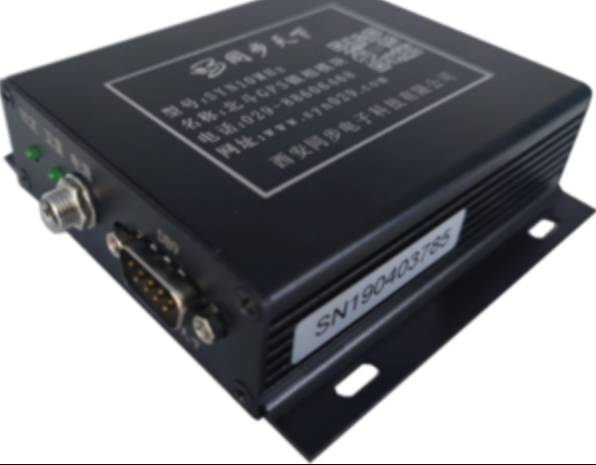

a) 高稳定度，低相噪； SYN3309型100MHz驯服晶振模块1.png

b) 小体积；

c) 高可靠性；

d) 可长期连续稳定工作。

典型应用

1) 无人机，干扰器，雷达系统；

2) 卫星通讯终端，航空制导系统；

3) GNSS初始的水下系统；

4) HiFi音响时钟源、精密仪器参考、基站、时钟分配基准等。

技术指标

输入信号	多模接收机	卫星	北斗&GPS
定时精度	≤30ns rms
跟踪灵敏度	-160dBm
其它参考（选件）	GNSS/1PPS/TOD
输出信号	100MHz（可定制更高指标）	路数	1路SMA 正弦（可选方波）
幅度	≥7dBm（典型值9dBm）
频率准确度	≤1E-12 (参考锁定24小时平均值)
守时精度	≤10us (参考失效24小时内)
谐波	≤-30dBc
杂散	≤-50dBc
1PPS	路数	1路SMA 3.3V TTL
同步精度	≤30ns rms
xPPS（选件）	路数	1路SMA 3.3V TTL
频率	0～50MHz
同步脉冲	0～1MHz（与参考1PPS上升沿同步输出）
配置	通过串口配置任意频率
串口TOD	路数	1路DB9 RS232C
内容	年月日时分秒等等信息
环境特性	工作温度	0℃～＋50℃
相对湿度	≤90%（40℃）
存储温度	-30℃～＋70℃
供电电源	5VDC或者12VDC供电（与相关指标有关）功率3.5W
机箱尺寸	长×宽×高：104mm×95mm×28mm
PCB尺寸	长×宽×高：95mm×76.2mm×20mm(不含接头)
选件	根据客户要求定做类似产品

选件说明

选件号	项目	内容
选件001	多模GNSS	支持北斗(含北斗三号)/GPS/GLONASS/Galileo/QZSS/SBAS 定时精度：≤20ns RMS；定位精度：≤1m CEP
选件002	多模GNSS	支持北斗(含北斗三号)/GPS/GLONASS/Galileo 定时精度：≤2.5ns RMS；定位精度：≤1.5m CEP
选件003	多模GNSS	支持北斗(含北斗三号B3频点)/GPS/GLONASS/Galileo 定时精度：≤20ns RMS；定位精度：≤1.5m CEP
选件004	单北斗接收机	仅支持北斗导航卫星信号(含北斗二号和北斗三号)B1I/B1C/B2a 定时精度：≤20ns RMS；定位精度：≤1.2m CEP
选件005	1PPS输入	1PPS外参考输入
选件006	TOD输入	串口时间信息TOD结合1PPS外参考输入使用
选件007	避雷器	天馈线避雷器
选件008	天线线缆	50米
选件009	天线线缆	80米
选件010	天线线缆	100米
选件011	天线线缆	150米
选件012	天线线缆	200米或者其它长度
选件013	输出频率	其它频点信号
选件014	XPPS	通过串口配置任意频点
选件015	RS422/485	脉冲和TOD可以选择RS422/485电平输出
选件016	100MHz输出	可选3.3V TTL或者5V TTL方波输出

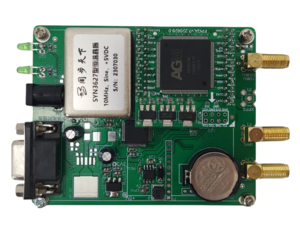

选件017	PCB板	不需要外壳，提供内部PCB模块,尺寸76.2mm95mm25mm
选件018	相位噪声	可定制更高相位噪声指标
选件019	串口信息	可选经纬度高度时间等各种信息输出
选件020	线缆	定制各种输入输出线缆
选件021	宽温	定制宽温产品
选件022	国产化	定制国产化模块
