频率范围：1MHz至6/12.75GHz
输出功率：-120dBm至+15dBm

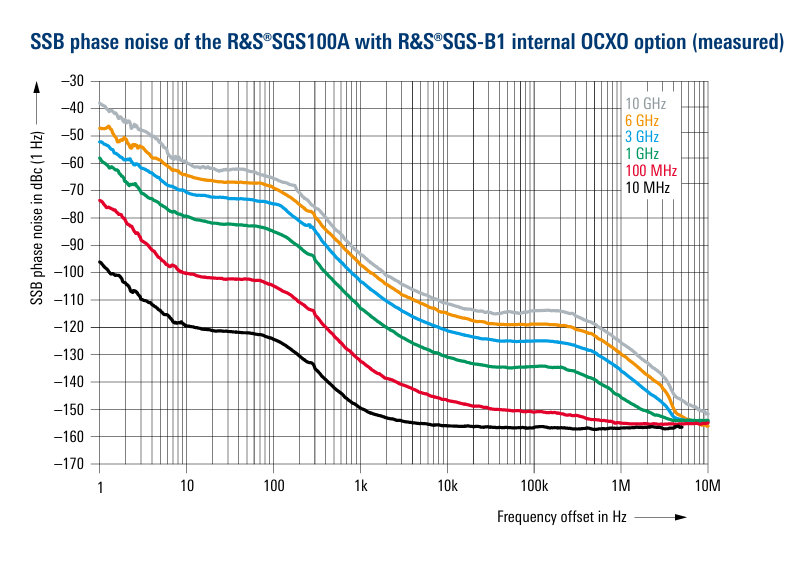

相位噪声：<-126dBc
1GHz外部调制带宽
使用 R&S®SGU100A 上变频器将频率扩展到 40 GHz
单个射频输出覆盖整个频率范围
无缝集成到现有的用户接口
市面上尺寸较小且功耗较低的产品
达到微波频率的高性能
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
频率范围：1MHz至6GHz输出功率：-120dBm至+17dBm相位噪声：<-126dBc快速切换频率和电平I/Q 调制带宽高达 240 MHz出色的射频特性，实现优越的 EVM 和 ACLR 性能轻松根据 5G 或 WLAN 等数字标准生成信号适用于在 MIMO 应用中增强 R&S®SMW200A 的功能
R&S®SGS100A SGMA 1MHz至6/12.75GHz矢量信号发生器 1GHz外部调制带宽|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
R&S®SGS100A 是一种可满足自动化测试系统要求的射频源。它可用作连续波信号源，也可作为带集成式 I/Q 调制器的矢量信号发生器。作为矢量信号发生器时，频率最高为 12.75 GHz，可以生成必要的数字信号。用作连续波信号源时，射频源可作为灵活本振，也可根据移动无线电标准用于干扰测试。
尺寸较小的集成式信号发生器，尽量减小系统体积
仪器体型小巧，高度为一个机架单元，宽度为1/219"机架宽度，可节省测试系统空间并降低成本。以前通常一个射频通道所需的空间现可配置四个最高12.75GHz的射频通道，显著节省了空间。这使得R&S@SGS100A非常适用于自动化测试应用，甚至可以满足同时提供多个射频源的要求。
通过PCIe/以太网接口快速设置
实现高吞吐量
10,000 次频率设置时间直方图 - 通过 PCIe 接口的 10,000 次频率设置时间测量值直方图，设置特点：自动
高额的最大电平，可补偿装置中的损耗

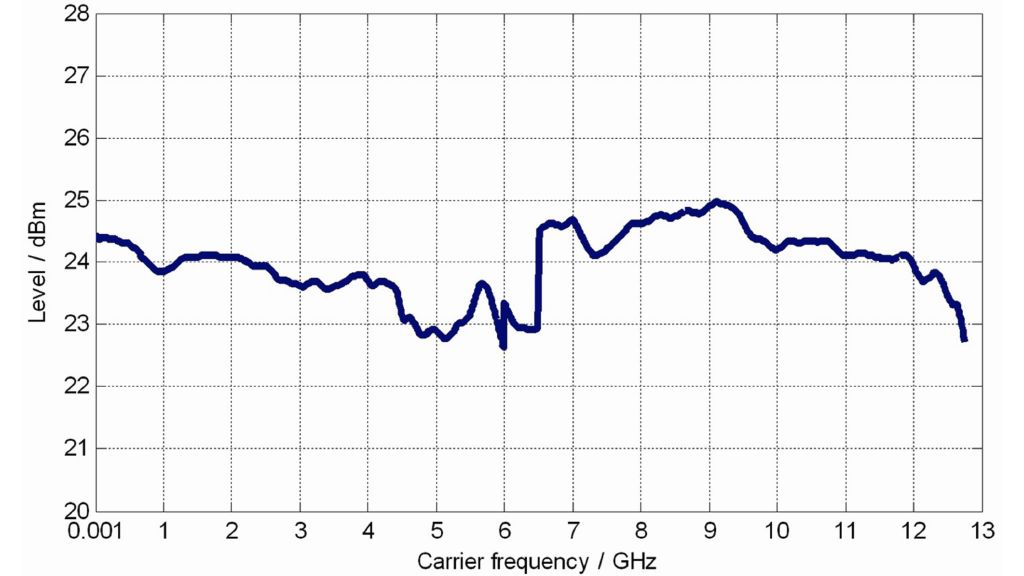

连续波信号的大额可用电平 - 连续波信号的最大可用电平，设置特点：自动，带 R&S®SGS-B26 电子步进衰减器选件（测量值）
出色的电平线性度和可重复性，确保了一致的测试条件

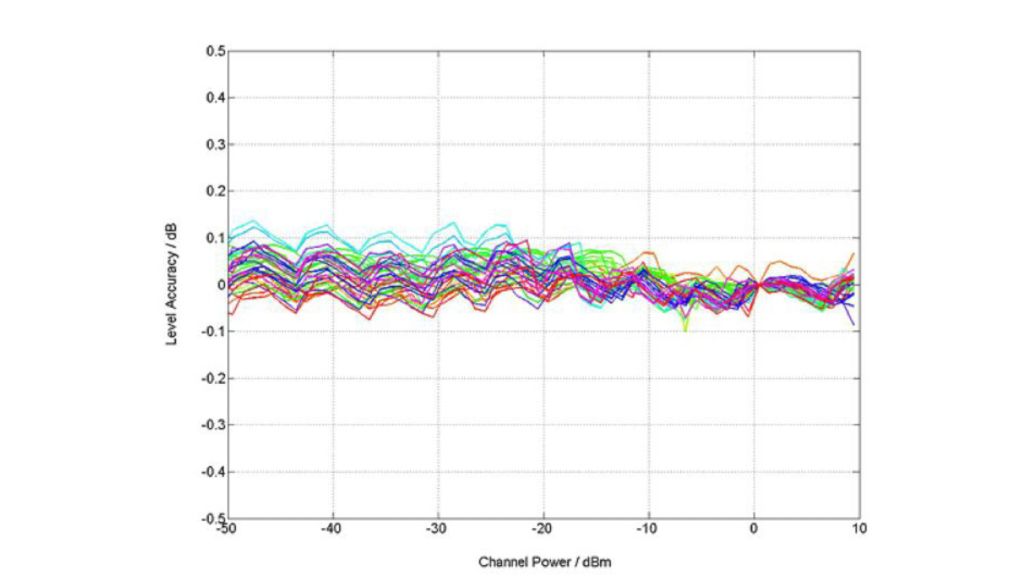

针对通道功率的电平线性度 - 电平线性度，针对 3GPP TM1/64 信号（峰值因子为 10.55 dB）；不同颜色指示不同的射频频率（测量值）
充分调整以用于自动化测试环境

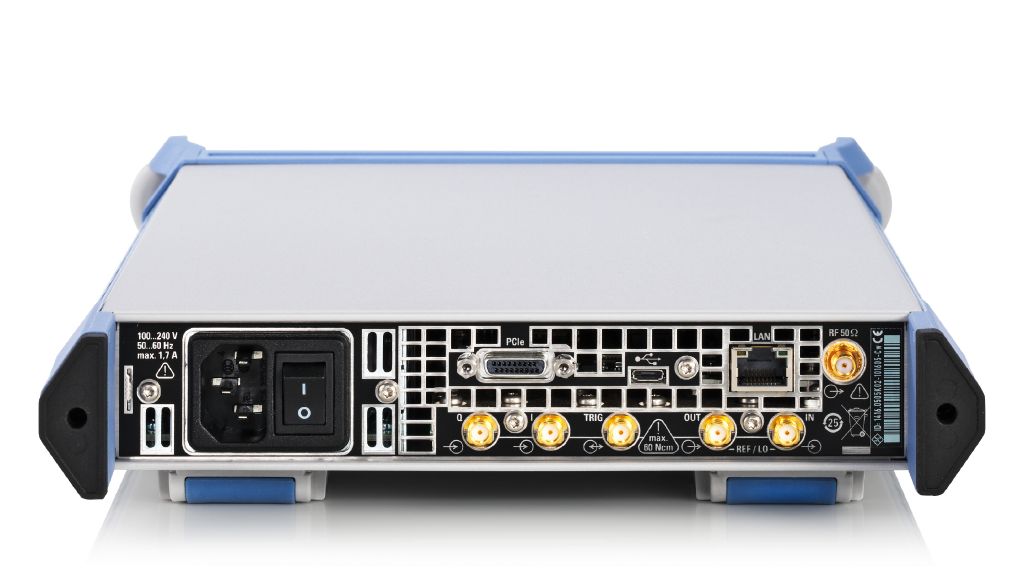

尽管体积小巧，R&SSGMA产品系列仍提供多种远程控制选件。建议结合使用PCle或以太网，以及适用于VVindows和Linux的罗德与施瓦次仪器驱动程序，以便实现最佳设置速度。所有连接器标准配置在仪器背部，结合广泛的机架安装适配器，确保可简单集成到测试系统中。
低初始成本和拥有成本
非常具吸引力的初始成本
采用简单的模块化设计，有助于缩短维修时间，进而大幅缩短测试系统停机时间
校准间隔久，大幅减少了维修成本
1 3年标准保修
紧凑，迅速，可靠
R&S®SGU100A SGMA 上变频器可将频率扩展到 40 GHz。R&S®SGS100A 和 R&S®SGU100A 连接后可合二为一，可实现远程控制和手动操作。这两个组合仪器与 R&S®SGS100A 提供相同的连接：单个射频输出覆盖整个频率范围，单个模拟 I/Q 输入用于矢量调制。在此设置中，两台仪器之间自动分配任务，使用户感觉犹如操作一台仪器。
结合 R&S®SGU100A，R&S®SGS100A 可覆盖 10 MHz 至 40 GHz 的整个频率范围（无调制），以及 80 MHz 至 40 GHz 的频率范围（通过矢量调制）。

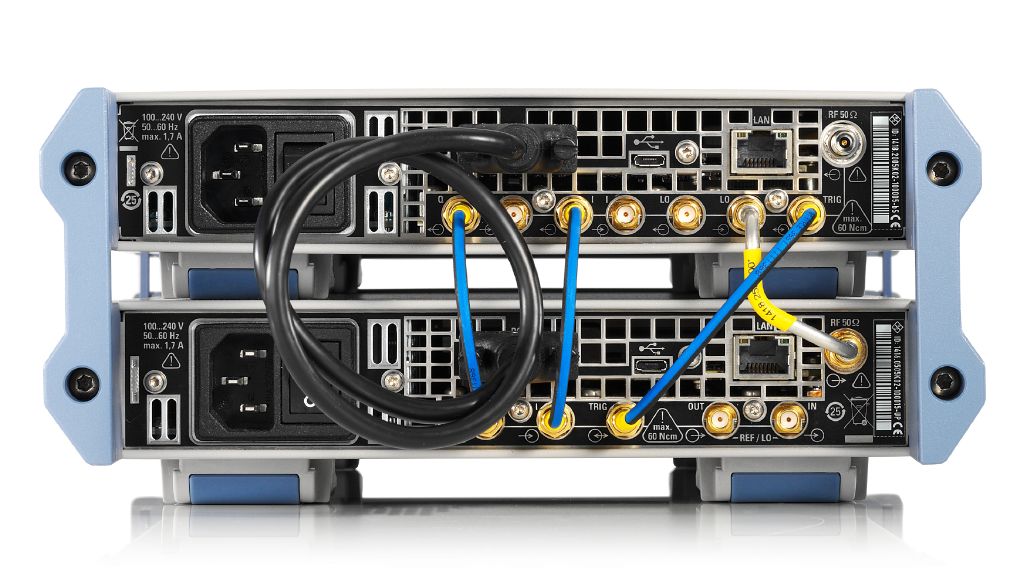

R&S®SGS100A和R&S®SGU100A连接后可合二为一。
R&S®SGU-Z4扩展套件提供所需的电气连接和机械稳定。
这两个组合仪器与R&S@SGS100A提供相同的连接：单个射频输出覆盖整个频率范围，单个模拟I/Q输入用于矢量调制。
在此设置中，两台仪器之间自动分配任务。
波束成形应用和相控天线阵列系统需要高质量的相位相参测试信号。
R&S®SGU100A为这些任务提供理想的框架。
用户可以在1GHz的参考频率下连接仪器，且由多台仪器构成的合成器可通过相位相参选件耦合。
因此，相对相位能在长时间内保持稳定。
