Ellisys USB Explorer 280 - 多功能 USB 3.0 和 2.0 测试系统/协议分析仪|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
分析 USB 3.0（SuperSpeed）和 USB 2.0 链接（High Speed, Full Speed, Low Speed）
模拟 USB 主机和设备
自动检测链路速度和 SS 接收器
在录制期间上传和显示实时数据
记录 LFPS 状态并显示状态转换
连接到差分 SMA，以便在原型阶段进行备用前端探测 Ellisys USB Explorer 280 建立在 Ellisys USB 分析器和生成器产品成功的基础上，提供了卓越的设计效率，包括嵌入式 4GB 内存、配置灵活的硬件和定制的处理器，拥有测试和分析 USB 3.0 5GT/s SuperSpeed 模式所需的动力。

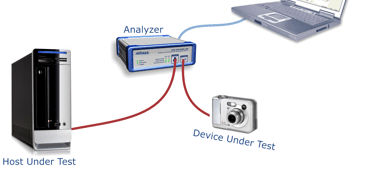

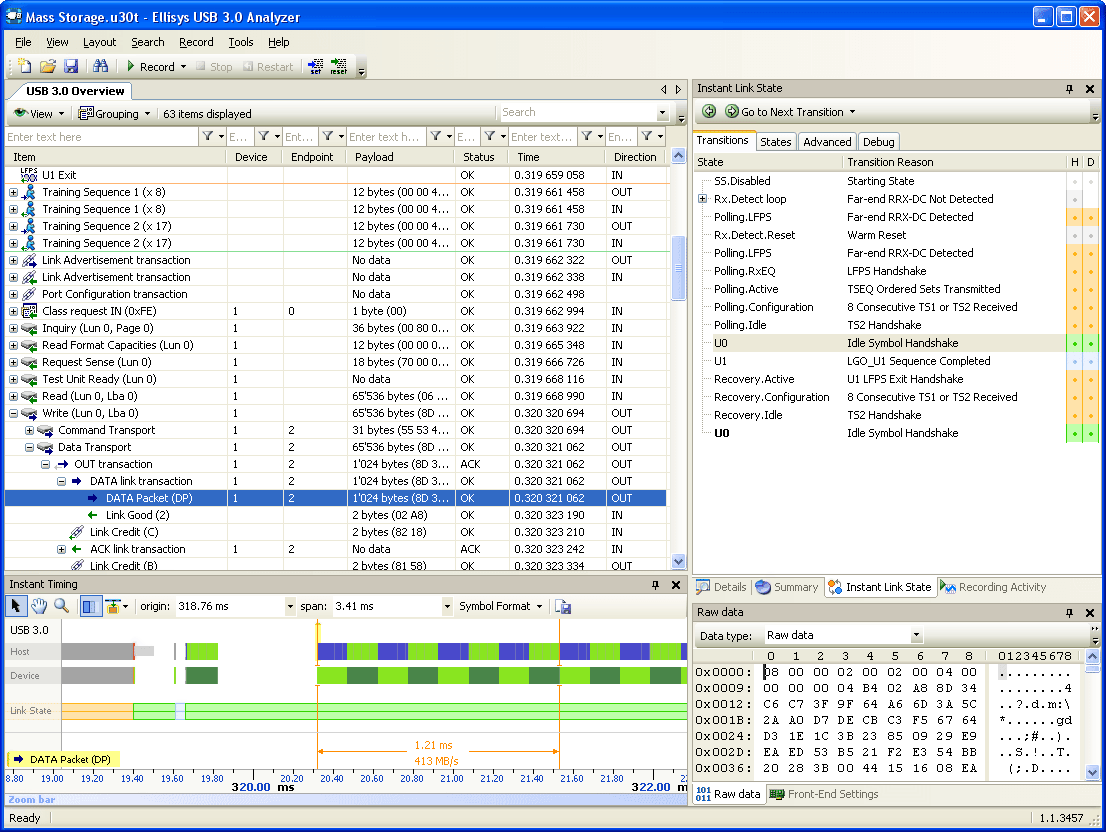

USB 主机和设备流量监控
驱动程序和软件栈调试
性能分析
链路状态分析
自动检测链路速度
自动检测 SS 接收器
硬件触发和过滤

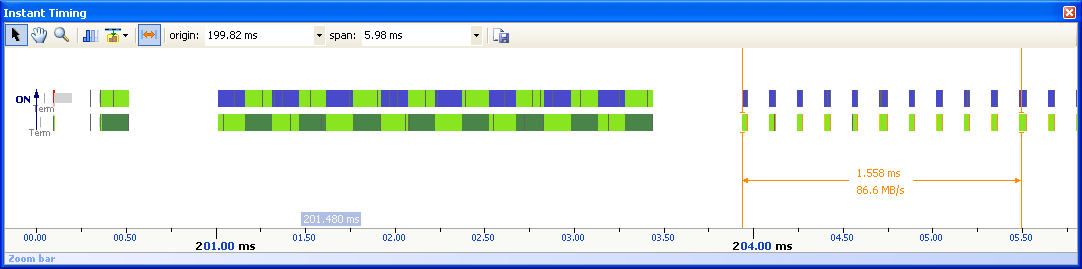

InstantTiming™ 视图，直观地以图形方式理解双向流量元素和关键时序测量

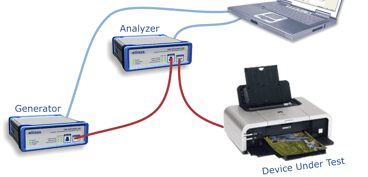

USB 主机和设备模拟
测试错误恢复机制
性能压力测试

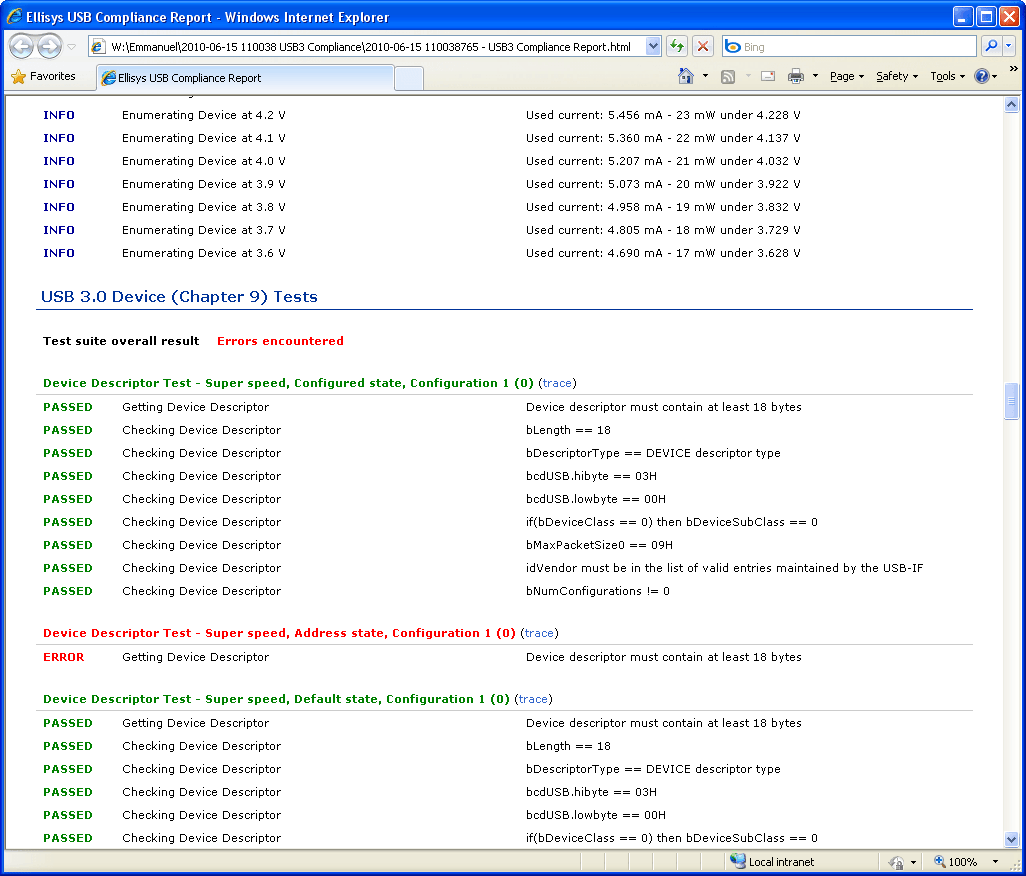

合规性验证
生成具有精确时序的任意数据包
错误注入功能，测试恢复机制
重放分析器捕获的跟踪

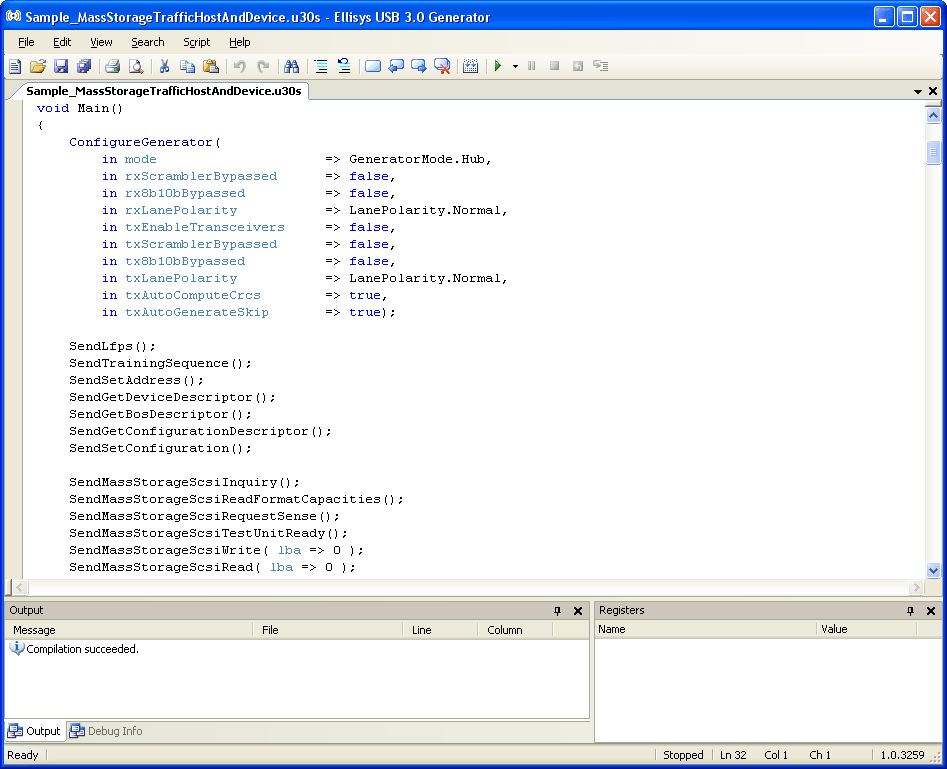

功能强大的脚本环境，带有集成的编辑器和调试器
关键词:
规格
Analyzer 特性
支持的配置：USB 3.0、USB 2.0 和 USB 1.x
支持的链接速度：5GT/s、480Mb/s、12Mb/s 和 1.5Mb/s
时间戳精度：USB 3.0 为 2ns，USB 2.0/1.x 为 16.7ns
低级错误检测：CRC-5、CRC-16、CRC-32、状态转换错误、无效 PID、成帧错误、帧序列错误、长度错误
总线状态：检测 SuperSpeed 链路运行状态和所有 USB 2.0/1.x 电气总线状态
发生器特性
支持的配置：USB 3.0、USB 2.0 和 USB 1.x
支持的链接速度：5GT/s、480Mb/s、12Mb/s 和 1.5Mb/s
支持的模式：主机或设备仿真
定时：USB 3.0 为 2ns，USB 2.0/1.x 为 16.7ns
嵌入式存储器
4 GB 的 FIFO 内存
数据以高度优化的格式存储
分析数据通过 USB 连接实时上传
前面板连接器
被测链路：USB 3.0 STD-A 和 STD-B
后面板连接器
电脑接口：USB STD-B
辅助设备：支持扩展板的连接
SMA 触发器：输入和输出，50 Ω，最大 5VDC
设备间：进出，支持多个单元连接在一起
功率：最大 25W
电源
12VDC 标称值（最高接受 24VDC）
通用 90-264VAC，47-63Hz，能源之星

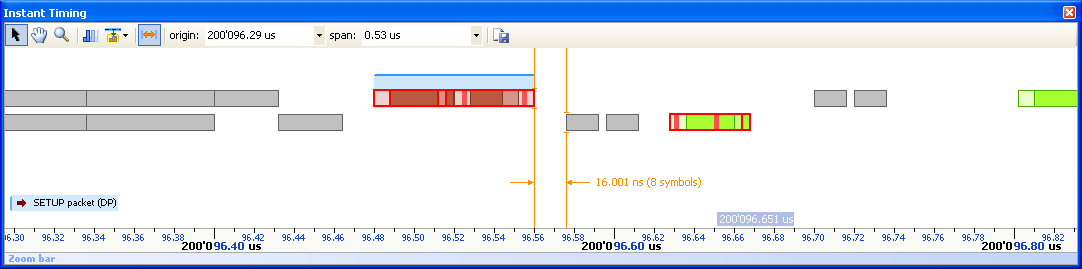

InstantTiming™ 视图
纳秒级精度显示
重要时间的自动报价
并发 USB 2.0 和 USB 3.0 显示， 以及 Vbus 电压和功率显示
前面板指示灯
电源：设备开机
运行：执行请求任务的单元
Trigger：检测到触发事件
适用于 US 和 DS 的 Link、Receive 和 Transmit
外壳
180 x 170 x 58 毫米（7.1 x 6.7 x 2.3 英寸）
1.2 千克（2.6 磅）
硬件升级
解码引擎会随每个软件版本
自动更新（无需用户干预）
产品保修
两年保修
最低要求
Pentium 4、1 GHz 或兼容处理器
1 GB 的 RAM
1280 x 1024 显示分辨率，至少 65,536 色
USB 2.0 主机控制器
Windows® Vista SP2 或更高版本
Ellisys 保留更改产品功能和规格的权利，恕不另行通知。
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |
可用配置
| 描述 | 法典 |
| Ellisys USB Explorer 280 分析仪配置 包括一个带 USB 3.0 的硬件单元 方案分析选件、附件和便携包。 | USBEX280A |
| Ellisys USB Explorer 280 发生器配置 包括一个带 USB 3.0 流量生成选项的硬件单元、附件 和手提包。 | USBEX280G |
| Ellisys USB Explorer 280 Duo 配置 包括两个功能齐全的硬件单元，带 USB 3.0 协议分析和流量生成选项、附件和承载 袋。 | USBEX280DUO |

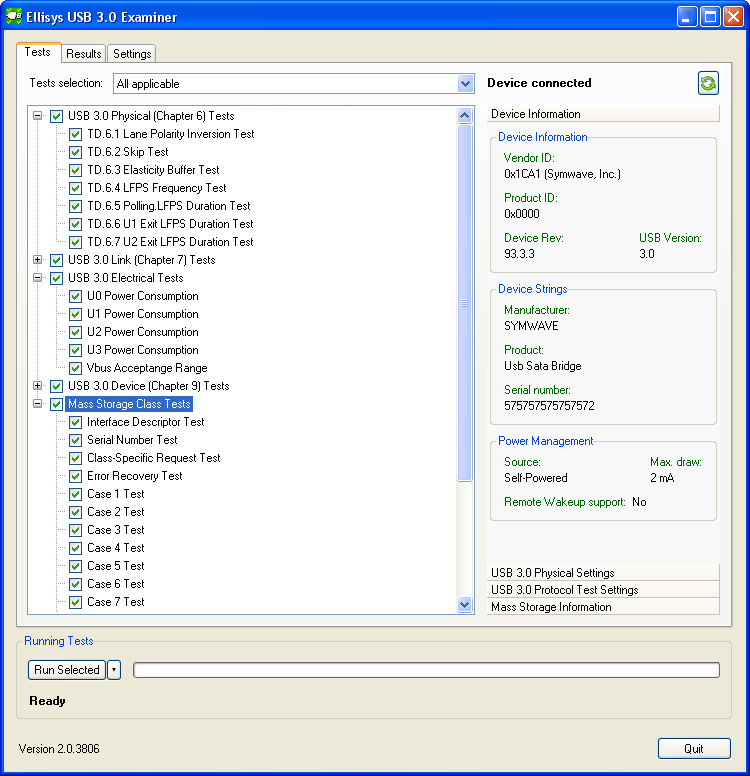

| Ellisys USB Explorer 280 Examiner 选项 ，可选择添加 USB 3.0 SuperSpeed 一致性验证软件，用于链接 层、设备框架（第 9 章）和 Mass Storage 类。 | USBEX280 Examiner |
