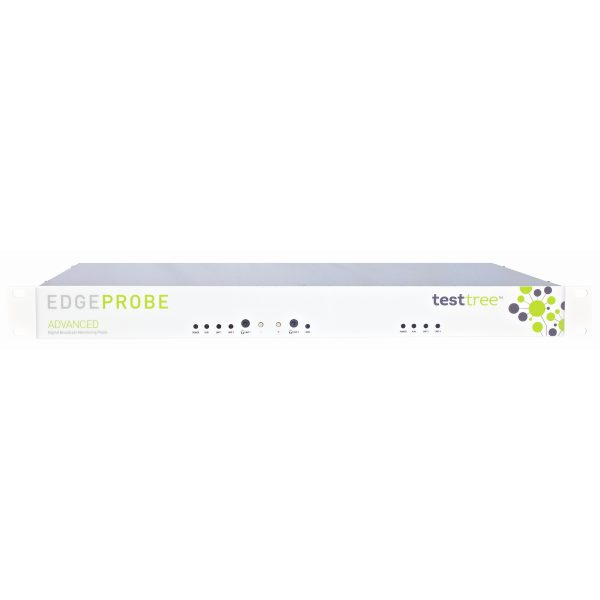

EdgeProbe Advanced DAB/DAB+ 四通道高级监测探头168MHz至240MHz |TestTree (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
无论是否与网络监控系统结合，EdgeProbe Advanced都提供了一个强大的广播网络警报和诊断工具，使数字无线电网络运营商能够监控全球趋势并预测可能的故障。
EdgeProbe Advanced 能够通过其射频输入（最多 4 个 1RU）监控发射器输出和接收区域的 DAB/DAB+ 信号。
通过 RF 输入进行 DAB/DAB+ 监控（1RU 中最多 4 个）
信号电平、MER、SNR、FIC BER、MSC BER（前/后，每个子通道）
兼容的频段 III VHF（168 至 240 MHz）
信道 RF 频谱和星座图显示
RF 肩部上/下测量
模式 I、II 支持;自动检测
本地模拟音频输出：通过前面板控制
TX 或接收区域的 SFN 监控
在 TX 站点上：
射频信号时间同步;检测高达 +/- 1.2 秒的时间漂移
在接收区域（SFN 重叠区域）：
通道脉冲响应（回声），具有高级回声模式模式：即使主（最紧张的）回声发生变化，也能更好地识别错误;如果主回声消失，则不进行时移
TII 检测 （Main/Sub ID）
DAB 传输监控
Ensemble Service Plan：检查集合结构并告警 Service ID 是否存在
服务信息 （SI）
32 GB 内部存储（1RU 中最多 4 个）
警报日志和射频参数趋势长达4个月
CSV 格式文件。可通过 Web GUI 或 FTP 连接（自动化脚本）下载
内部 GNSS 接收器（硬件选件）
生成一个内部 1PPS 参考信号，用于 SFN 同步测量 – 该信号独立于调制器的参考信号
GPS & GLONASS 支持
应用
SFN 网络的 24/7 监控和维护：TX 传输和 SFN 重叠接收区域
为服务等级协议生成服务可用性报告
通过识别全局趋势来规划和改进网络配置
好处
独立、易于使用和配置、快速部署、SNMP 兼容
通过预测和识别问题来降低 TX 站点的维护成本
通过在您的客户之前检测并防止网络降级来提高客户满意度
远程访问，与低带宽控制网络 （GPRS/3G/4G） 兼容
低功耗 25W

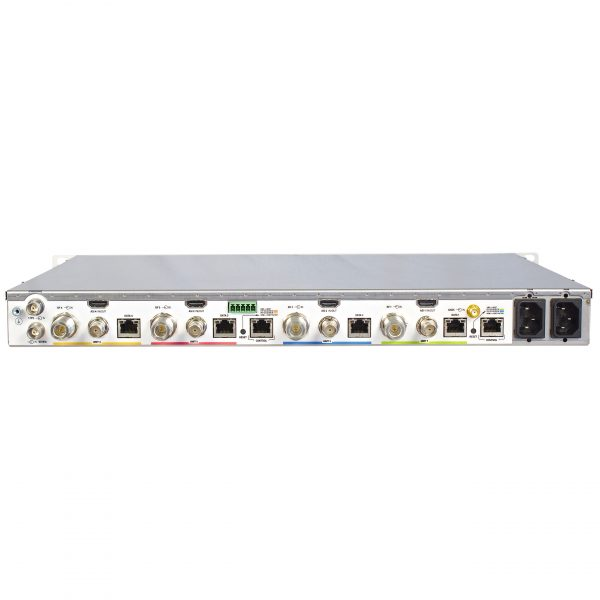

接口
射频连接器输入
多达 4 个 RF 输入（N 型母头 50 Ω）
标准
DAB/DAB+
频率范围
168 至 240 MHz
射频灵敏度
-80 至 -5 dBm;射频锁定低至 -80dBm
GNSS & Time Reference 硬件选项
1 个 GNSS 天线输入（SMA 型 50 Ω）（GPS/GLONASS），3.3V 天线上电
1x 1PPS 输入（BNC 型母头 50 Ω）
1x 10MHz 输入（BNC 型母头 50 Ω）
多达 4 个模拟音频输出 （TRS 3.5mm） – 前面板
监控功能
射频监控器
解调状态：锁定/解锁
信号电平：-100 至 -5 dBm 测量范围，± 1 dBm
MER：0 至 40 dB，± 1 dB，0.1 dB 分辨率
SNR：0 至 50 dB，± 1 dB，0.1 dB 分辨率
FIC Pre-Viterbi BER
MSC 前/后 Biterbi BER（每个子通道）
信道 RF 频谱和星座图显示
RF Shoulder Upper/Lower 衰减
通道脉冲响应
CIR – 回声：TII 提取（主 ID、子 ID）。现场接收质量的验证。
使用 TestTree 独特的 Echo Pattern 模式：当主（最强）回声发生变化时，在错误识别中更好地进行回声识别;防止在主回声消失时所有回声的时间偏移。
同步监视器
在 RF 级别测量的 SFN 漂移。允许快速识别哪个 TX 站点导致了 SFN 问题
Ensemble 服务计划
检查集合结构：服务和组件信息
警报服务 ID 存在
服务信息 （SI）
扫描
通过 1 个 RF 输入顺序（循环）监控多个频率。监控状态和背景保持在两轮成功的监控之间
扩展内存
高达4x 32 GB的内部存储（每个监控单元）：警报日志和RF趋势长达4个月。CSV 格式文件。可通过 Web GUI 或 FTP 连接下载
物理的
高度：45 毫米 / 1.7 英寸， 宽度： 440 毫米 / 17.3 英寸， 深度： 300 毫米 / 11.8 英寸
格式：1 RU，宽 19 英寸，电源：100-240 VAC +/-10%
功耗：25W，冗余电源（硬件选项）
环境
工作温度
-20 至 55°C / -4 至 131°F
储存温度
-20 至 70°C / -4 至 158°F
湿度
0 至 95%，无冷凝
