EdgeProbe Advanced ATSC 3.0/1.0 四通道高级监测探头40MHz至1000MHz |TestTree (在产)

在TX输出或接收区域进行准确的RF和SFN测量

RF 频谱显示和 Shoulders（带外）监测

信号电平、SNR、MER（L1 基本、L1 细节、PLP）、BER LDPC 迭代

TX SFN 测量：RF 帧漂移

接收区域 SFN 测量：具有 TX ID 解码和回声关联的通道脉冲响应（回声）

兼容的 ATSC 1.0

1RU 中多达 4 个 RF 输入

配电链路 STLTP 监控

IP网络质量：抖动，FEC支持（数据包丢失和恢复）

SFN 同步：STLTP 网络延迟

STLTP 完整性

在 Head-End 和 / 或 TX 站点

适用于 Lighthouse 方案的 ATSC 3.0 内容监控

PLP 和服务列表解码

比特率和频道使用情况监控

ATSC 1.0 TS 监控

ETSI TR 101 290 优先级 1、2、3

多路复用服务结构：服务/PID 列表、比特率、加扰/PCR 存在

射频测量和通道比特率历史存储

警报日志、RF 参数趋势和信道比特率可存储长达 4 个月

CSV 格式文件，可通过 Web GUI 或 FTP 连接下载（自动化脚本）

ATSC 1.0 的解调 TS 记录 （.ts）

每个监控单元 32 GB 的内部存储空间（1RU 中最多 4 个）

高度可定制的警报

用户定义的警报阈值（最小、最大、滞后）和严重性（严重、警告、信息）

为每个 RF 通道定义的警报模板（配置文件）

SNMP 陷阱可按警报配置

内部 GNSS 接收器（硬件选件）

生成一个内部 1PPS 参考信号，用于 SFN 同步测量 – 该信号独立于调制器的参考信号

双电源（硬件选项）

可以在设备上安装一个额外的电源，以确保电源冗余

应用

• 24/7 网络质量监控：

  • 前端：STLTP 分配（通过 IP、卫星）

  • TX 站点：射频传输质量和稳定性，SFN 同步

  • 接收区域（SFN重叠）：射频信号质量和回声（带TX ID）

• 为Lighthouse场景生成SLA和通道比特率分配统计信息的服务可用性报告

• 通过识别全局趋势来规划和改进网络配置

好处

• 独立、易于使用和配置、快速部署、SNMP 兼容

• 通过预测和识别问题来降低 TX 站点的维护成本

• 通过在您的客户之前检测并防止DTV网络降级来提高客户满意度

• 远程访问，与低带宽控制网络 （GPRS/3G/4G） 兼容

• 低功耗 （25W）

接口

• 射频连接器输入

• 多达 4 个 RF 输入（N 型母头 50 Ω）

• 标准

• ATSC 3.0 （NEXTGEN TV）、ATSC 1.0

• 频率范围

• 40 至 1000 MHz

• 射频灵敏度

• -80 至 -5 dBm / 28 至 104 dBμV

• 基带

• 高达 4 个千兆以太网，用于数据输入/输出（VLAN 支持）

  多达 4 个 ASI 输入/输出（BNC 型母头 75 Ω）

• GNSS & Time Reference 硬件选项

• 1 个 GNSS 天线输入（SMA 型 50 Ω）（GPS/GLONASS），3.3V 天线上电

  1x 1PPS 输入（BNC 型母头 50 Ω）

  1x 10MHz 输入（BNC 型母头 50 Ω）

监控功能

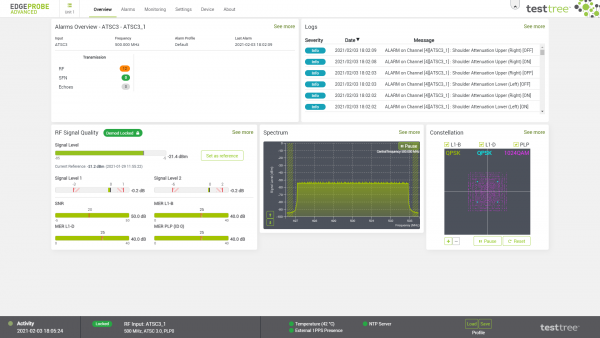

• ATSC 3.0 射频监测器

• 解调状态：锁定/解锁

  光谱、星座显示

  肩部测量： 下 （左）， 上 （右）

  信号电平：-100 至 -5 dBm

  信噪比：0 至 50 dB

  MER：0 至 40 dB（L1-基本、L1-细节、PLP）

  前 LDPC BER、前 BCH BER、后 BCH FER、数据包错误号、LDPC 迭代

• ATSC 1.0 射频监测器

• 解调状态：锁定/解锁

  光谱显示

  肩部测量： 下 （左）， 上 （右）

  信号电平：-100 至 -5 dBm

  信噪比：0 至 50 dB

  后 Viterbi BER

• 接待区 SFN 监视器

• 通道脉冲响应 – 回声：每个回声的延迟/电平警报掩码

  具有 TX ID 检测和回声关联功能

• TX SFN 监控器

• 在 RF 级别测量的 SFN 漂移

  快速识别导致 SFN 问题的 TX 站点

• ATSC 1.0 传输流 - ETR 290 监视器

• MPEG-2 TS 监视器，ETSI TR 101 290 优先级 1、2、3

• ATSC 1.0 服务计划

• 验证区域服务、服务和PID比特率、加扰、服务和PID存在

• ATSC 3.0 内容监视器 - 服务计划

• PLP列表&服务列表与比特率和频道使用情况（理想的频道共享场景 - “灯塔”）

  具有 L1 信息完整解码的调制参数（子帧、PLP 结构）

• ATSC 3.0 STLTP 监视器

• 多达 4 个千兆以太网 STLTP 流输入

  IP 链路监控（IP 抖动、FEC、数据包丢失/恢复）

  STLTP 完整性（内部、外部、L1）

• 循环监控模式

• 通过 1 个 RF 输入顺序（循环）监控多个频率

  监控状态和上下文在两个连续的监控轮之间保持

• 32GB 内存

• 高达 4 个 32 GB 的内部存储空间（每个监控单元）：警报日志、RF 趋势、长达 4 个月的服务比特率。CSV 格式文件。可通过 Web GUI 或 FTP 连接下载。解调 TS 重新编码 （*.ts） 文件。

物理的

• 高度（1 个或 2 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：145 毫米/5.7 英寸

• 高度（4 个监控单元）：45 毫米/1.7 英寸，宽度：440 毫米/17.3 英寸，深度：300 毫米/11.8 英寸

• 格式：1 RU，宽 19 英寸，电源：100-240 VAC +/-10%

• 功耗：每个主动监控单元 10 W

• 冗余电源（硬件选件）

环境

• 工作温度

• -20 至 55°C / -4 至 131°F

• 储存温度

• -20 至 70°C / -4 至 158°F

• 湿度

• 0 至 95%，无冷凝
