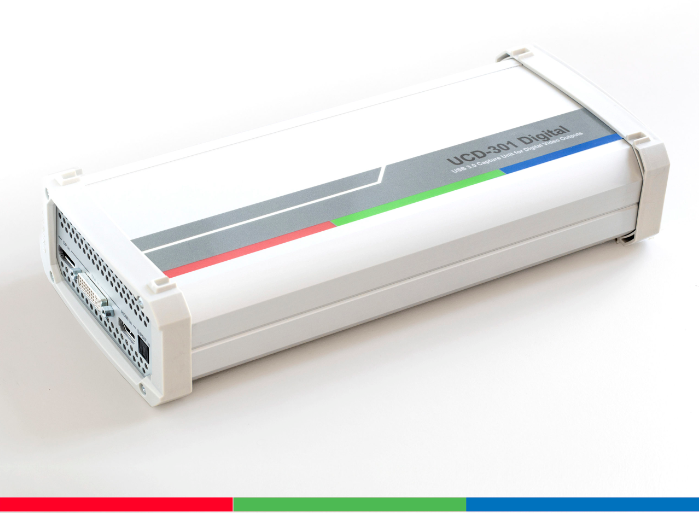

UCD-301 • HDMI & DisplayPort 4K信号分析仪
产品种类:
特性:
描述
UCD-301是一款支持UHD / 4K的信号分析仪，用于测试DisplayPort™和HDMI信号源(source)待测物。UCD-301支持最高HBR2频宽，可以测试HDMI 2.0和DP 1.2a的所有功能。 UCD-301是经过DCP认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort信号源(source)待测物。
可信赖的兼容性测试工具
UCD-301是DCP 认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort 信号源 (source) 待测物。 HDCP 2.3兼容性测试功能属于UCD Console GUI的选购功能，用户可通过单独购买并在UCD-301测试工具上进行授权使用。
自动化测试
用户可以使用C ++代码直接从命令行运行自动化测试。Unigraf还为用户提供了一个脚本库，内部包含详细测试的示例。脚本可通过Unigraf的测试系统界面（TSI）运行，TSI是一种测试软件API，它使系统集成商可以快速可靠地确保其测试设备的功能。 这些脚本可自动执行UCD-301中的所有测试，包括HDCP 2.3的兼容性测试。
独特的功能
电气测试
使用UCD-301 可以验证HDMI和DisplayPort接口中每个信号的连续性，TSI自动化测试范例可以进行程序设置和目标范围限制。 TSI将以“通过/失败”显示测试结果，并且纪录实际测量值。
UCD Console
UCD Console GUI是UCD系列产品的专用软件，用户可通过GUI操作UCD-301的所有测试功能，且可通用于Windows、macOS和Linux系统。 此软件为用户提供了灵活的使用方式，可在不同的角色(Role)状态与功能面板之间自由切换。 UCD Console 具有预览(Preview) 视窗，用于确认采集的视频和音频，同时还有监视UCD-301中的链接参数面板、内建图形产生器、EDID编辑器与HDCP控制功能。
数位学习中心：UCD Console GUI
UCD Console Pro
您可以使用UCD Console Pro功能将调试提升到更高的水平。 Pro功能是单独提供的选购软件。 可用于测试接收器或信号源(source)设备。请参考下表以比较UCD Console和UCD Console Pro的功能差异。
注意：HDCP 2.3测试功能属于UCD Console Pro的选购功能。
注意：Console Pro 包含 TSI Advanced Test Set (高级测试集)。
| Role | Feature | UCD Console | UCD Console Pro for Testing Source DUT |
|---|---|---|---|
| Testing HDMI sources (HDMI RX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| EDID editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| InfoFrames | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Testing DisplayPort sources (DPRX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| Video mode and control of the upstream link | ✓ | ||
| EDID editor | ✓ | ||
| DPCD editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Event Log, DP AUX Analyzer | ✓ |
TSI SDK高级测试集
TSI SDK高级测试集可为用户提供例如 EDID和DPCD编辑器以及内置的信号源 (source) DUT测试（ARC，CEC，CRC）。用户可将TSI SDK高级测试集启用到UCD-301。请参考下表比较TSI基本和TSI高级测试集的功能差异。
注意：HDCP 2.3测试功能为UCD Console Pro的选购功能。
注意：电气测试为为UCD Console Pro的选购功能。
| Role | Feature | TSI Basic | TSI Advanced |
|---|---|---|---|
| Testing HDMI sources (HDMI RX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| EDID editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| InfoFrames | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Testing DisplayPort sources (DPRX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| Video mode and control of the upstream link | ✓ | ||
| EDID editor | ✓ | ||
| DPCD editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ |
产品特色
USB 3.0连接界面
4K/超高清@60 Hz 信号分析仪
支持HDMI 2.0和DP 1.4设备测试 (最大HBR2频宽速率)
测试视频、音频和元数据
验证输出信号的连续性
