OPWILL WTS600频谱分析仪频率范围9KHz-6GHz，广泛适用于2G/3G/4G/5G等多种制式测试。WTS600具有业内罕见的高接收灵敏度性能，最小典型平均噪声电平高达-165dBm/Hz。功率测量动态范围高达100dB，最大射频输入功率超过27dBm。WTS600采用7寸超大电容触摸屏设计，分辨率高达1024*600，用户体验极好。

WTS600将高性能、高便携性与可操控性完美的结合，卓越的工程化设计，使其具有体积小和重量轻的特点。同时，配合4.5小时以上工作时长，满足全天各种复杂外场环境信号测试。WTS600是新一代无线网络建设、升级、维护必不可少的测量工具

功能特性

全数字中频技术
工作频率范围从9KHz到6GHz
最小显示平均噪声电平DANL 高达-165dBm/Hz
功率动态范围高达100dB，最大测试功率27dBm
SSB相位噪声典型值-90dBc/Hz @10kHz偏移
最小分辨率带宽（RBW）1Hz
射频衰减范围0~55dB，5dB步进
持邻道功率，通带功率，发射带宽，占用带宽，CI等多项测试
零带宽测试支持AM，FM，FFT，IQ等多种方式解调
7寸彩色触摸电容屏显示，高分辨率1024*600
强大的仪表文件批量编辑/删除/过滤等管理功能
支持普通，黑白，夜视，高亮等多种显示模式
4.5小时续航时间

技术规格

技术指标	WTS600/WTS600R
测量模式
扫频模式	普通扫频,邻道功率比,通道功率,OBW/EBW,载噪比
零频模式	AM,FM,FFT,IQ 解调
频率
频率范围	9 kHz 至 6GHz
计数器分辨率	1 Hz
频率范围	零带宽,100 Hz ~6GHz
频率分辨率	1 Hz
频率参考源
基准频率	100 MHz
初始精度（15℃至 35℃）	<±1 ppm
温度稳定性	<±0.5 ppm
老化率	<1.5 ppm/ 年
SSB相位噪声@1GHz
10 kHz载波偏移	<-90 dBc/Hz（典型值）
100 kHz载波偏移	<-100 dBc/Hz（典型值）
1 MHz载波偏移	<-115 dBc/Hz（典型值）
带宽
分辨率带宽RBW（-3 Db）	1 Hz 至 3 MHz，步进为 1-3-10
滤波器形状因子（60 Db：3 Db）	<5
视频带宽VBW（-3 Db）	1 Hz 至 3 MHz，步进为 1-3-10
幅度
测量范围	显示平均噪声电平（DANL）至 +27 dBm
测试精度	±1.5Db
参考电平范围	-160dBm~+40dBm
衰减器范围	0Db~55Db,5Db步进
幅度单位	dBm/dBv/dBmV/dBuV/V/Mv/Uv/W/Mw/Uw/Nw/Pw
最大承受直流电压	50 V
最大损坏电平	连续信号 +28 dBm (50MHz~6GHz) 脉冲信号 +31 dBm (50MHz~6GHz) 注：射频衰减为30Db 连续信号 +28 dBm (50MHz~6GHz)
+10 dBm (9kHz~50MHz)
显示平均噪声电平（DANL）
测试条件：参考电平小于-40dBm，射频衰减为 0 Db，迹线平均次数 ≥ 50，归一化到 1 Hz， 20℃至 30℃，输入阻抗为 50 Ω
前置放大器关	9 kHz 至 10MHz	<-143 dBm（典型值）
10MHz 至 1GHz	<-157 dBm（典型值）
1 GHz 至 2 GHz	<-156 dBm（典型值）
2GHz 至 3 GHz	<-152 dBm（典型值）
3 GHz 至 4 GHz	<-152 dBm（典型值）
4 GHz 至 5 GHz	<-146 dBm（典型值）
5 GHz 至 6 GHz	<-145 dBm（典型值）
前置放大器开	9 kHz 至 10MHz	<-147 dBm（典型值）
10MHz 至 1GHz	<-165 dBm（典型值）
1 GHz 至 2 GHz	<-165 dBm（典型值）
2GHz 至 3 GHz	<-163 dBm（典型值）
3 GHz 至 4 GHz	<-164 dBm（典型值）
4 GHz 至 5 GHz	<-159 dBm（典型值）
5 GHz 至 6 GHz	<-155dBm（典型值）
显示功能
显示电平
显示格数	1,2,3,5,10,15,20Db
显示点数
普通带宽	551（典型值）
零带宽	1024
迹线
迹线个数	4
迹线功能	最大保持,最小保持,视频平均,功率平均,冻结,刷新
显示方式	只显示数据,只显示内存,数据和内存,数据加/减内存,数据到内存
射频输入 VSWR
测试条件：（射频衰减 ≥ 10 Db）
VSWR	300 kHz 至 3 GHz	<2（标称值）
3 GHz 至 6 GHz	<2（标称值）
非线性指标
二次谐波失真	测试条件：射频衰减为 10 Db ，-30 dBm输入
10MHz~1.5GHz	<-60dBc
1.5GHz-3GHz	无
三阶互调	测试条件：射频衰减为10db，-20dBm输入，频率间隔1MHz
30~3000MHz	+12dBm
3000~6000MHz	+10dBm
杂散响应
残留杂散	<-90dBm，射频衰减为0Db
输入相关杂散	<-80dbc测试条件：射频衰减为0db, -20 dBm输入
中频馈通	<-55dBc; 中频 = 125MHz，
镜像抑制	<-60dbc @ F1±250MHz (F1：输入信号频率)
扫描
扫描时间	扫宽 ≥ 100 Hz	1 ms 至 2,000 s
零扫宽	80μs 至300 s
扫描模式	连续，单次
触发
自由触发
视频触发	阈值可编辑
检波
检波方式	正峰值，负峰值，采样，均值，标准检波

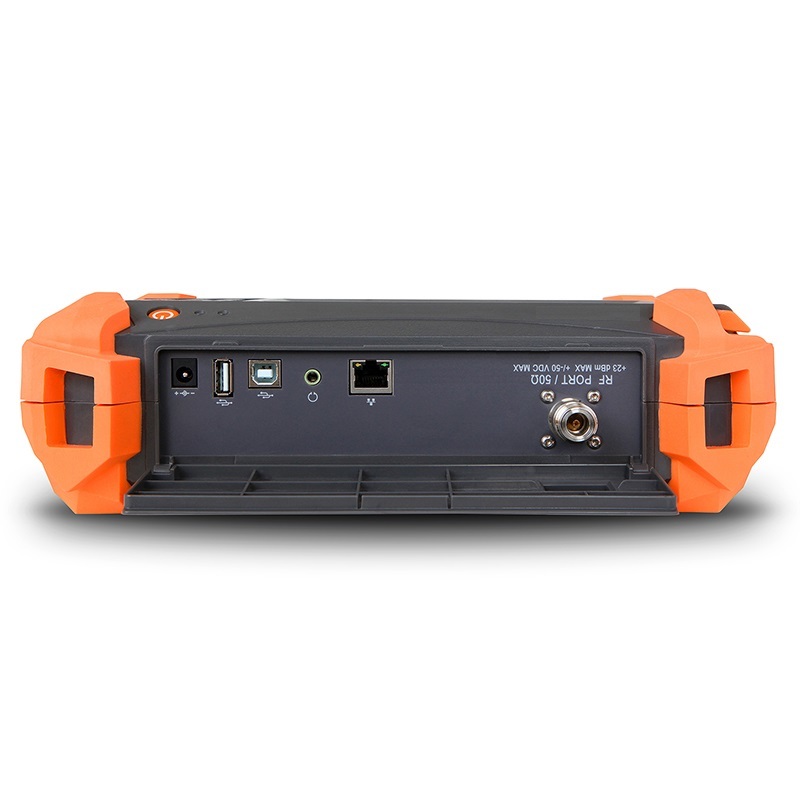

接口
射频信号输入	阻抗	50 Ω
连接器	N 型阴头
参考源
内部参考源	频率	100 MHz，±1 ppm
外部参考源输入	频率	100 MHz
输入电平	0 dBm 至 +10 dBm
阻抗	50 Ω
连接器	SMA（阴）
通信接口
USB接口1	连接器	Type A
USB 接口2	连接器	Type B
网口	连接器	10/100M，RJ-45
电源适配器
输入电压范围	100 V 至 240 V AC，50~60Hz
输出电压范围	16 V DC/3.75A
一般技术规格
语言	中文，英文
显示屏幕	7英寸电容触摸屏，1024×600 像素
内部存储	16GB SD卡
电池	11.8V，7800毫安时锂充电电池
整机功耗	16 W（典型值）
环境
温度	工作温度范围	-10℃至 55℃
存储温度范围	-40℃至 70℃
湿度	0℃至 30℃	≤ 95% 相对湿度
30℃至 40℃	≤ 75% 相对湿度
海拔	操作高度	2000 米以下
尺寸
(宽×高× 深)	290 mm × 175 mm × 75 mm
重量
带电池重量	2. 8 kg

* 上述参数如有变化，恕不另行通知；

备注：

(1) 技术指标适用于以下条件：仪器处于校准周期内，在0℃至55℃温度环境下存放至少两小时，并且预热40分钟。对于本手册中的数据，若无另行说明，均为包含测量不确定度的技术指标。

(2) 典型值：表示在室温（约25℃）条件下，80%的测试结果均可达到的典型性能。该数据并非保证数据，并且不包含测量的不确定度。

(3) 标称值：表示预期的平均性能或设计的性能特征，如50Ω连接器。该数据并非保证数据，并且是在室温（约25℃）条件下测量所得。

(4) 测量值：表示在设计阶段测量的性能特征，进而可与预期性能进行比较，如幅度漂移随时间的变化。该数据并非保证数据，并且是在室温（约25℃）条件下测量所得。

(5) 如无另行说明，手册中的所有图表来自于多台仪器在室温下所测量的结果。

订货信息

型号	产品名称
主机
WTS600	6G频谱分析仪
WTS600R	6G场强分析仪
标准配件
	1电源适配器；1个
	可充电锂电池，1个
	电子光盘，包含电子版用户手册；1张
	仪表包；1 个
	测试电缆
	主机三年保修，适配器和电池一年保修
