CLGD DOCSIS 电缆负载生成器是业界领先的 DOCSIS RF、SC-QAM 和 OFDM DOCSIS 负载生成测试解决方案。CLGD 模拟整个电缆头端，包括真实世界的 HFC 电缆规划 RF 损伤。
实时下行调制
上游任意波形传输高达 684MHz
生成多达 8 个 OFDM 载波
生成模拟视频和连续波载波
应用真实世界的 RF 损伤
支持 DOCSIS 4.0 FDX 和 FDD
SC-QAM 调制
OFDM 调制
DRFI 性能
从单个产品模拟整个 HFC 电缆设备
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
第一款符合 STL Gateway 标准的 ATSC 3.0 调制器用于 Lab！LabMod 结构紧凑、便携且易于使用，可生成实时 ATSC 3.0 射频信号或 IQ 模式文件，支持整个 ATSC 3.0 标准，并支持 LDM。频率范围：70 MHz至6 GHz1 至 55 MHz 的可变带宽2x RF输入，2x RF输出相位噪声：-91.3 dBc/Hz@10kHz@1.2GHz
同厂商产品
下行频率范围：47 MHz至1218 MHz（可扩展至1794 MHz）上行频率范围：5 MHz至204 MHzDOCSIS 3.1、DOCSIS 3.0、J.83/A/B/C和模拟电视同时生成至少80个SC-QAM信道在1002 MHz和1794 MHz之间，使用SFD-K202选项进行DOCSIS 4.0ARB发生器带宽高达200 MHz信号干扰和失真模拟支持 DOCSIS 4.0SC-QAM 调制OFDM 调制DRFI 性能使用 DSA 测量 DOCSIS 电缆调制解调器的范围支持使用 DSA 进行静态上游分析网络操作
DSA DOCSIS 信号分析仪是一款实时仪表级 SC-QAM 和 OFDM DOCSIS 接收器，通过频谱分析仪和直观的触摸屏用户界面支持上游和下游信号分析。实时 DOCSIS 载波分析支持上下游运营商支持高达 1.8GHz长期误码率 （BER） 分析随时间变化的调制误码率 （MER）通道响应测量SC-QAM 接收器OFDM 接收器动态上游分析使用 SFD 测量 DOCSIS 电缆调制解调器的范围支持使用 SFD 进行静态上游分析网络操作
使用 AureLink 验证您的 DOCSIS 4.0 电缆调制解调器 与 CCAP 内核的互操作性以消除问题 在现场遇到。Calian 的 Remote PHY 技术 已经过 DOCSIS 合规性的广泛测试 以及与各种 CCAP 内核的互操作性，以提供 与您的电缆调制解调器进行标准化通信。访问 Remote PHY 状态全电缆调制解调器吞吐量测试支持多种 FDD 和 FDX 测试支持 DOCSIS 4.0 FDX 和 FDD可编程以实现灵活性和未来增强功能基于标准的参考平台32 个 SC-QAM 下行载波5 个 OFDM 下行载波7 个 OFDMA 上行载波4 个 ATDMA 上行运营商R-OOB 载体主动网络维护 （PNM）支持 R-PHY 软件堆栈（GCP、L2TPv3）
CLGD DOCSIS 电缆负载生成器|Calian Advanced Technologies (在产)
产品描述

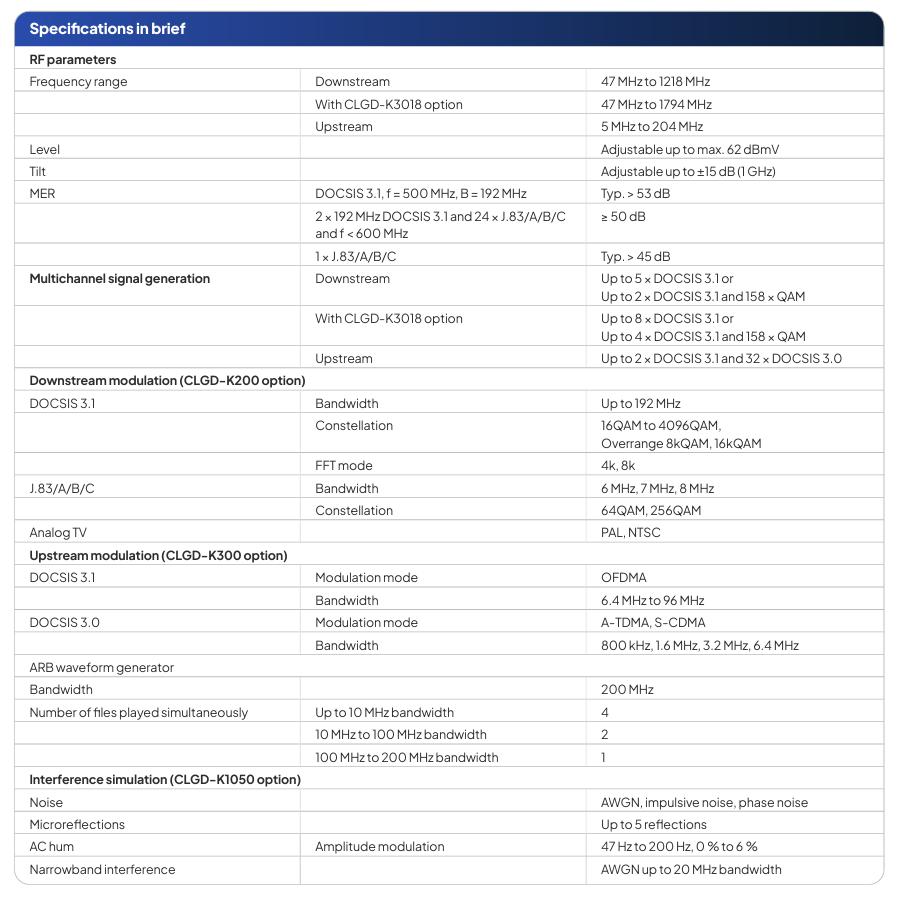

详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Calian CLGD是首个同时产生信号的生成器，适用于DOCSIS 3.1、DOCSIS 3.0、符合J.83/A/B/C的数字有线电视和模拟有线电视。
其下行频率范围为DOCSIS 3.1的108 MHz至1794 MHz，电视的47 MHz至1218 MHz。在此范围内，Calian CLGD生成多个DOCSIS 3.1信道，每个信道带宽高达192 MHz。这些信道的水平、频率、前向纠错（FEC）和星座图可以独立设置。同时，Calian CLGD产生大量数字和模拟电视信号，可以放置在DOCSIS 3.1信号下方或之间。DOCSIS 3.1信道和数字电视信道是实时实现的。要传输的数据可以通过IP输入或由Calian CLGD内部生成。
上行频率范围为5 MHz至204 MHz。在此范围内，DOCSIS 3.1正交频分复用（OFDMA）信号可以与DOCSIS 3.0 TDMA或CDMA信号自由组合。
Calian CLGD灵活的多通道信号生成能力使其能够以可重复的方式模拟网络加载，是测试调谐器、电缆调制解调器和上行CMTS接收器的理想选择。
在相邻频道中QAM和TDMA/CDMA信号对DOCSIS 3.1信号接收的影响是一个非常有趣的研究课题。Calian CLGD通过添加不同类型的干扰，如噪声、反射和窄带干扰，使此类模拟成为现实。
下行频率范围：47 MHz至1218 MHz，可扩展至1794 MHz
上行频率范围：5 MHz至204 MHz
DOCSIS 3.1、DOCSIS 3.0、J.83/A/B/C和模拟电视
DOCSIS 3.1高达八次192 MHz信号带宽
ARB发生器带宽高达200 MHz
下行通道加载场景的信号生成：实时调制DOCSIS 3.1和J.83/A/B/C，DOCSIS 3.1、数字和模拟电视的组合负载模拟
上行电缆调制解调器数据流量模拟：任意组合的OFDMA、TDMA和CDMA信号，触发功能用于突发定时控制
信号干扰和失真模拟：噪声、脉冲噪声和相位噪声，微反射，交流哼声，上倾斜和下倾斜，带有叠加干扰信号的 ingress 模拟
噪声、脉冲噪声和相位噪声：加性白高斯噪声（AWGN）主要由线路放大器噪声和电缆损耗引起。家用电器、电机和开关的电磁干扰引起脉冲噪声。相位噪声由CMTS中的振荡器产生。Calian CLGD可以将这些类型的噪声叠加在所需信号上（单独或同时）。
微反射：连接器、弯曲和电缆中的轻微损坏会导致微反射，导致所需信号中的回声。这些反射可以忽略不计，但总的来说，它们可能会干扰接收。Calian CLGD可以模拟多达五次反射，具有可设置的强度和持续时间。
交流哼声：线路放大器中元件的老化可能导致电缆中的50 Hz/60 Hz交流哼声，导致叠加的幅度调制。Calian CLGD允许用户用可设置的频率和调制深度调制其整个输出频谱。
上倾斜和下倾斜：更高频率导致更高的电缆损耗。这就是为什么到达观众插座的频谱或多或少是下倾斜的。这种效应部分被线路放大器的上倾斜频谱输出所补偿。使用模拟高通和低通滤波器，Calian CLGD可以模拟具有可设置倾斜角度的上倾斜和下倾斜。整个频率范围内的信噪比保持不变。甚至在通道内有倾斜。
带有叠加干扰信号的ingress模拟：有线电视网络扩展到更高频率范围，以及在一些国家将前UHF电视频段用于移动服务，越来越多地导致电缆中的ingress干扰。上行也容易受到ingress的影响，因为许多服务共享相同的频率范围。Calian CLGD可以将干扰信号叠加在所需信号上。水平和带宽可设置。这一特性使其能够分析LTE ingress对DOCSIS 3.1信道接收质量的影响。
