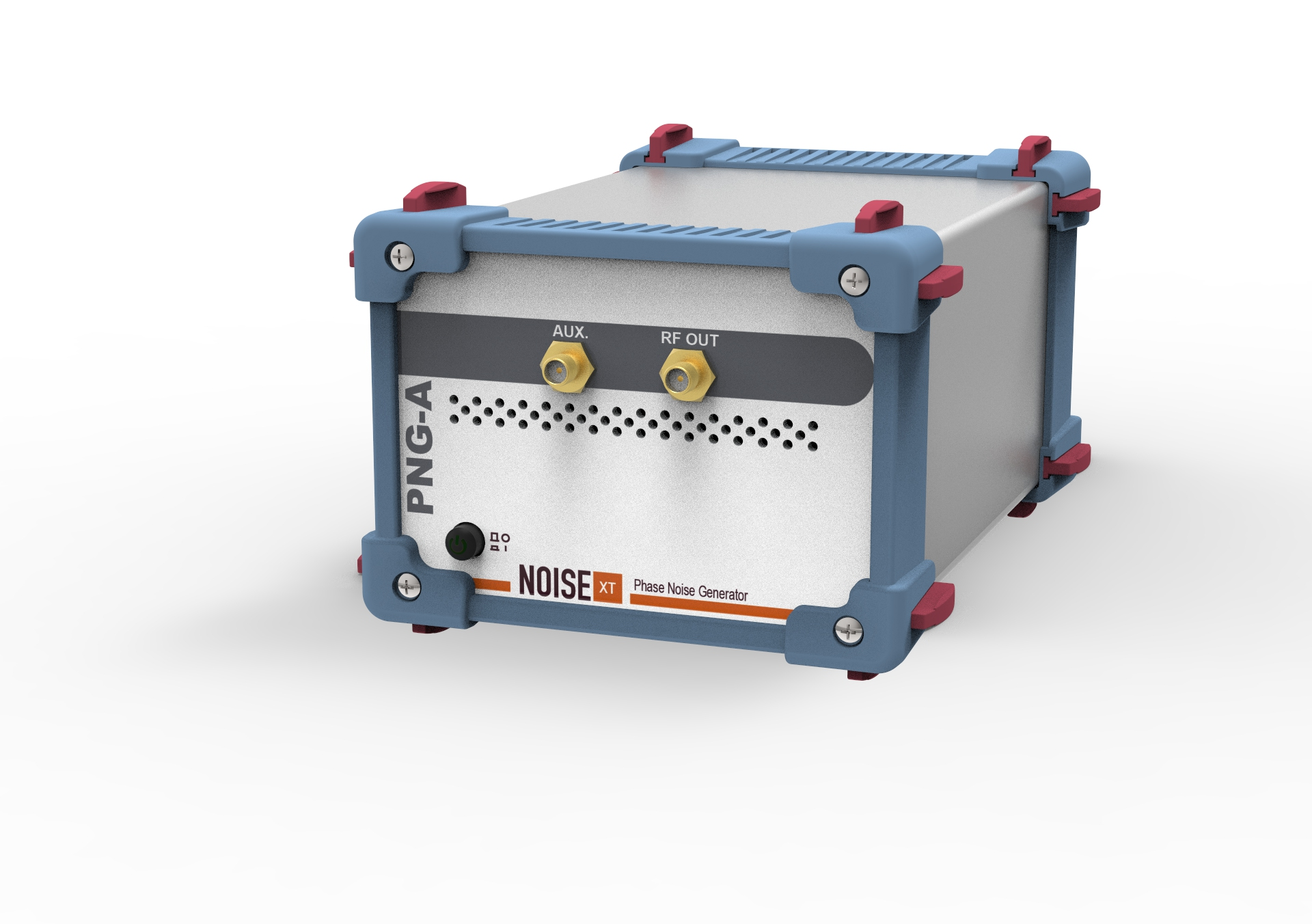

纯数字相位和幅度噪声生成支持相位噪声分析仪的快速校准5 至 35 MHz 输出频率可变输出功率远程可编程的相位和幅度噪声曲线体积小、重量轻 （< 1 kg）非常实惠适用于所有信号源分析仪
SLC 2MHz至7GHz 两通道超低抖动时钟合成器|Noise XT (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SLC 信号发生器
超低抖动时钟合成器
SLC 是一款非常经济实惠的单时钟或双时钟 7 GHz 合成器，在非常小的封装中表现出出色的相位噪声和抖动性能。
SLC 在 10 MHz 时具有 -178 dBc/Hz 的本底相位噪声，是业内相位噪声最低的紧凑型时钟合成器，可以帮助您挑战未来对高速、高带宽软件定义无线电应用 （SDR） 和低相位噪声 PLL 和 DDS 合成的要求。
其高功率输出非常适合驱动混频器的 LO 输入或高速数字时钟。其极低的抖动曲线使 ADC 和 DAC 测试更加准确。该源通常比晶体振荡器更干净，并且可以提供高达 135 dB 的高 SNR。
USB 控制可帮助您将此工具无缝集成到测试项目或 clock distribution 架构中。两个 synthesizer 都可以完全独立地控制，并且不共享任何公共参考频率。但是，当需要相干信号时，它们可以在 10 MHz 参考信号的帮助下相互锁定。
当相位相干很重要时，一个独特的功能允许多个 SLC 对齐其输出。它们不仅像其他信号发生器一样以传统方式锁相，而且即使您在两次测量之间切换到另一个频率，它们的精确相位关系也始终相同。
可选的超低相位噪声 OCXO 允许频率合成器达到其最佳规格，如果这还不够，外部 10/100/400 MHz 参考输入/输出会将其长期频率稳定性（艾伦方差）扩展到原子钟之一。
为什么选择 SLC 系列？
频率范围：2 MHz 至 7 GHz
相位本底噪声：低至 -178 dBc/Hz！
One or Two Clock synthesizers 配置
超紧凑外形盒
SNR 高达 135 dB
USB 控制
0.001 Hz 分辨率
相位相干应用的相位对准
规格
| 规范 | 价值 |
| 输出频率： | 2 MHz 至 7 GHz |
| 频率分辨率： | 0.001 赫兹 |
| 频率切换时间： | < 150 US（可选） |
| 频率驻留时间： | 2 毫秒至 20,000 毫秒 |
| 输出电平： | -30 dBm 至 +13 dBm（4 MHz-4 GHz 时为 +17 dBm） |
| 级别分辨率： | 0.5 分贝 |
| Non-Harmonic 杂散： | -70 dBc，1 kHz 偏移时 |
| 调制： | 直流耦合 FM（8ppm/V VCXO、0.7ppm/V OCXO 选项） |
| 输出连接器： | SMA 母头，50 欧姆 |
典型输出功率水平
以下是整个频段的最大射频输出功率电平。SLC 在其大多数频段和驱动功率要求苛刻的应用中能够达到 +18 dBm。
相位噪声性能
安装了标准相位噪声 （VCXO） 的典型相位噪声。
| dBc/Hz vs offset (Hz) | 100 | 1K | 10k | 100k | 1M | Floor |
|---|---|---|---|---|---|---|
| 10 MHz | -137 | -160 | -168 | -170 | -170 | -170 |
| 100 MHz | -117 | -140 | -154 | -156 | -158 | -164 |
| 1 GHz | -97 | -120 | -134 | -137 | -142 | -160 |
| 2 GHz | -90 | -113 | -128 | -126 | -129 | -160 |
| 3 GHz | -84 | -107 | -123 | -125 | -130 | -160 |
please add +5 dB for guaranteed performance
Typical Phase Noise with ultra low phase noise option installed (OCXO).
| dBc/Hz vs offset (Hz) | 100 | 1K | 10k | 100k | 1M | Floor |
|---|---|---|---|---|---|---|
| 10 MHz | -150 | -163 | -168 | -172 | -175 | -175 |
| 100 MHz | -131 | -143 | -154 | -156 | -158 | -164 |
| 1 GHz | -111 | -125 | -134 | -137 | -142 | -160 |
| 2 GHz | -106 | -120 | -128 | -126 | -129 | -160 |
| 4 GHz | -99 | -114 | -123 | -125 | -130 | -160 |
please add +5 dB for guaranteed performance
典型的残差 FM 计算
残余 FM 可以从具有各种未加权带宽的相位噪声 图中计算出来。
| RMS FM （Hz） 与载波 | 10 | 100 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|
| 50 – 3k 赫兹 | 0.001 | 0.007 | 0.061 | 0.094 | 0.19 |
| 300 – 3.4k 赫兹 | 0.001 | 0.008 | 0.066 | 0.107 | 0.19 |
| 20 – 15k 赫兹 | 0.005 | 0.032 | 0.303 | 0.595 | 1.03 |
典型 RMS 抖动计算
根据 Clock 的频谱纯度，可以提取 Jitter。
| 抖动 RMS （fs） 与载波 （MHz） 的关系 | 10 | 100 | 1000 | 2000 | 4000 |
|---|---|---|---|---|---|
| 10 – 1M 赫兹 | 67 | 32 | 44 | 54 | 27 |
| 10 – 10 兆赫兹 | 66 | 81 | 78 | 33 | |
| 10 – 40 兆赫兹 | 98 | 87 | 83 | 35 | |
| 10 – 100 兆赫兹 | 89 | 84 | 36 |
SLC 尺寸。
有关更多规格，请下载库的 pdf 文件
主要选项列表
选项 1：超低噪声 OCXO。
选项 2：高速频率开关时间 < 150 us。
文件
| 文件描述 | 文件名 | 时间 |
| SLC 数据表 – PDF | SLC 数据表 v3b |
