    SignalShark3330 8kHz至8GHz模块式户外防水型实时频谱分析仪/接收机|Narda (在产)

    频率范围 8 kHz 至 8 GHz

    扫描速度最高达50 GHz/s

    40 MHz 实时带宽，并具有非常高的频率分辨率

    FFT 重叠不低于 75 %

    FFT s长度：16 384

    100 % POI（侦听概率）最小信号持续时间

    > 3.125 µs 具有完整的幅度精度

    > 2 ns 不考虑幅度精度

    IP65-级防护，设计坚固，压铸铝防护外壳

     独立工作，支持LTE和直流供电

     低耗电

    开放式系统平台

    支持第三方Windows 10应用直接安装运行


    参考价格 ：

    厂家：Narda （收录10个产品）

    产地：德国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    SignalShark3330  8kHz至8GHz模块式户外防水型实时频谱分析仪/接收机|Narda

    SignalShark® - 实时室外远控分析仪  实时户外远程分析仪，用于探测，分析，分类和定位8 kHz至8 GHz之间的RF信号。 支持AoA和TDOA自动测向和定位。 根据需求可用于固定安装或半静态使用。 出色的射频性能可以快速地解决复杂的测量和分析任务。 基于Windows 10的第三方应用程序开放平台。 “ SignalShark 3330室外机”系列的特点是坚固耐用且带有防风雨的压铸铝外壳，防护等级为IP65，也可用作散热器。 紧凑的尺寸可以把接收机安装在靠近天线的位置，从而使天线电缆缩短且灵敏度高。

    德国设计制造


    SignalShark - 实时室外远控分析仪

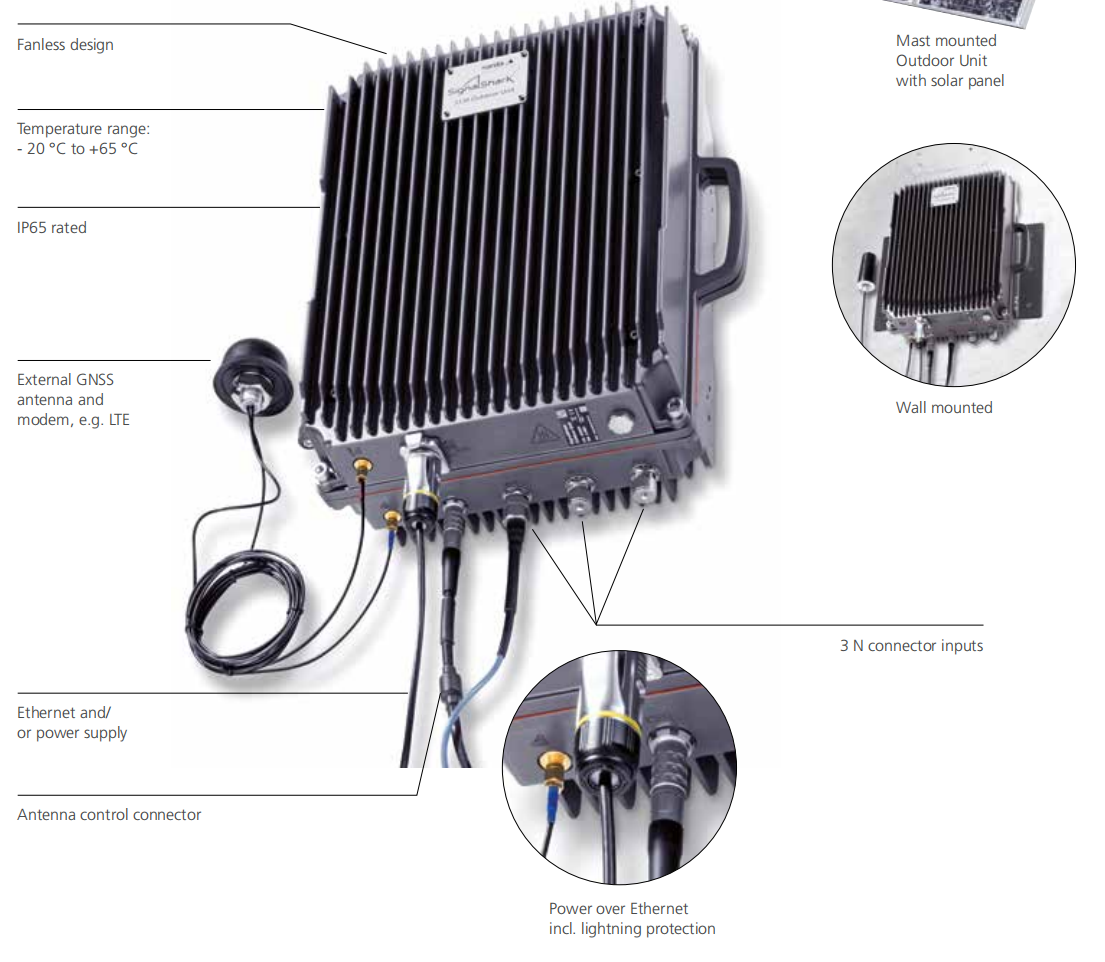

    坚固耐用且防风雨的IP65等级压铸铝外壳，也用作散热器，实现无风扇设计，使SignalShark 3330成为室外频谱监测应用的理想解决方案。

    单根线缆解决方案。 SignalShark室外机PoE使用单根以太网电缆进行数据通信和供电。 这大大简化了与建筑物的连接。

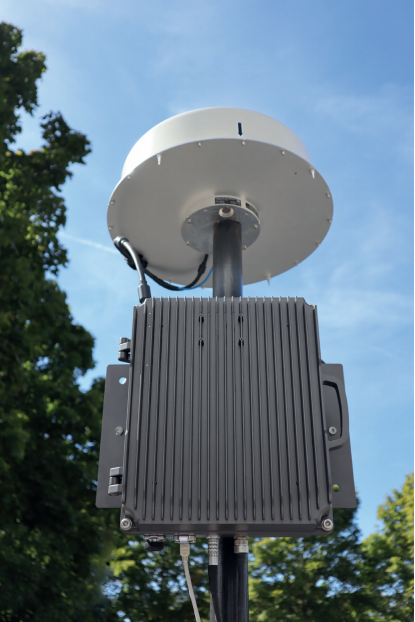

    LTE调制解调器和直流电源无人值守运行。SignalShark室外机由DC供电，并具有集成的LTE网关。 借助太阳能电池板，无需建立特殊的基础设施即可按需建立监测站。

    完备的SCPI参考命令集和符合VITA 49的I / Q数据流可以使用户在每个软件环境中轻松集成。

    在40 MHz的实时带宽内，它可计算多达16 384个的FFT，且重叠至少75％。 这意味着即使信号非常短且很少出现，也可以可靠地被探测到。

    自动DF天线和集成的统计定位算法允许基于AOA定位发射源。 SignalShark已经集成在第三方TDOA系统中。

    SignalShark室外分析仪具有三个可切换的RF输入，以及一个出色的抗过载RF前端，具有出色的高灵敏度和宽动态范围。


    远控实时分析仪适用于对频率范围8 kHz 至8GHz的信号进行检测、分析、分类以及定位。适用于固定点监测，支持自动测向、AoA和TDOA定位。

    具有优异的射频性能，能够快速可靠地完成复杂环境测量和分析任务。Windows 10系统平台，兼容第三方应用。


    • IP65-级防护，设计坚固，压铸铝防护外壳

      •  独立工作，支持LTE和直流供电

    •  低耗电

    • 开放式系统平台

      • 支持第三方Windows 10应用直接安装运行

    • 频率范围 8 kHz 至 8 GHz

    • 带监测，扫描速度最高达50 GHz/s

    • 40 MHz 实时带宽，并具有非常高的频率分辨率

      • FFT 重叠不低于 75 %

      • FFT s长度：16 384

    • 100 % POI（侦听概率）最小信号持续时间

      • > 3.125 µs 具有完整的幅度精度

      • > 2 ns 不考虑幅度精度

    • 高动态范围（HDR）接收机

    • 满足ITU-要求的测量和应用

    • 两个独立的FFT和接收机处理通道，支持同时进行频谱监测和信号分析解调

    • 通用SCPI协议远程控制

    • VITA 49 数据流（采样率达25.6MHz）存储和后处理

    • VITA 49 FFT数据流带宽达 40 MHz ，支持实时频谱数





    关键词:



    技术规格
    SignalShark 3330 主机
    频率
    频率范围8 kHz-8GHz
    扫描速度(全频段)>50 GHz/s @RBW=1.6MHz
    >32 GHz/s @RBW=100 kHz
    RBW(实时频谱)1 Hz~800 kHz
    RBW(扫频)1 Hz~6.25 MHz
    CBW(电平表)25 Hz~40 MHz
    EMC滤波器带宽(频谱和电平表)10 Hz,100 Hz,200 Hz,1kHz,9kHz,10 kHz,100 kHz,120 kHz&1 MHz
    检波器(频谱和电平表)  +Pk,RMS,-Pk,Avg&采样
    CISPR检波器(电平表)Cpeak(准峰值)、CRMS&CAvg(必须选择CISPR带宽的EMC滤波器)

    相位噪声(SSB)
    fc      df =1 kHz    df =10 kHz    df=100 kHz  df =1 MHz     df=10 MHz

    10 MHz <-120dBc(1/Hz  <-130dBc(1/Hz)<-135dBc(1/Hz)

    1 GHz<-90dBc/(1/Hz)<-101dBc(1/Hz)  <-101dBc(1/Hz)<-112dBc(1/Hz)<-132dBc(1/Hz)
    基准频率  偏差：              <1 ppm
            包括初始偏差、前2年老化和温度响应
    幅度

    HDR
    (高动态范围)

                      显示平均噪声电平
                       (DANL)(噪声系数)
                      @衰减=0 dB,预放关    		SignalShark具有无互调高动态范围和高灵敏度，可以检测大信号存在条件下的小信号。

    以下的无杂散动态范围(DANL)和IP2/IP3指标在相同设置下是有效的。
    1 MHz≤f≤44 MHz:

    44 MHz<f≤3 GHz:

    44 MHz<f≤3 GHz:

    3 GHz<f≤8 GHz:    		  <-160 dB(mW/Hz)

      <-159 dB(mW/Hz)

      -162 dB(mW/Hz)(typ.)

      <-152 dB(mW/Hz)    		(噪声系数<14dB)

    (噪声系数<15dB)

      (噪声系数12dB)

      (噪声系数<22dB)
    二阶截止点(IP2,2单音)
    @衰减=0 dB,预放关    		4MHz≤f<42 MHz b

    42 MHz≤f≤8GHz    		  >60 dBm
      40 dBm(typ.)

     三阶截止点(IP3,2单音)
    @衰减=0 dB,预放关
    3 MHz<f≤44 MHz

    44 MHz<f≤630MHz

    630 MHz<f≤3 GHz

    44 MHz<f≤3 GHz
    3 GHz<f≤8 GHz    		  >20 dBm(26dBm typ.)

      >4 dBm

      >6 dBm
      14 dBm(typ.)
      >5dBm(12dBm typ.
    电平不确定度

    剩余响应(杂散)c
    @衰减=0dB    		9 kHz≤f≤8GHz             <±2 dB
    8 kHz≤f≤44 MHz

    44 MHz<f≤3 GHz

    3 GHz<f≤6 GHz
    6 GHz<f≤8 GHz    		<-120

    <-115

    <-100

    <-105    		dBm

    dBm

    dBm

    dBm    		个别频率<-100 dBm

    个别频率<-100 dBm

    个别频率<-95 dBm

    个别频率<-85 dBm
    IF抑制                                     >80dB
    镜频抑制                                   >80dB


    实时频谱

    100%POI信号时长
    RBW=800    kHz                 >3.125 μs,并具有完整的幅度精度的信号

                                 >2ns,不考虑全部幅度精度
    频谱速率

    FFT重叠    		1,600,000频谱/秒                 @RBW=800 kHz和75 %FFT重叠率
    Fsoan>20 MHz

    Fspan≤20 MHz,RBW≤400kHz    		  75 %

      87.5 %

    射频输入
    射频接口
    (可切换)    		1xN型，50Ω,插孔
    3xSMA型，50 Ω,插孔
    射频损毁电平                                20 dBm
    最大标称射频电平15 dBm
    最大DC电压                                  25 V
    回波损耗
    12 kHz≤f≤3 GHz

    3 GHz<f≤6 GHz

    6 GHz<f≤8 GHz
    >9.54 dB
    12 dB(typ.

    10 dB(typ.
    使用和未用输入端口隔离度
    8 kHz≤f≤1GHz

    3 GHz

    8 GHz
    60dB(nom.)

    50 dB(nom.)

    35 dB(nom.)

    通用规格
    衰减器0～30 dB(0.5 dB步进)
    模数转换器(ADC)

    全球导航卫星系统(GNSS)    		16位

    嵌入式接收机和天线(GPS/QZSS、GLONASS、北斗、Galileo)

    内部存储器    		SSD,mSATA
      30GB系统分区
      28GB配置、设置和用户数据
    可移除存储器接口microSD(SDXC)/USB 2.0/USB 3.0
    外部供电
    主机，DC输入：10-48 VDC
    AC适配器，输入：100-240VAC,输出：12VDC,5.5A
    接头类型：直插式电源接头S1017
    电池
    2x锂离子可充电电池，操作过程中支持热插拔
    使用时间：       约3小时(典型，2块电池同时使用)
    标准通用锂电池充电时间：
    充电时间：    		约4.2小时(标称，2块电池在主机中同时充电)
    约3小时(标称，使用外置充电器)
    尺寸(H×W×D)230mm×335mm×85mm(9.06"×13.19"×3.35")
    重量

    原产地    		约4.1 kg(含一块电池)

    德国
    接口
    10 MHz参考输入                              1xSMA接口，600 Ω,插孔
    PPS/触发输入1xSMA接口，100 kΩ,插孔
    GNSS天线输入
    (用于外接GNSS天线)    		1xSMA接口，50 Ω,插孔
    (为有源天线提供DC电压)
    视频                                        1xDisplayPort(DP)接口
    音频                                        1x3.5 mm耳机接口
                                                内置扬声器
                                                内置麦克风
    千兆网口

    USB    		1xGigE(10/100/1000Base-T),RJ45

    1xUSB    3.0,1xUSB.2.0
    SD卡槽                                      1xmicroSD卡(SDXC)

    远程控制和数据流
    远程控制命令 SCPI
    FFT数据流                                   VITA 49格式
    I/Q数据流                                   VITA 49,采样率25.6MHz
    远控软件 PC、平板或手机(Windows、安卓、IOS)远程桌面

    其他功能
    噪声功率密度测量可使用标记(8个)功能进行测量
    信道功率测量可使用标记(8个)功能进行测量
    占用带宽测量符合ITU-R SM.443-4,自动的中心频率测量和信道功率测量
    可使用标记(8个)功能进行测量
    场强测量
    CISPR检波器    		符合ITU-R SM.378-7
    Cpeak(准峰值)、CRMS&CAvg(必须选择CISPR带宽的EMC滤波器)
    调制检波器AM、FM和PM。同时可使用多达4个不同的检波器。
    频偏测量对应于CBW≤1MHz(使用调制检波器)
    模拟解调和记录支持AM、Pulse、CW、ISB、USB、LSB、FM、PM或I/Q信号解调，具有静噪和AGC功能。
    解调后的信号存储为WAV文 件 。
    音频啸叫用于PIM和干扰查找。哨音的音调根据接收信号的电平不同而发生变化。
    自动测向(DF)使用Narda自动测向天线可对信号发射源进行自动测向。
    自动定位(“热图”)根据测向结果自动计算发射源的位置
    TDOA定位内置GPS提供高精度时间戳用于TDOA定位
    环境参数
    符合MIL-PRF-28800F
    Class 2    		操作温度
    存储温度
    操作湿度
    随机振动
    功能性冲击
    运输跌落
    操作温度-10 ℃至+55 ℃外接电源
    0°℃至+40 °℃  外接电源充电条件下
    湿度<29 g/m³(+30°℃时<93%RH),非冷凝

    气候条件    		存储            1K3 (IEC 60721-3)扩展范围-20 °℃~+70 ℃(移除电池)
    运输            2K4(IEC 60721-3)限制范围-20℃~+70°℃
    操作            7K2(IEC 60721-3)扩展范围-10℃~+55°℃
    机械特性存储            1M3 (IEC 60721-3
    运输            2M3 (IEC 60721-3
    运输            7M3 (IEC 60721-3)

    IP防护
    P 54(连接天线，接口保护套关闭)

    P 67(存放于硬质保护箱)

    合规
    EMC      欧盟
            抗扰性
             辐射    		符合EMC Directive 2014/30/EU和IEC/EC 61326 -1:2013
    EC/EN:61000-4-2,61000-4-3,61000-4-4,61000-4-5,61000-4-6,61000-4-11

    IEC/EN:61000-3-2,61000-3-3,IEC/EN 55011(CISPR 11)Class B
    安全                     符合欧盟Low Voltage Directive 2014/35/EU和IEC/EN 61010 -1:2010
    材质                     符合欧盟RoHS Directive 2011/65/EU




    手册
    Datasheet_SignalShark_3330_Outdoor-Unit.pdf
    Datasheet_SignalShark_3330_Outdoor-Unit.pdf
    发表时间：2024-03-08
    下载
    Signalshark_Integrators_Brochure.pdf
    Signalshark_Integrators_Brochure.pdf
    发表时间：2024-03-08
    下载
    QuickGuide_OutdoorUnit_Online.pdf
    QuickGuide_OutdoorUnit_Online.pdf
    发表时间：2024-03-08
    下载
    SignalShark_UI_Manual_2022-06.pdf
    SignalShark_UI_Manual_2022-06.pdf
    发表时间：2024-03-08
    下载
    产品手册，宣传册，宣传单页


    操作手册


    应用案例


    技术文章


    其他


    适用的驱动软件open

    下列公司通过适当的驱动程序开发，通过其各自的系统和软件解决方案，扩展了Signalshark的应用领域。
    请注意，该软件可能受欧盟和美国的出口管制以及生产国的域外出口管制法律的约束。 您有责任遵守所有法律要求。 有关更多信息，请直接与制造商联系。

    软件解决方案可用于以下应用：



    更多地驱动程序软件在准备中。
    IDA2 und NRA-RX用于对SatCom监测的软件解决方案可以提供
