Freedom R8100 0.25MHz至3GHz无线电综合测试仪|Astronics (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ATS-R8100-DataSheet_2024March11.pdf (freedomcte.com)
R8100 是我们产品系列中高端、超便携的成员。它具有我们行业标准 R8000 通信系统分析仪的所有功能和测试功能，而且还具有内置电池、一流的人体工程学和一套高级功能，这些功能在 R8000 上是可选的。使用 R8100，在台式功率和总体便携性、测试时的 3 级军用规格冲击和振动等级与几乎任何 LMR 测试环境的适用性之间，绝对无需权衡。
包含仪器种类
测量
频谱分析仪
信号强度计
宽带和窄带
功率计
测量接收器
音频计数器
调制范围
AC/DC 电压表
失真表
AM 调制表
FM 偏差计
频率误差计
信号发生器
RF 信号发生器
音频信号发生器
协议生成器
特殊仪器
跟踪生成器
电缆故障定位器
回波损耗/VSWR 电桥（可选）
显示
频谱分析仪
SINAD 仪表
示波器
分布图
眼图
星座显示
功率配置文件
协议
DMR
TETRA 用户测试
TETRA TMO 和 DMO
TETRA 基站
NXDN 常规
P25 常规
P25 线槽
PTC：主动列车控制
dPMR
NCDN Type C 中继
便携

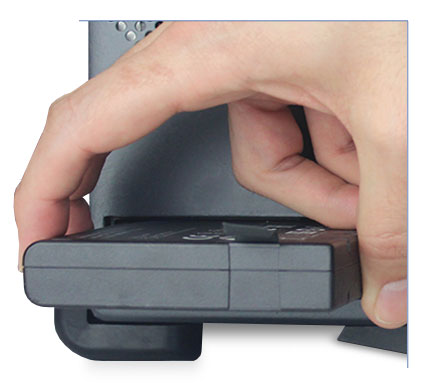

每台 R8100 都配有一块锂离子电池，重量仅为 1 磅（490 克）。电池为设备供电超过 90 分钟，并且在不到 30 秒的时间内即可现场更换。只需打开盖子，取出电池，然后将另一块电池插入设备侧面即可。使用交流电源时，R8100 为内部电池充电，当交流电源断开时，设备无缝地从交流电切换到直流电，而不会中断。R8100 显示屏始终显示可用电池容量。对于需要扩展便携性的应用，也可以购买备用电池和独立充电器。

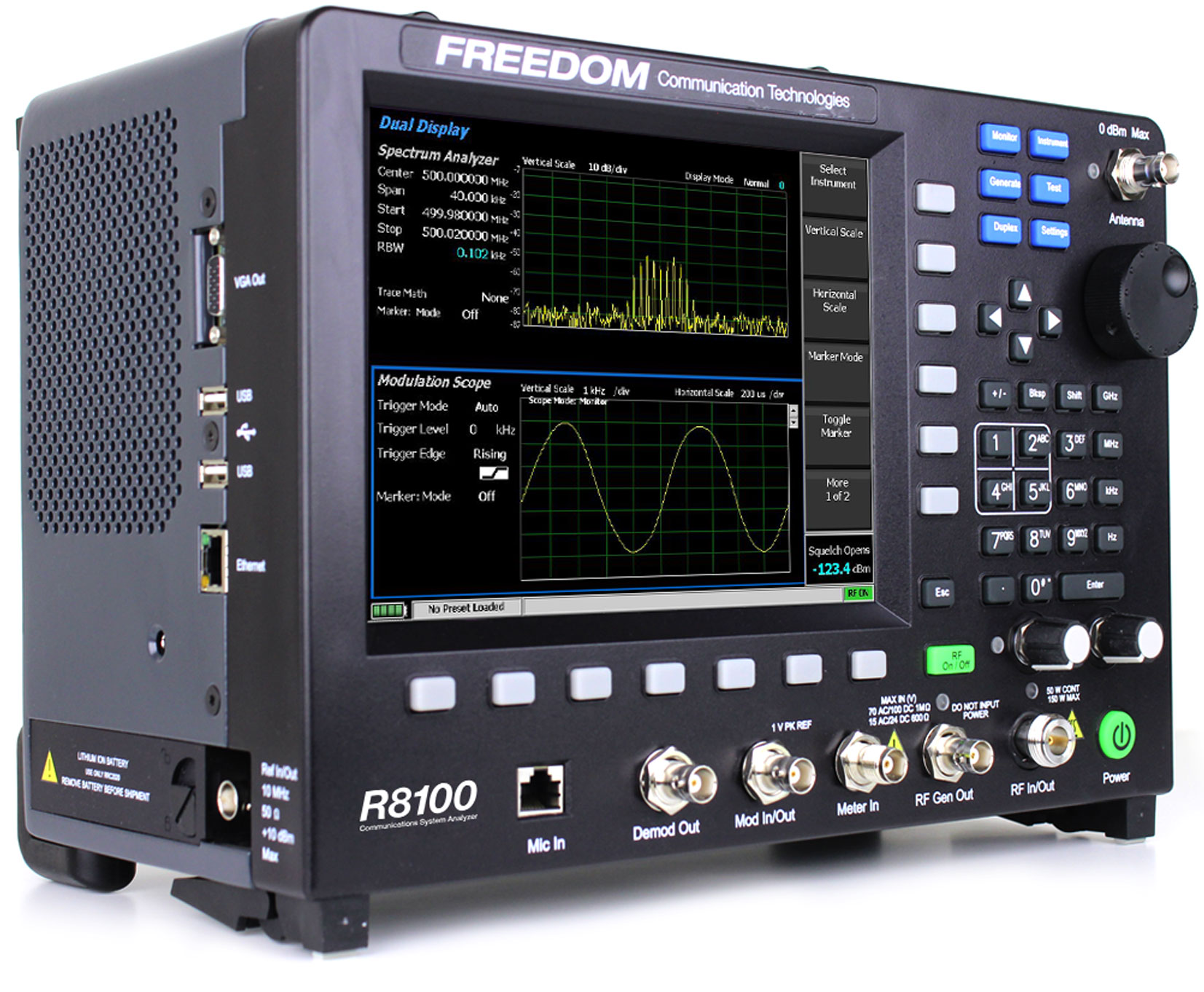

我们专有的“双显示”功能，在同一屏幕上显示载波和调制范围，是每台 R8100 的标准功能，跟踪发生器和电缆故障定位仪也是如此。R8100 的一个独特功能是能够在条形图模式下选择功率计刻度：从 5、50 或 150W 中选择。最后，R8100 还能够以法语、德语和西班牙语显示菜单选项。

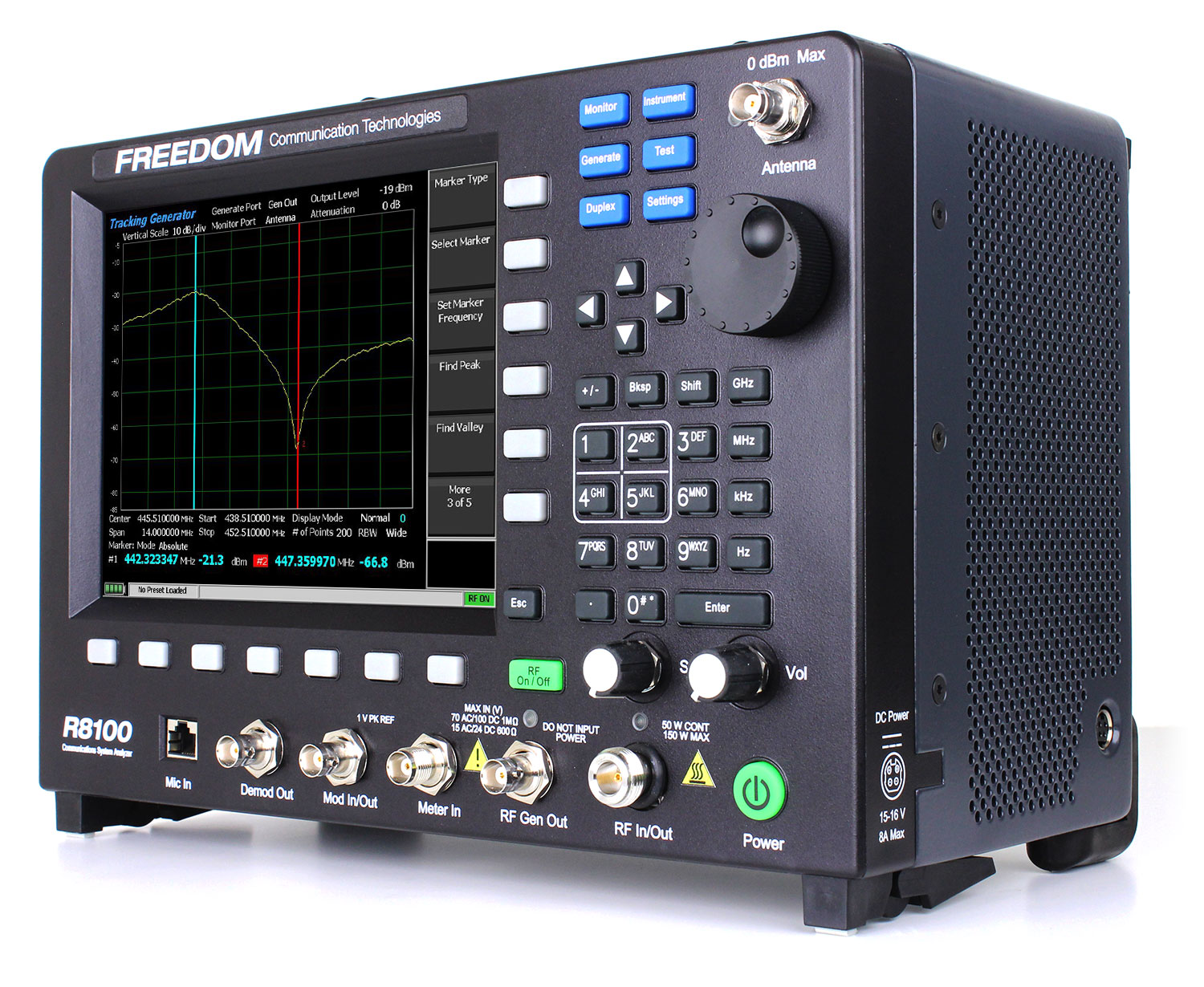

高性能跟踪生成器
我们的跟踪发生器选件提供了一个集成仪器，可将射频发生器设置为与频谱分析仪进行锁步同步的扫描模式。该跟踪器非凡的动态范围和响应时间为测量和维护射频滤波以及组合 IF 滤波器和双工器等网络提供了宝贵的工具。R8100 频谱分析仪具有低本底噪声、FFT 处理以及广泛的显示和标记功能选择，可确保快速、准确的测量。天线回波损耗和 VSWR 测量可以使用可选的回波损耗桥 （R8-VSWR） 进行。

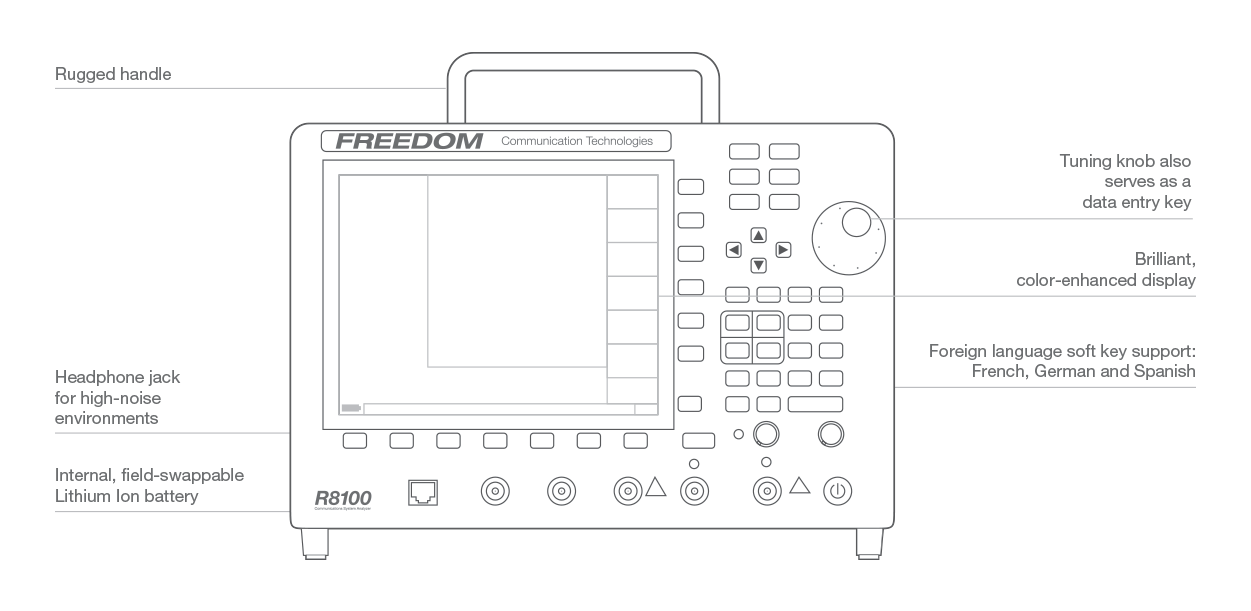

人类工程学
R8100 具有色彩增强的高对比度显示屏，关键测量值以更大的亮蓝色字体显示。它的调谐旋钮还可用作数据输入键，允许用户最大限度地减少导航测试程序所需的手部移动量。它还具有坚固的可折叠金属手柄和耳机插孔，可在高噪音环境中使用。

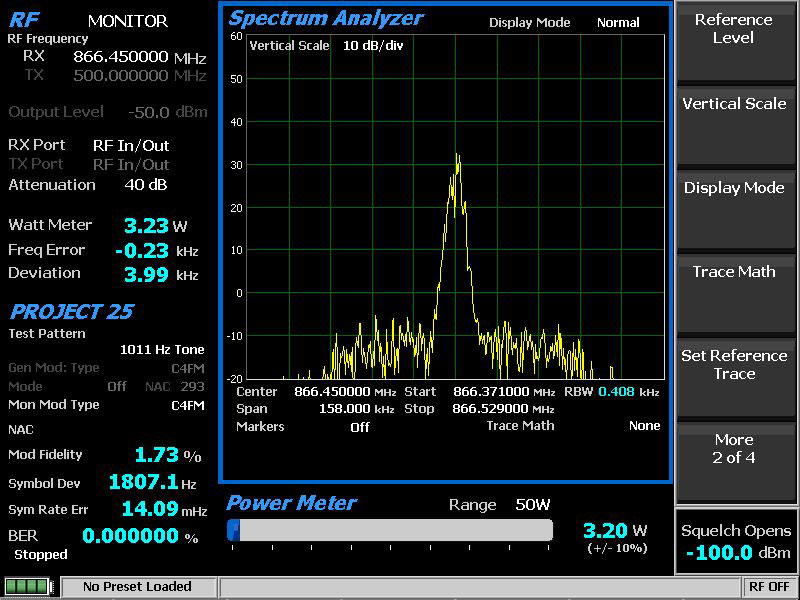

高级频谱分析仪
R8100 配备了卓越的频谱分析仪，在窄跨度下本底噪声远低于 -140 dBm，具有超快速的信号采集功能，4 个标记（2 个标准）以及每格低至 1 dB 的可变垂直刻度。

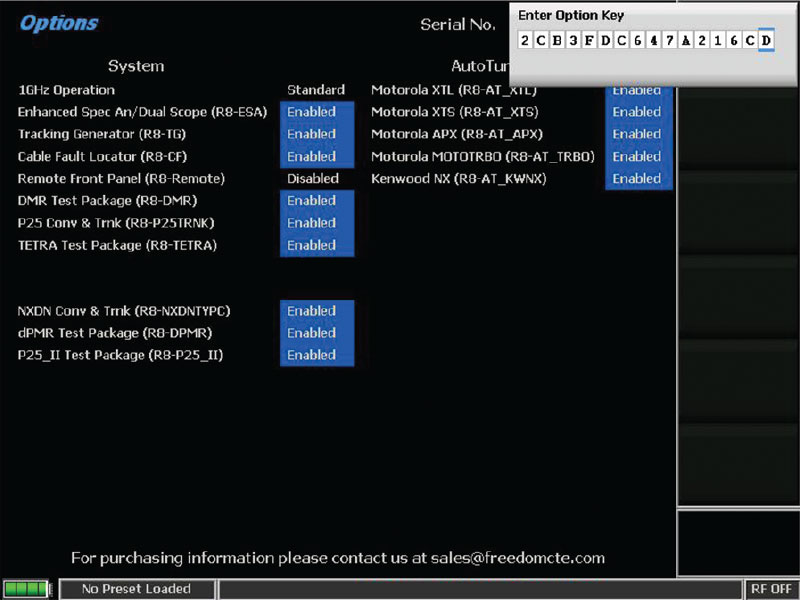

可扩展和可升级

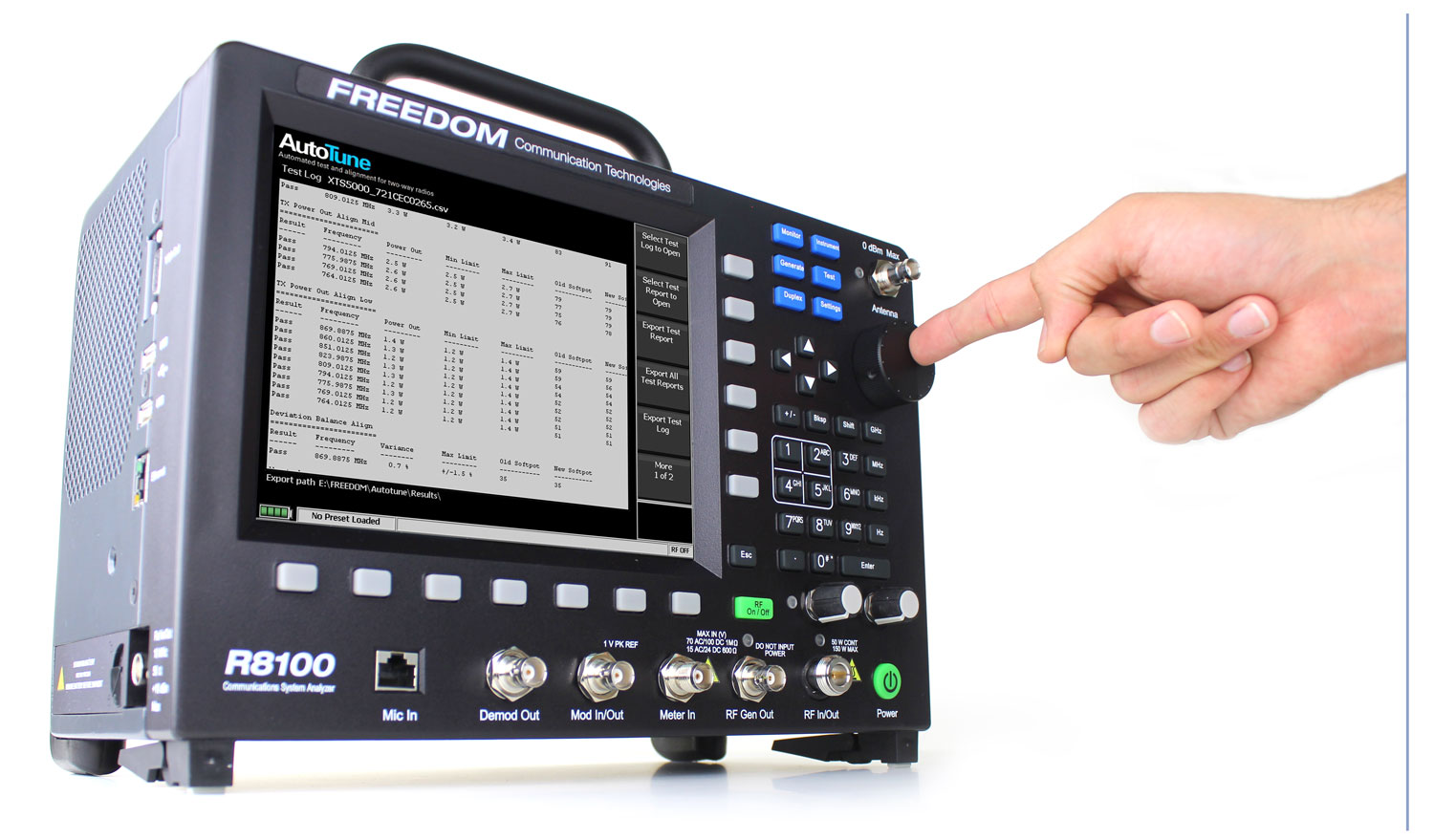

R8100 基于软件的架构允许您在现场添加软件选项和升级。
因此，如果您的需求发生变化，只需订购您需要的功能或协议，然后使用前面板键盘输入 16 位选项键来启用它。

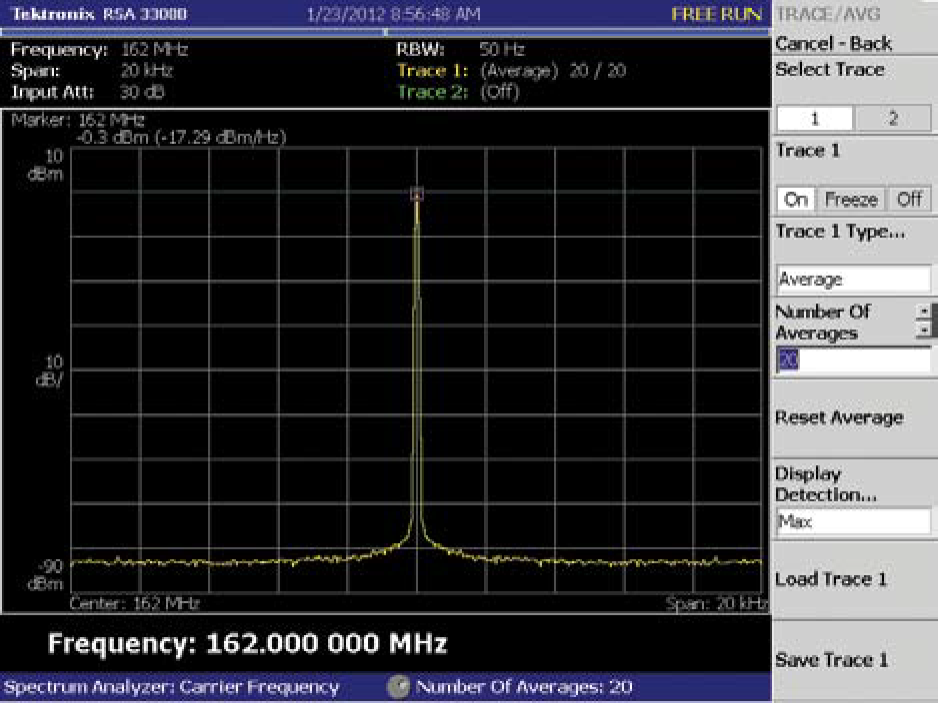

低相位噪声和监控接口
M&C 包括专有命令以及对 IEEE 标准设备 ID 查询的支持，以实现制造测试过程和程序的自动化。这与信号发生器出色的相位噪声性能一起，使其适用于制造和其他高性能应用，从而显著降低资本成本。
规格

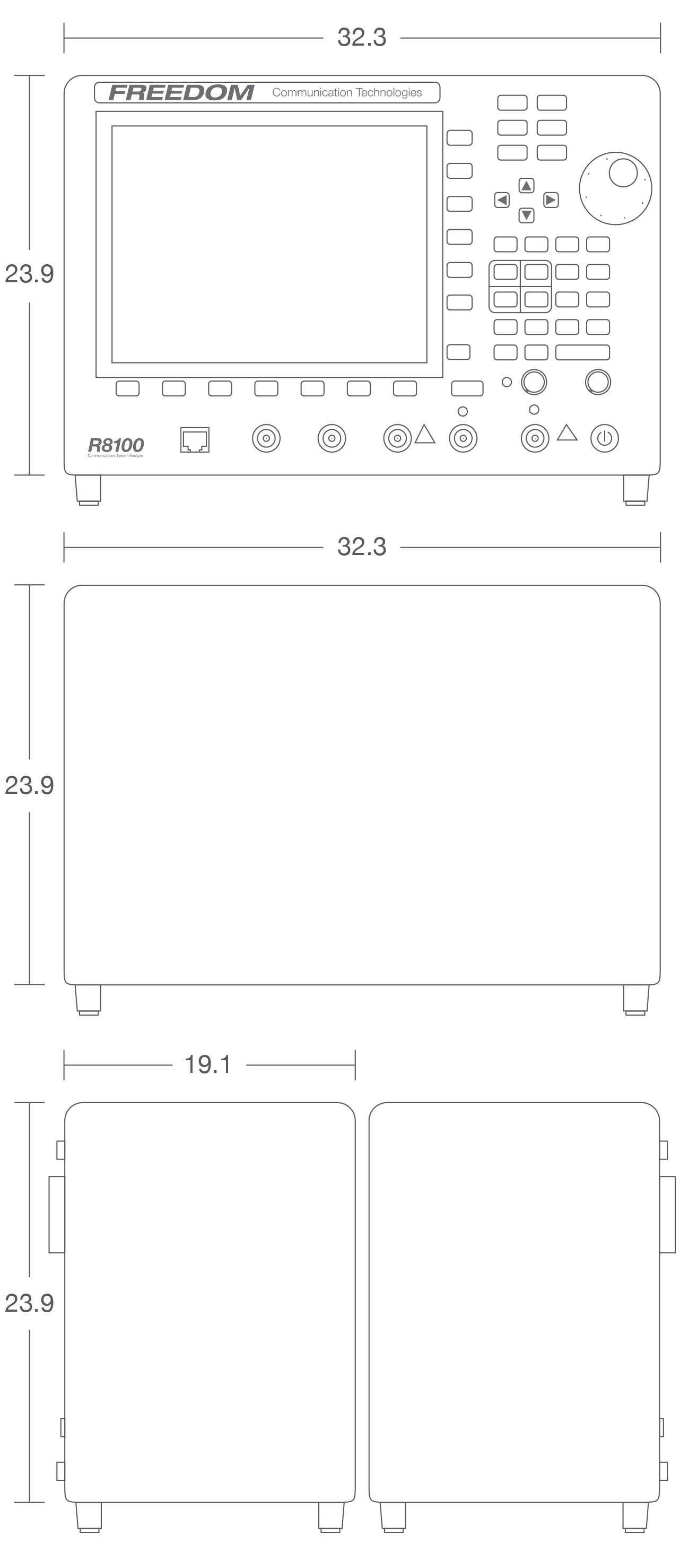

| Size | 23.9cm (H) x 32.3cm (W) x 19.1cm (D) | |
| Weight (Base Unit) | 6.4 kg | |
| Boot-up time | 45 sec | |
| Battery | > 1.5 hr runtime (internal) | |
| Operating Temperature | 0 °C to + 50 °C | |
| Maximum RF Power Meter Input | 150 W | |
| Timebase Temperature Stability | 0.01 ppm | |
| Timebase Aging | 0.1 ppm/Year | |
| Modulation | FM, AM, P25 Phase I & II, DMR, NXDN, dPMR, TETRA (DMO), PTC | |
| Frequency Range (Generator) | 1 MHz to 3 GHz | |
| Output Level Range | +5 dBm to -130 dBm (<2GHz) | |
| -5 dBm to - 130 dBm (> 2GHz) | ||
| Output Level Accuracy | ±1 dB (RF I/O port) | |
| ±2 dB (Generate port) | ||
| SSB Phase Noise | -95 dBc/Hz (@ 20 kHz offset < 1GHz, 15 °C to 35 °C) | |
| -93 dBc/Hz (all frequencies, 0 °C to 50 °C) | ||
| Residual AM | <1% (300 Hz to 3 kHz BW) | |
| Residual FM | < 4 Hz (300 Hz to 3 kHz BW, < 1 GHz) | |
| < 5 Hz ( 300 Hz to 3 kHz BW, > 1 GHz) | ||
| Spurious (Harmonic) | -20 dBc (max) | |
| Spurious (Non-harmonic) | -35dBc max; <-30dBc at mixing product frequencies (3227MHZ - Carrier) | |
| Frequency Range (Receiver) | 1 MHz to 3 GHz | |
| IF Bandwidth | 6.25 kHz, 12.5 kHz, 25 kHz, 50 kHz, 100 kHz, 200 kHz | |
| Received Signal Strength Indicator Sensitivity: | -120 dBm | |
| RSSI Accuracy | ±2 dB | |
| Spectrum Analyzer Span | Full Span to 3 GHz | |
| SINAD Frequency | Variable | |
| SINAD Accuracy | ±1 dB @ 12 dB SINAD | |
| Oscilloscope Bandwidth | 50 kHz | |
| Audio Modulation Formats | 1 kHz Tone, Private Line, Digital Private Line, DTMF, Single Tone, Two-Tone Paging, | |
| 5/6 Tone Paging, POCSAG, EURO Tones, User Defined Tone Sequences, External | ||
| User Defined Tone Sequences, External | ||
| Display | 21.3 cm |
