ActiveCore 470MHz至862MHz射频层监控接收器和信号分析仪|Anywave/全波通信 (在产)

  • 在发射机输出端的射频调制层进行监测与测量,获取传输系统的真实性能指标。

  • 融合功能与测量能力,兼具接收机 / 分析仪的成本效益,是监测远程转发器、转播链路、中继器和无人站点射频信号质量的理想之选,无需额外昂贵的射频测试设备。

  • 提供全面的关键射频测量功能,涵盖信号调制误差比(MER)/ 信噪比(SNR)、频谱、肩形衰减、频移等。

  • 估算发射机系统输出端因系统非线性(如幅度 - 幅度 / 幅度 - 相位曲线)和带通滤波(群延迟、幅度和相位响应)导致的信号失真,并能以复数查找表(LUT)和有限冲激响应(FIR)形式运用估算值进行非线性和线性预校正。

  • 能早期提示因发射机系统部件老化或运行参数变化引发的信号劣化。

  • 是适用于远程应用、现场诊断、生产测试和设计验证的嵌入式解决方案。

  • 灵活的解决方案,具备现场升级能力,包括可依据客户应用的严苛要求进行调整的诊断和监测功能。

  • 拥有丰富的数据可视化绘图能力。

  • 具备丰富硬件接口的发射机站点监测设备,含事件日志。


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

射频层监测接收机与信号分析仪



特点


  • 在发射机输出端的射频调制层进行监测与测量,获取传输系统的真实性能指标。

  • 融合功能与测量能力,兼具接收机 / 分析仪的成本效益,是监测远程转发器、转播链路、中继器和无人站点射频信号质量的理想之选,无需额外昂贵的射频测试设备。

  • 提供全面的关键射频测量功能,涵盖信号调制误差比(MER)/ 信噪比(SNR)、频谱、肩形衰减、频移等。

  • 估算发射机系统输出端因系统非线性(如幅度 - 幅度 / 幅度 - 相位曲线)和带通滤波(群延迟、幅度和相位响应)导致的信号失真,并能以复数查找表(LUT)和有限冲激响应(FIR)形式运用估算值进行非线性和线性预校正。

  • 能早期提示因发射机系统部件老化或运行参数变化引发的信号劣化。

  • 是适用于远程应用、现场诊断、生产测试和设计验证的嵌入式解决方案。

  • 灵活的解决方案,具备现场升级能力,包括可依据客户应用的严苛要求进行调整的诊断和监测功能。

  • 拥有丰富的数据可视化绘图能力。

  • 具备丰富硬件接口的发射机站点监测设备,含事件日志。

概述



在广播公司越来越关注提供最高服务质量(QoS)的同时,扩展现有发射机的覆盖范围,并减少其网络运营成本(OPEX)和对环境的影响的背景下,Anywave推出了RF层监控接收器产品线。该产品线基于ActiveCore®平台,旨在满足广播行业对监控和诊断的最迫切需求,包括:

  • 发射机系统性能

  • 传输给服务订阅者的信号质量

RF层监控接收器执行关键的RF估计,包括MER、SNR、EVM和信号频谱,以便在任何信号退化对最终用户可察觉之前提供早期诊断。

RF层监控接收器目前几乎涵盖了所有广播行业标准。支持的标准列表包括:

  • ATSC/MH, ATSC3.0

  • DVB-T/H

  • DVB-T2

  • DVB-S/S2

  • ISDB-T

  • DAB/DAB+/T-DMB

  • CMMB

  • DTMB

  • DVB-SH

  • HD Radio

  • DRM+

  • 专有调制方案,包括混合“卫星-地面”架构



技术规格

主要信号输入“RF输入”:

  • 输入电平:-50..0dBm;

  • 频率范围:470..862 MHz(标准)

  • 频率调谐步长:1 Hz

  • 分析带宽:50 MHz

  • 连接器类型:SMA,50欧姆

  • 参考频率:10 MHz,1 PPS

标准特定测量参数*:

  • 信号MER,dB;

  • 信号RMS,dB;

  • 信号PAR,dB;

  • 信号CCDf;

RF信号失真:

  • 非线性:AM+AM,AM+PM曲线,输出复数LUT阵列可用于DPD

  • 线性:群延迟,幅度和相位响应,输出复数FIR系数可用于DPD

输出带通滤波器

  • 群延迟,幅度和相位响应

  • 频谱肩电平

  • 信号MER/SNR;

  • 信号最大群延迟;

  • 频谱倾斜/三倍频程

默认报警事件集:

  • 频谱肩电平

  • 信号MER/SNR;

  • 信号最大群延迟;

  • 频谱倾斜/三倍频程

应用特定报警事件*:

  • 用户定义的参数集及其阈值

接口:

  • 硬件:以太网,USB,CAN,PCIe,RS232

  • 软件:WEB GUI,基于主机的GUI(PC GUI),SNMP,简化的机器对机器协议

电源供应:

  • 5A@12V DC(OEM模块)

  • 110-250V,50/60Hz AC(1U单元)

工作温度范围:

  • 0..50, °C

外形尺寸:

  • OEM模块:

    • 1U独立单元;

    • 全尺寸PCIe卡

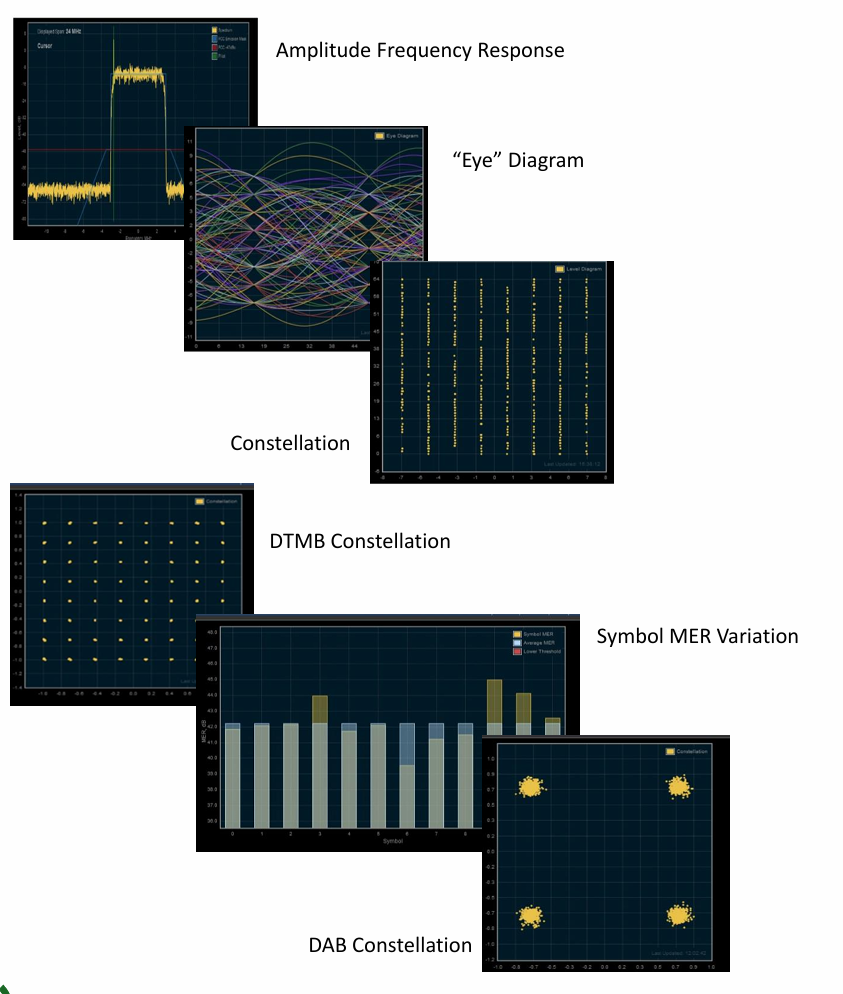

波形示例




应用

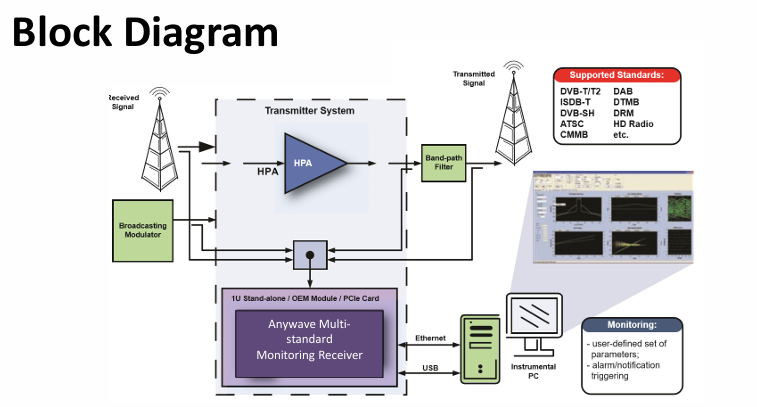

主要针对嵌入式应用,该接收器被设计为一种易于使用且成本效益高的解决方案。它可以集成到发射机系统中,用于远程监控应用,或者在现场和生产测试期间作为独立单元使用。当集成到发射机系统中时,接收器还可以用作发射机现场监控和控制平台。

监控接收器旨在对传输信号质量进行连续监控,并根据信号质量分析报告一套全面的关键参数。报告的值也可用于监控、诊断和排除发射机系统性能问题。例如,接收器报告的信号幅度和相位错误可能表明发射机线性问题等。接收器复杂的报警管理系统设计和调整为及时通知操作员信号质量的潜在变化,并在不需要操作员立即介入的情况下执行预防措施。接收器还提供了一套全面的图表,允许操作员直观地分析监控和估计的参数。所有监控参数和可用图表都会自动更新。更新速率取决于参数集,通常不超过60秒。监控任务可以连续执行,也可以根据接收器的预定操作,每操作员请求一次执行。
