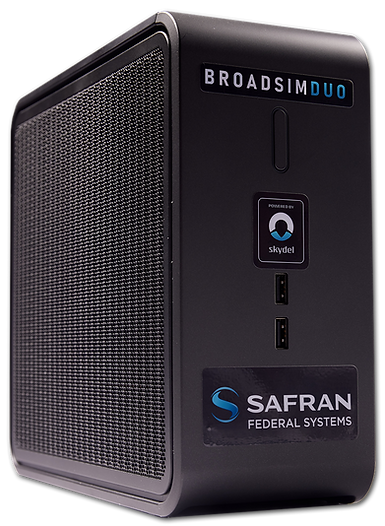

BroadSim Duo
紧凑型双频全球导航卫星系统测试强援
赛峰联邦系统公司自豪地推出 BroadSim Duo,这是我们全球导航卫星系统模拟产品线中具有变革性的新成员。作为广受欢迎的 BroadSim Solo 的后续产品,Duo 旨在实现双频全球导航卫星系统模拟,并支持如 GPS P 码和 AES M 码等重要的非保密信号。这一功能使 BroadSim Duo 成为众多工程应用中不可或缺的工具,特别是在因成本或安全限制而无法使用完全保密模拟器的情况下。
BroadSim Duo 是什么?
BroadSim Duo 通过将双频支持集成到一个紧凑且经济高效的设备中,延续了赛峰的传统,确保每位工程师都能在自己的办公桌上获得高级别的全球导航卫星系统测试能力。由赛峰的 Skydel 全球导航卫星系统模拟引擎提供动力,它能高效地为所有运行中的全球导航卫星系统星座生成可视卫星,并支持补充和替代导航信号。
BROADSIMDUO
由赛峰、skydel 提供支持
为什么选择 BroadSim Duo?
双频支持:同时模拟两个全球导航卫星系统频段,这对于复杂的双频 GPS 接收器的全面测试至关重要。
非保密军用 GPS 模拟:通过非保密的 GPS P 码和 AES - M 信号,促进安全有效的全球导航卫星系统接收器测试,非常适合非保密测试环境。
紧凑且经济:其小巧的外形和有竞争力的价格使 BroadSim Duo 易于使用,可在工程团队中广泛部署。
战略部署:作为高安全性、保密模拟器的补充资产。通过处理常规和非敏感任务,它为全功能系统腾出关键资源,用于需要保密功能的测试。
通过分散全球导航卫星系统测试活动,BroadSim Duo 不仅最大限度地提高了更受限模拟器的效用,还显著减少了开发瓶颈,提高了整体生产力和运营效率。
赛峰联邦系统公司是美国政府和国防组织从实验室到实地值得信赖的弹性定位、导航和授时(PNT)任务合作伙伴。
关键模拟功能
1000 赫兹模拟迭代率:能够实现高度精确的动态全球导航卫星系统环境建模,对于高速空中和地面导航应用至关重要。
高级干扰和欺骗能力:允许创建复杂的干扰和欺骗场景,确保全球导航卫星系统设备在电子战条件下保持功能和安全性。
实时天空同步:提供全球导航卫星系统环境的实时仿真,包括卫星位置、传输数据和定时,对于准确和当前运行状况测试至关重要。
信号传播与误差模拟
传播效应
多径:模拟信号从表面的反射,以测试接收器在复杂环境中的性能。
电离层和对流层模型:包括大气模型,用于模拟信号延迟和相移,以测试全球导航卫星系统在不同大气条件下的准确性。
地形建模:评估地形对信号传播的影响,对于在地理多样化环境中的操作至关重要。
误差引入与管理
附加伪距斜坡和星历误差:引入逐渐变化的距离和卫星位置误差,以评估接收器的稳健性。
卫星时钟误差修正和导航消息错误:测试接收器对定时不准确和损坏数据消息的恢复能力。
天线方向图模型:评估不同天线设计如何影响信号接收和整体系统性能。
信号动态
最大相对速度:高达 1,500,000 米 / 秒,能够模拟极高速度的物体,如导弹和航天器。
最大相对加速度和加加速度:无限制,有助于精确建模速度和方向快速变化的动态物体。
接收器轨迹模拟
多样化轨迹选项:包括静态、圆形、带有集成地图的汽车轨迹以及航天器轨道(低地球轨道 / 地球静止轨道),增强了模拟的真实性和适用性。
导入能力:允许从 NMEA、CSV 或 KML 文件等格式导入任意轨迹 / 路线,为测试场景提供灵活性。
硬件在环(HIL):支持与硬件的实时集成,对于系统测试和验证至关重要。
系统性能与集成
操作系统:为增强安全性和性能而定制的 Linux,确保在各种测试条件下可靠运行。
低延迟硬件在环(HIL):实现低至 5 毫秒的延迟,对于集成测试设置中的实时反馈至关重要。
灵活的许可和可升级性:提供可扩展的解决方案,以满足不断发展的项目需求和技术进步。
全面直观的 API(Python、C#、C++):便于自定义场景开发和自动化,以便顺利集成到更大的测试框架中。
IQ 文件生成:支持原始信号数据的记录和回放,用于深入分析和系统验证。
硬件
特征 | 描述 |
---|
物理尺寸 | 宽度:3.8 英寸,深度:9.4 英寸,高度:8.5 英寸 |
功率要求 | 500 瓦 |
输入 | 10MHz 和 1PPS 用于精确同步 |
频率范围 | 30 至 6000MHz |
瞬时带宽 | 高达 50MHz |
发射通道 | 2 个独立的发射通道 |
信号
得益于 Skydel 引擎,BroadSim Duo 可以模拟所有星座和频段。BroadSim Duo 配备两个射频输出,允许同时模拟两个不同的频段。这种双输出能力,加上多个 BroadSim Duo 设备的精确同步,支持涉及多个频段、干扰器和欺骗器同时进行的扩展测试场景。
GPS 开放信号:L1C/A、L1C、L1P、L2P、L2C、L5
GPS 加密信号:L1 - AES - M、L2 - AES - M
格洛纳斯:G1、G2
北斗:B1I、B1C、B2I、B2a、B3I
伽利略:E1、E1B - OS - NMA、E5a、E5b、E5 - AltBOC、E6HAS
准天顶卫星系统:L1C/A、L1C、L1S、L2C、L5、L5S
星基增强系统:L1、L5 - WAAS、EGNOS、MSAS、GAGAN、SDCM
印度区域导航卫星系统:L5
PULSAR:XL
替代导航
单击下载 BroadSim Duo 数据表。
查看数据表
