PM-127 60MHz至3GHz 手持式带显示屏射频动态功率计 -60dBm至+20dBm|芯同汇 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
仪器概述

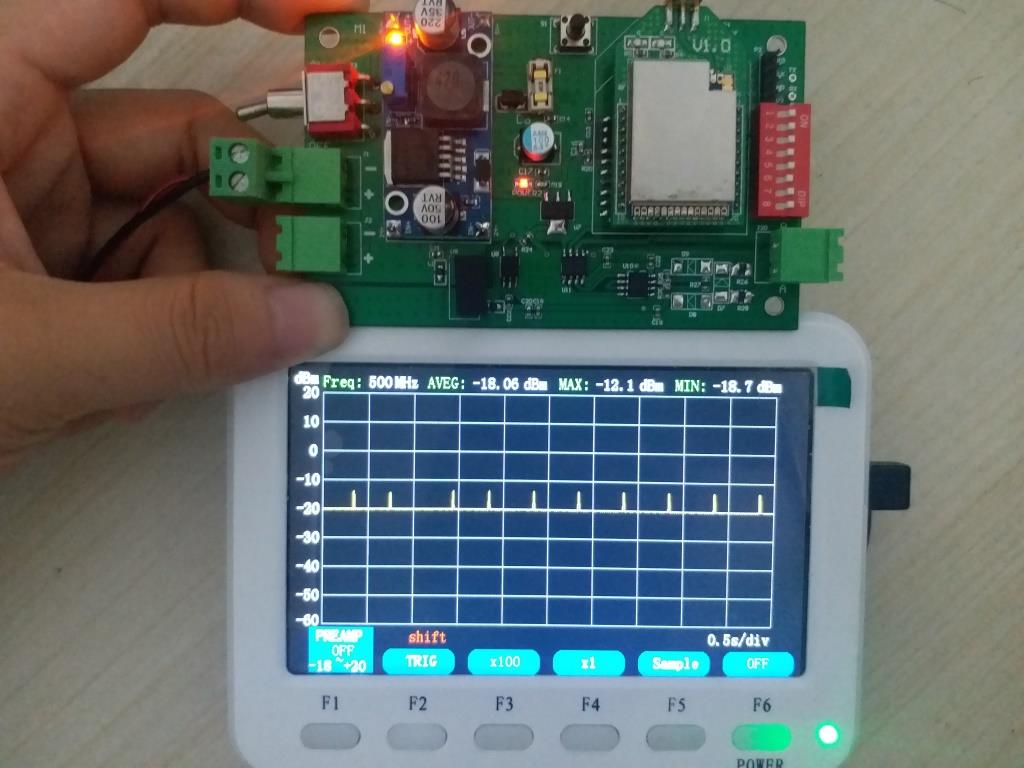

PM-127射频功率计是用来测量发射机射频输出功率的仪器，简称功率计，功率计被测信号的形式分为连续波功率计和脉冲功率计。而本产品既可以测试连续波功率，也可以测试波动功率。 本功率计体积小便于携带；能够测显示动态功率波形；测试动态范围达到-60dBm~+20dBm；具有Max、平均值、Min三个测量结果参数指标，方便有效的解决复杂波形及幅度测量的问题；降低了对昂贵测试设备的依赖，适合运用于各种无线射频的研发、外场和产线测试。
应用范围
应用于无线电台、物联网、专网基站和终端、雷达等领域。
功能特性
扫描时间可控功能：可调的扫描时间，其中动态功率计横坐标扫描时间分为10ms/div，50ms/div，0.1s/div，0.5s/div四个档位，可以通过按F5键来进行转换；
前端放大功能：动态功率计内置了前放功能，通过F1键可以打开前放，Min可以检测到-60dBm大小的信号；
多参数显示功能：动态功率计可以显示扫描一屏后的平均功率值、Min功率值和Max功率值，用户可以根据需求采集所需的信息。
| 技术文档 下载（PDF文件）： | · 用户手册.pdf | · 产品手册或选型指南.pdf |
型号与主要参数
| PM-127手持动态功率计 | |
技术指标 | 参数 |
型号 | PM-127 |
频率范围（MHz） | 60~3000MHz |
带内不平坦度 | 1dB（校准后） |
幅度精度 | +/-0.5dBm |
1s刷屏次数 | 10/2/1/0.2 |
液晶分辨率 | TFT 800×480 |
液晶尺寸 | 5寸 |
射频接口 | SMA-K |
内置RTC时钟 | 支持 |
电池容量 | 3300mAh（典型） |
电池类型 | 松下18650锂电池 |
充电时间 | 4～5小时 |
充电接口 | Micro USB接口 |
电池续航时间 | 9小时 |
外形尺寸 | 135*101*30mm（不包含旋钮及天线高度） |
工作温度 | -20～45度 |
存储温度 | -20～70度 |
信号测量范围 | -60~ +20dBm（大信号加衰减器进入） |
订货信息
PM-127系列手持动态功率计
主机
60~3000MHz
PM-127
标配
用户手册，射频线，适配器，数据线，SMA保护头
备注
AT：AT功能（可用电脑控制仪器，方便二次开发使用，支持AT命令）
