NP105 9kHz至3GHz无源近场探头/AMP宽带前置放大器套件|芯同汇 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
NP105无源近场探头
NP105无源近场探头是一款用来查找干扰源，判定干扰原因的高性价比设备，用来检测电路附近的电磁场强度，检测磁场耦合的通道，从而调整连接器位置，检测模块附近的磁场环境，进行EMI测试，寻找到真正的干扰源或是其传播的途径，通过无源近场探头可以方便实现定位功能。
应用范围
应用于开关电源、射频电路、电磁兼容、干扰定位、电路优化、天线泄漏、设备维修等场景。
功能特性

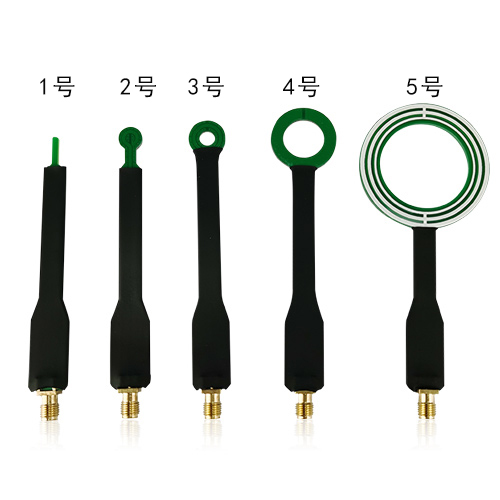

探头包含2~5号磁场探头和1号电场探头。探头SMA接口，直接连接线用在示波器和频谱仪或者EMC接收机上。 磁场探头5号主要用于EMI传导整改。可以应用于传导和机箱辐射测试，电源线可穿过探头中心测试电源线传导情况，工作频点9kHz ~3GHz。 磁场探头2号、3号、4号以及1号电场探头主要用于EMI空间辐射整改，也可用于磁场辐射测试，工作频点30MHz~3GHz。
AMP宽带前置放大器
宽带前置放大器模块是一款具有频率范围宽，增益平坦，噪声系数小，增益高等特点。
应用范围
应用于信号增强、射频调试、干扰定位、电磁兼容等领域。
功能特性
主要功能：对所要测试的微弱信号进行放大；
频率范围：AMP-L低频模块：9kHz~3GHz，
增益约为35dB
AMP-H高频模块：100MHz~4GHz，
增益约为35dB
内含电池：两款宽带前置放大器内部均含有锂电池，不需外接电源，方便应用，并标配USB充电适配器。
| 技术文档 下载（PDF文件）： | · NP105近场探头用户手册.pdf | · NP105-AMP套装用户手册.pdf | · 产品总览或选型指南.pdf |
NP105无源近场探头 型号与主要参数
NP105近场探头 | |
技术指标 | 技术参数 |
探头性质 | 4个磁场探头，1个电场探头 |
接口类型 | SMA |
工作带宽 | 30MHz~3GHz |
探头探测直径 | 1~4号直径分45mm、30mm、10mm、5mm |
灵敏度比较 | 5号＞4号＞3号＞2号 |
方向分辨率比较 | 5号＜4号＜3号＜2号 |
AMP宽带前置放大器 型号和主要指标
| AMP宽带前置放大器 | ||
技术指标 | AMP-L | AMP-H |
频率范围 | 9kHz~3GHz | 100MHz~4GHz |
典型增益 | 35dB | |
平坦度 | ±3dB | |
线性输出功率 | <20 dBm | |
线性输入功率 | <-15 dBm | |
输入功率 | <15dBm | |
噪声系数 | 2.2 dB | |
系统阻抗 | 50欧姆 | |
工作电压 | DC 5V（电池1000mAh/适配器） | |
输入输出接口 | SMA(外螺内孔) | |
尺寸 | 约78*60*19mm（不含接口） | |
订货信息
NP-AMP前置放大器套装 | |||
配置 | 描述 | 订货号 | |
主机 | 近场探头 | NP105 | |
低频前置放大器套装 | NP105-AMP-L | ||
高频前置放大器套装 | NP105-AMP-H | ||
标配 | 近场探头（1-5号），射频线，适配器，数据线 | ||
