ONETEST 欢迎您
100M - 6000M 频率范围
* 1Hz 频率分辨率
极低的相位噪声
+15dBm 最大输出功率
-70dBm 最小输出功率
* 0.02dB 功率步长
50dB 谐波
* -90dBc 超低杂散
USB B 型
USG602C 是一款宽带 (100-6000MHz)、高性能、低成本的射频连续波信号发生器,专为自动测试设备 (ATE)、5G/WiFi/4G LTE 制造和实验室测试而设计。 USG602C的超低杂散水平适用于互调失真(IMD)测试,而低相位噪声和精细的功率调谐为ATE系统中的P1、EVM和ACP测试提供了优势。
USG602C 通过单个 USB 连接到主机即可实现功能,并通过各种 Virtual Instrument 软件和编码语言轻松控制。GUI 软件可以跟踪和控制多连接的信号发生器,并简化多信号测试设置。每个单元都将设置存储在内部存储器中,使其能够在特定的仪器状态下启动
数据表 |
适用于 Windows 7 和 8 的设备驱动程序(Windows10 不需要驱动程序) |
控制软件 |
ATE 软件开发参考 |
基本功能
100M - 6000M 频率范围
* 1Hz 频率分辨率
极低的相位噪声
+15dBm 最大输出功率
-70dBm 最小输出功率
* 0.02dB 功率步长
50dB 谐波
* -90dBc 超低杂散
USB B 型

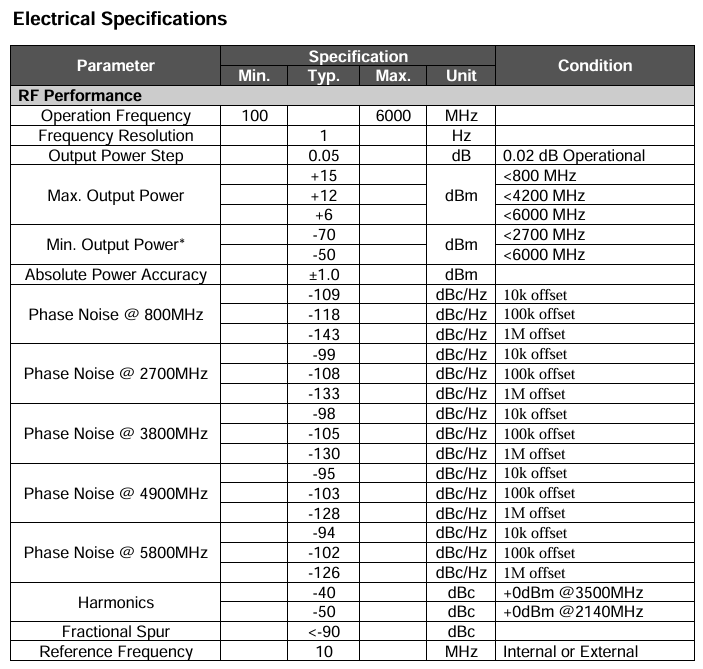

产品型号 频率 [MHz] 频率分辨率 最大功率 [dBm] 最新功率 [dBm] 功率步进 [dBm] 谐波 [dBc] 相噪 @ 10k/100k ofs [dBc/Hz] 尺寸 [mm] USG602C 100 - 6000 1 Hz +15 -70 0.01 -50 -94/-102 @ 5.8GHz 120 x 80 USG602B 18 - 6600 1 Hz +12 -70 0.01 -50 -100/-100 @ 6.6GHz 160 x 80 USG402B 50 - 4000 10 Hz +13 -40 0.05 -60 -100/-100 @ 4.0GHz 160 x 80
DataSheet |
Device Driver for Windows 7 &. 8 (Driver is NOT Required for Windows10) |
Control Software |
ATE Software Develop Reference |
