    DPD_RF_2C 30MHz至1.2GHz/2.5GHz至3.6GHz双通道数字线性化器 接入式数字预失真|安谱力 (在产)

    DPD_RF_2C是一款双通道数字线性化器，可便捷地嵌入无线发射机系统，实现对功率放大器的非线性校正，改善发射机输出信号质量。DPD_RF_2C运行LINUX操作系统，可通过网口、串口、显示屏控制和监测系统运行状态。

    频带：30MHz-1200MHz；2500MHz-3600MHz

    信号带宽：最大100MHz

    改善效果：20MHz 信号 ACPR改善>20dBc，EVM改善4%（典型测试场景）

    100MHz 信号 ACPR改善>15dBc，EVM改善3.8%（典型测试场景）

    参数更新速率：100ms/次（20MHz测试信号）；300ms/次（100MHz测试信号）

    端口功率范围：-20dBm至10dBm

    供电电压：220V

    参考价格 ：

    厂家：安谱力|成都市安谱力电子科技有限责任公司 （收录8个产品）

    产地：中国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

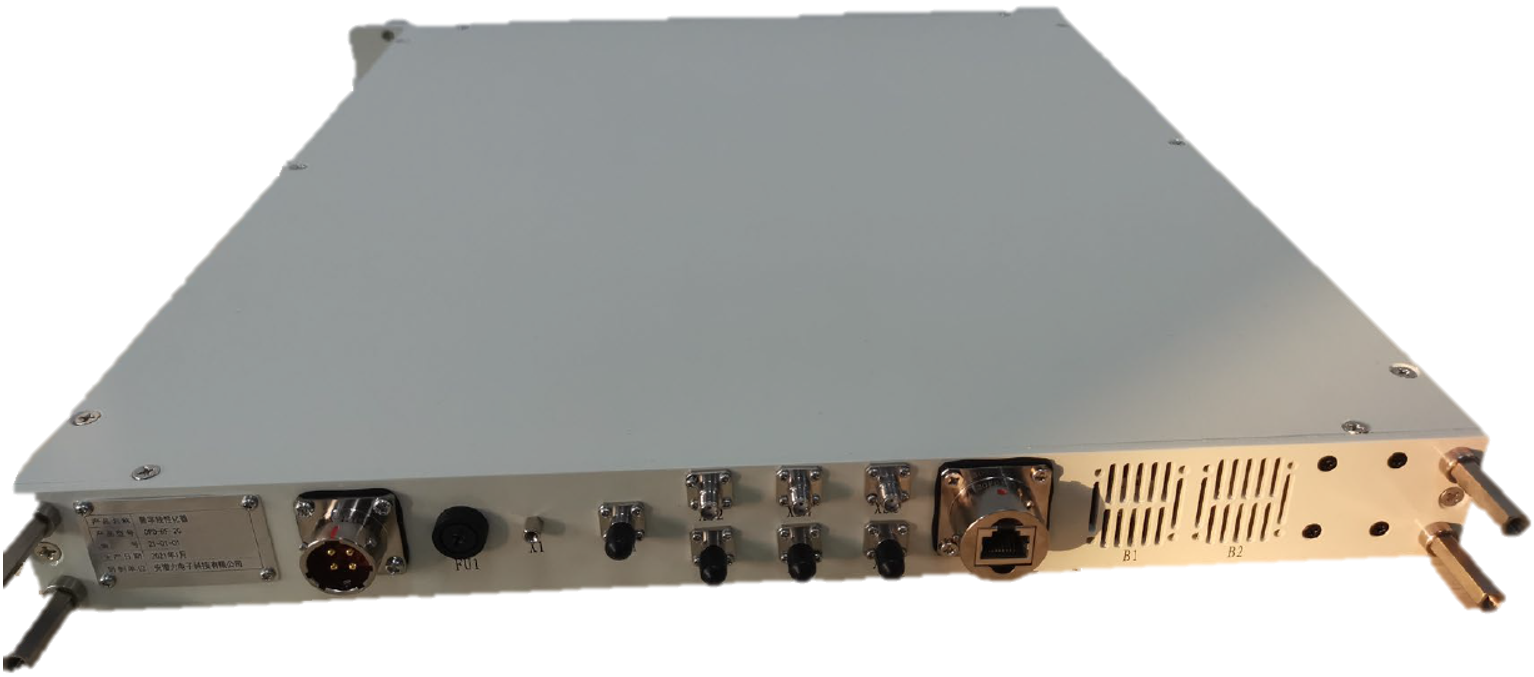

    产品简介

    DPD_RF_2C是一款双通道数字线性化器，可便捷地嵌入无线发射机系统，实现对功率放大器的非线性校正，改善发射机输出信号质量。DPD_RF_2C运行LINUX操作系统，可通过网口、串口、显示屏控制和监测系统运行状态。

    主要指标

    ·频带：30MHz-1200MHz；2500MHz-3600MHz

    ·信号带宽：最大100MHz

    ·改善效果：20MHz 信号 ACPR改善>20dBc，EVM改善4%（典型测试场景）

    100MHz 信号 ACPR改善>15dBc，EVM改善3.8%（典型测试场景）

    ·参数更新速率：100ms/次（20MHz测试信号）；300ms/次（100MHz测试信号）

    ·端口功率范围：-20dBm至10dBm

    ·供电电压：220V

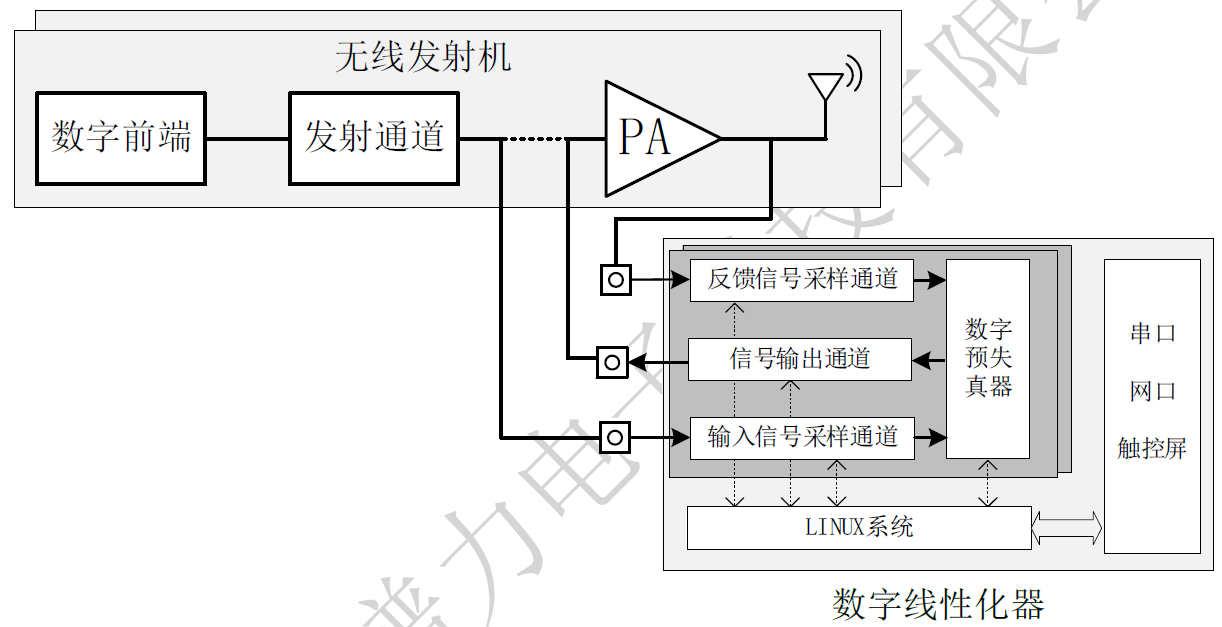

    应用及原理框图


    产品功能介绍

    DPD_RF_2C是一款可快速部署在发射机系统中的线性化设备，无需改变现有发射机软硬件架构即可完成对发射机输出信号质量的改善。DPD_RF_2C将功放输入射频信号采集后在数字域进行预失真处理，预失真后的信号通过输出通道送入功放。为了实时更新预失真参数，设备需同时接入功放输出耦合信号。默认状态下，设备可自动检测各个端口功率，确保信号输入端口功率与信号输出端口功率一致。

    DPD_RF_2C输出20MHz宽带调制信号时动态范围达到65dBc，输出100MHz宽带调制信号时动态范围达到57dBc，完全满足现有通信系统对信号动态范围的要求。

    DPD_RF_2C内含多种调制信号，将功放连接于信号输出端口和反馈采样端口，即可用于射频功放非线性可校正程度评估。

    DRFFE2C内置Linux操作系统，可通过触控屏调整系统工作频率，端口功率，预失真参数等；实时显示系统工作状态、端口信号功率、ACPR等参数。DRFFE2C可通过网口（支持UDP/IP协议）和串口连接到上位机，并提供兼容性较强的上位机管理软件，在软件中可对整个系统进行监控和操作控制。

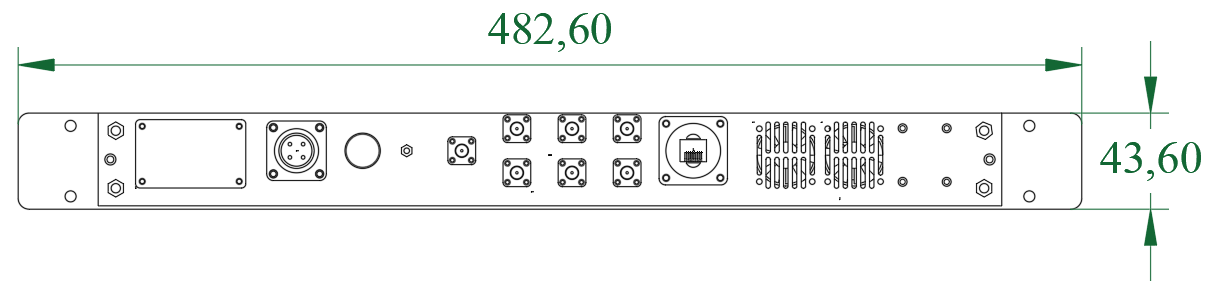

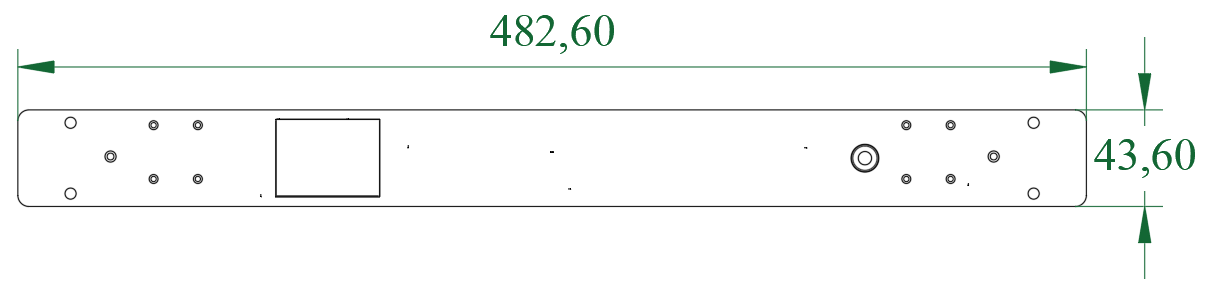

    外形尺寸

    采用标准1U机箱，前面板宽度482.6mm，箱体宽度410mm，高44.5mm，深480mm。机箱前面板带有铝型材把手，机箱两侧具有固定座。
