硬件平台为 Xilinx Zynq SoM，Arm Cortex-A9
提供 Ethernet 和 USB 管理接口
支持双通道 MIPI RFFE 控制接口
支持 UUT 供电及 VIO 电压、电流监控
提供 1 路 SMA 触发输入接口和多个扩展 GPIO
支持扩展其它定制协议接口
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
li7处理器l配备Linux实时操作系统l四个USB 3.0接口lJTAG接口lPCIe Gen x4接口l双SFP+接口l500GB SSD，16GB内存l10MHz-6GHz的频率覆盖l内置Xilinx Kintex-7 FPGAl支持外接参考时钟和PPS信号参考l支持2发2收，每个通道高达160MHz的瞬时带宽lRFNoC FPGA开发框架l支持GNU Radio
同厂商产品
• 支持 MIPI D-PHY， 4 lane/2.5 Gbps• 支持 I2C@1M/400k、I3C@12.5 Mbps• 支持 Open/Short 测量• 提供 7 路可编程 PSU（含 1 路 14.5 V，1 路-24 V），均支持电压和电流回读测量• 提供 100 kHz~250 MHz 范围的可编程主时钟• 提供 10 个可自定义的 DIO, 以及一对 LVDS TX/RX 差分对• 支持 USB3.0 host、USB3.0 slave (type C)、千兆网口

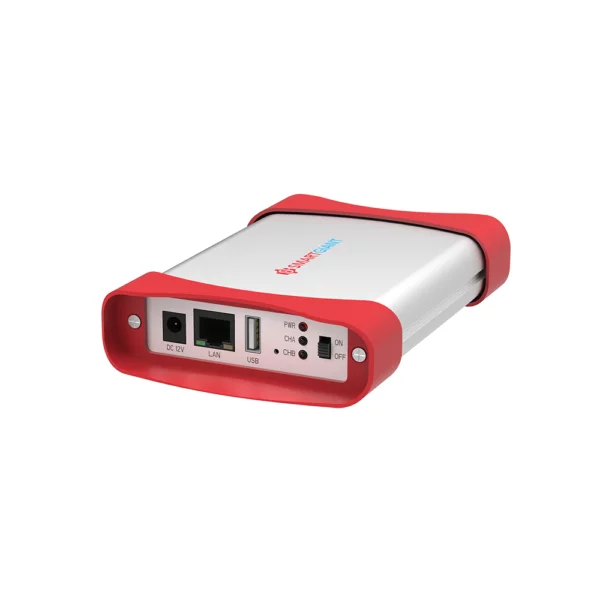

SG 2674 MIPI-RFFE 控制器|思林杰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
概述
SG 2674 MIPI-RFFE 控制器是一个串行总线控制接口模块，模块支持双通道 MIPI-RFFE 接口协议。产品主要配套给研发、生产、QC 等部门测试使用，后续结合客户需求可以内置测试脚本，通过触发接口实现 RF 模组的自动配置或测试。
产品的主要功能是为 PC（或 MAC）提供通用的硬件接口（USB 2.0 或以太网）和管理接口协议（客户自定义），实现 DUT 接口的适配和 DUT 的配置管理。其中管理接口协议包括模块本身的管理和 DUT 配置接口，模块完成管理接口和 RFFE 协议接口的转换。DUT 接口适配主要是指模块高速串行接口的硬件特性，可以根据要求对接口硬件电平、时钟进行配置；同时可以根据客户的需求增加 DUT 供电接口，供电电压 Vpwr 可配置。模块支持 VIO、Vpwr 的电压测量。
接口定义

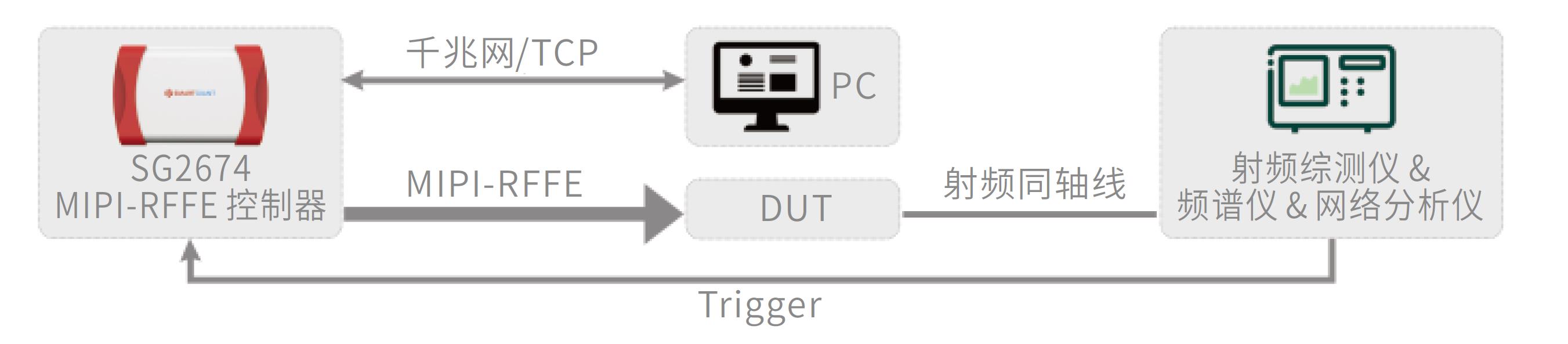

使用模式
对 DUT 进⾏射频指标测试时，如果需要通过 MIPI-RFFE 进⾏射频前端参数配置，SG2674 可以⽅便快捷地完成，并通过触发输⼊与射频仪器同步。

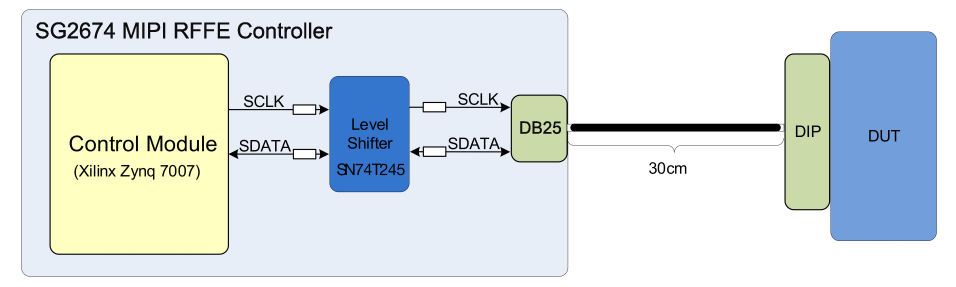

典型应用
SG2674 MIPI-RFFE 控制器通过 30cm 长的 DB-15 公头转杜邦线与 DUT 直接连接实测在时钟频率为 52MHz 下可以正常通信。
规格参数
控制面板的基本参数
| 处理器核心 | 单核 ARM Cortex-A9 MPCore |
| 最大频率 | 766 MHz |
| 外部存储器支持 | |
| 关键外设 | USB 2.0, Gigabit Ethernet, SD/SDIO |
| 专用外设引脚 | 多达 128 个 |
| 逻辑单元 (K) | 23 |
| Block RAM (Mb) | 1.8 |
| DSP Slice | 60 |
| 最大 I/O 引脚 | 100 |
控制器基本参数
| 供电电源 | 12 V，3 A |
| 以太网 | 10/100/1000 M，1 通道 |
| USB 2.0 | 1 通道 |
| 触发输入 | 1 通道 |
| RFFE 接口 | 2 通道（DB15 母座） |
| 工作环境 | 0 to 50℃/ 0% to 80% R.H. |
| 存储环境 | -40 to 70℃ / 0% to 80% R.H. |
| 尺寸 | 115 mm * 115 mm |
| 厚度 | 30 mm |
