开关模式：SP8T I2C 控制、端接
8 个 I2C 总线地址，可通过 DIP 开关选择
0 – 400 kHz I2C 时钟
DC – 6 GHz 射频频率范围
63 dBm IP3 防护等级
+30 dBm 最大输入功率
插入损耗 < 3.1 dB（最高 3 GHz）
数据传输后最大切换时间 10 us1）
灵活的电源电压：4-30 VDC
高重复性和超长使用寿命
1） 数据传输后最大开关建立时间 50 us
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

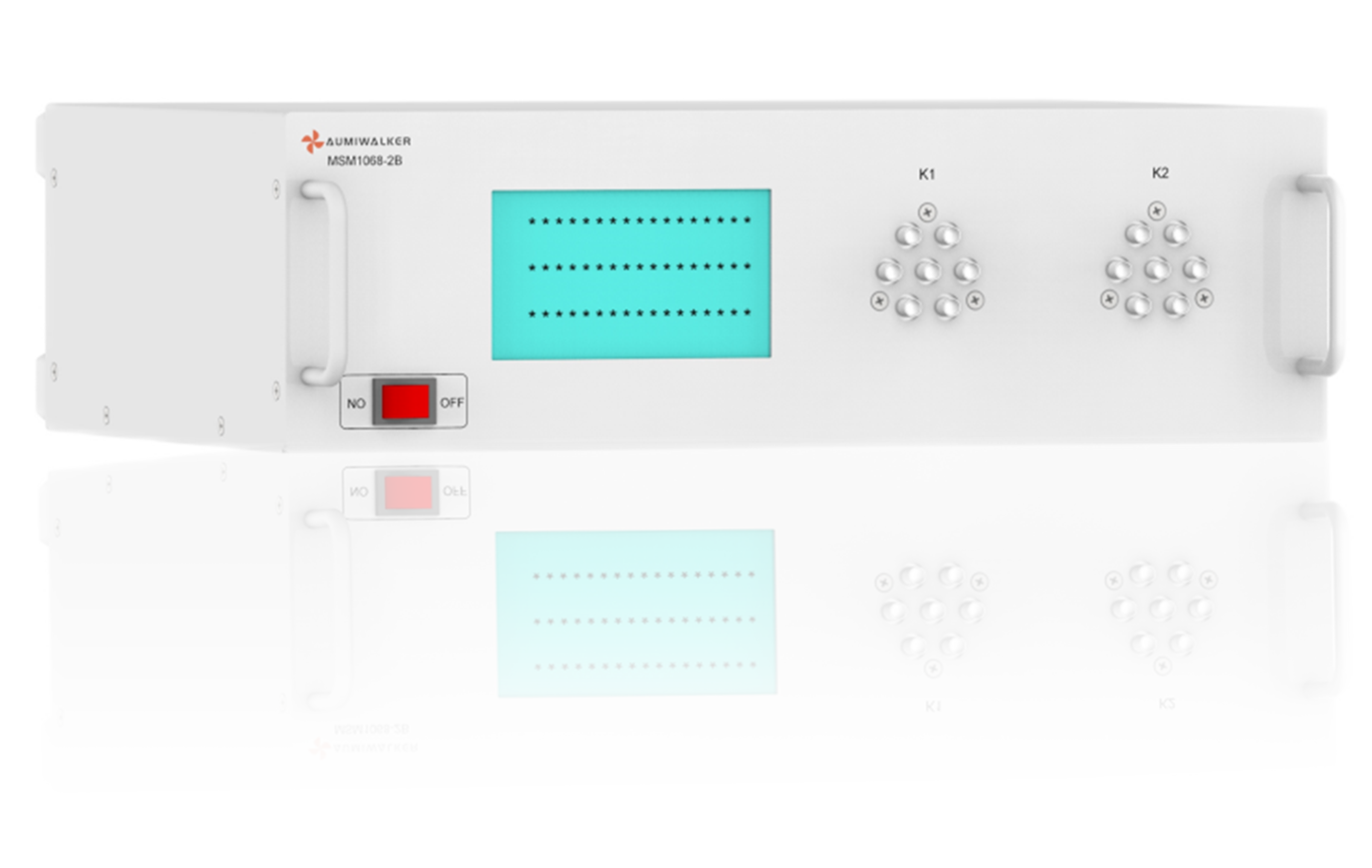

MSM系列 4×SP8T DC-40GHz 高速数据线缆测试矩阵·低损耗、低驻波、高隔离·高一致性：时延一致性±2ps·高重复性：开关寿命可达500万次
同厂商产品
开关模式：SP4T 闭锁，端接DC – 6 GHz 射频频率范围插入损耗 < 1.9 dB（最高 3 GHz）63 dBm IP3 防护等级+30 dBm 最大输入功率灵活的电源电压：5-45 VDC<100 μs 开关时间高重复精度超长使用寿命
开关模式：DP8T USB/I2C 控制，端接USB 驱动程序 DLL 可供下载0.1 – 4.8 GHz 射频频率范围插入损耗 < 4.8 dB 至 3 GHz • 隔离> 70 dB+26 dBm 最大输入功率通过 USB 控制时由 USB 总线供电通过 I2C 接口实现的灵活电源电压：4.7-15 VDC高重复精度超长使用寿命

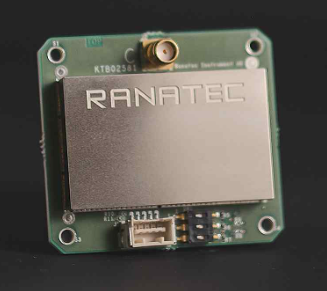

RI2583 DC至6GHz SP8T固态开关板卡|ranatec (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
应用
移动电话的生产测试
移动基站的生产测试
内置测试（BITE）应用
MIMO应用
控制接口
4-30 VDC
特性
开关模式：SP8T I2C控制，终端
通过DIP开关可选择的8个I2C-bus地址
0-400 kHz I2C时钟
DC – 6 GHz RF频率范围
63 dBm IP3
+30 dBm最大输入功率
插入损耗小于3.1 dB至3 GHz
最大切换时间10 μs（数据传输后1）
灵活的供电电压：4-30 VDC
高重复性和超长寿命
数据传输后最大切换设置时间50 μs
规格
开关模式：SP8T I2C控制，终端
供电电压：4-30 VDC
供电电流最大：8 mA
I2C-bus LOW电平：0.99 V
I2C-bus HIGH电平：2.31 V
I2C-bus MAX电平：5.5 V
工作频率：DC-6 GHz
阻抗：50 Ohm
最大直流RF输入：0 VDC
VSWR（最大）RFC→RFx 1.55:1 @ 0.1-0.7 GHz 1.45:1 @ 0.7-3 GHz 1.60:1 @ 3-6 GHz
VSWR（最大）RFx→RFC 1.50:1 @ 0.01-0.7 GHz 1.35:1 @ 0.7-3 GHz 1.40:1 @ 3-6 GHz
VSWR RFx（最大）（终端）1.45:1 @ 0.01-0.7 GHz 1.35:1 @ 0.7-3 GHz 1.50:1 @ 3-6 GHz
插入损耗（最大）2.5 dB @ 0.01-0.7 GHz 3.1 dB @ 0.7-3 GHz 4.3 dB @ 3-6 GHz
隔离度（最小）RFC-RFx 55 dB @ 0.01-0.7 GHz 40 dB @ 0.7-3 GHz 35 dB @ 3-6 GHz
隔离度（最小）RFx-RFy 55 dB @ 0.01-0.7 GHz 40 dB @ 0.7-3 GHz 30 dB @ 3-6 GHz
输入功率（最大）（通过路径）30 dBm @ 0.01-6 GHz
输入功率（最大）20 dBm @ 0.01-6 GHz
（热切换和终端输入）输入IP3（典型）63 dBm @ 0.01-6 GHz
工作温度：0°C至+50°C
存储温度：-20°C至+70°C
相对湿度：95%在+40°C
尺寸：50 x 56 x 22 mm
重量：44 g
连接器：SMA（f）
