R&S®NRQ6基于接收机技术，可执行低至-130 dBm的带限功率测量。R&S®NRQ6可快速执行精确测量，超越当前可用功率计的局限。除了常规的连续平均测量，R&S®NRQ6还具备迹线显示和邻道泄漏比(ACLR)测量功能。R&S®NRQ6-K1 I/Q数据接口选件、R&S®NRQ6-K2功率伺服选件和R&S®NRQ6-K3相位相参测量选件进一步完善了R&S®NQ6，使其成为新型测试与测量设备。

多种测量功能

基于接收机的架构确保精确、快速

低至-130 dBm的连续平均功率测量
I/Q数据捕获以进行射频矢量信号分析
相位相参测量

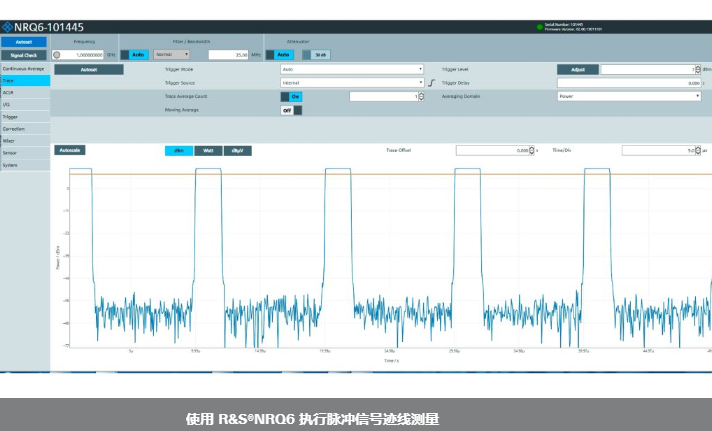

迹线测量
ACLR测量
超快速触发脉冲测量
单机执行射频功率、误差矢量幅度(EVM)和相位测量

便捷的操作

体积小巧，性能卓越

直观的 Web 图形用户界面
多种自动设置功能
自动化频率跟踪

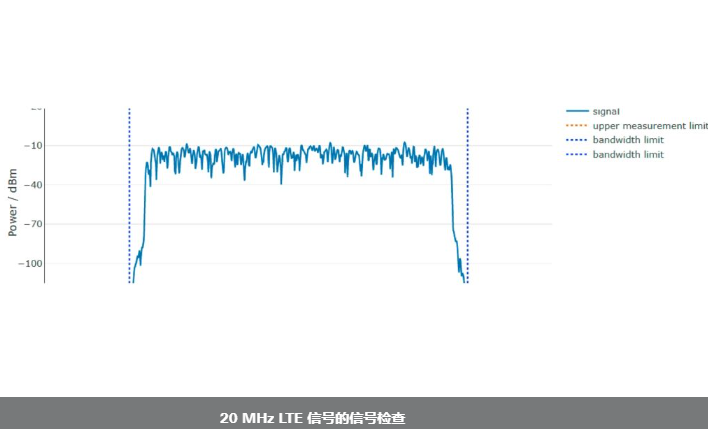

用于信号检查的频谱显示
硬件接口便于用户使用

I/Q数据捕获

R&S®NQ6 用作独立的射频前端，以便捕获矢量调制I/Q信号。借助 R&S®NQ6-K1 I/Q数据接口选件，可以使用SCPI指令读取捕获的I/Q数据。数据使用R&S®VSE等外部软件进行解调和分析。2.10版R&S®NQ6和1.70版R&S®VSE可直接采集和控制数据。

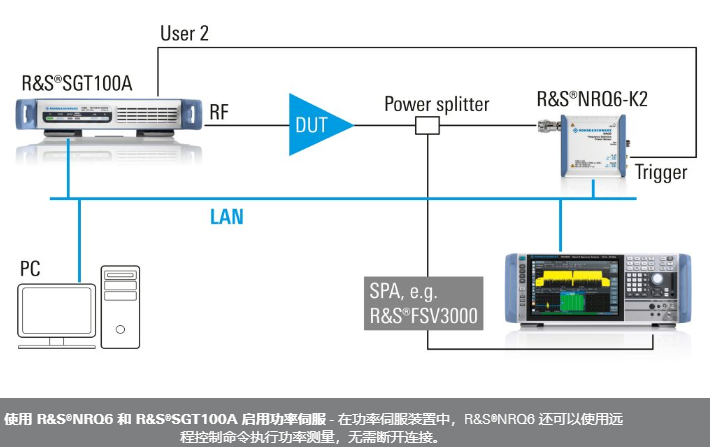

使用 R&S®SGT100A 快速启用功率伺服

在组件测试应用中，被测设备的非线性特性导致难以设置具体的输出功率。R&S®NRQ6-K2功率伺服选件可在R&S®NQ6和R&S®SGT100A之间的触发连接器上启用一个专用串行通信通道。经过若干次迭代之后，所需功率一般可在1毫秒至1.5毫秒内设置完毕。

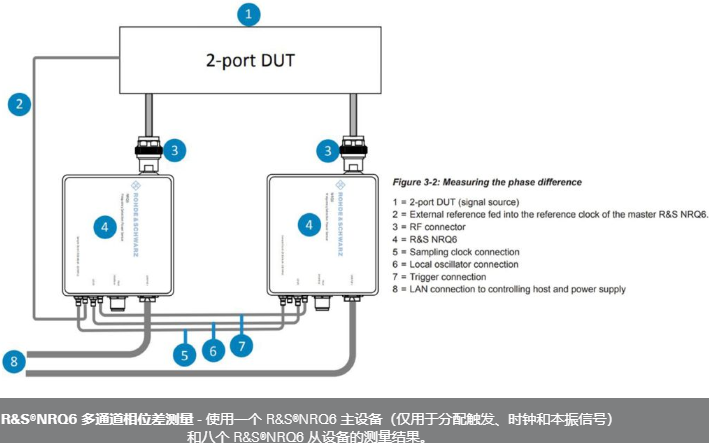

相位相参测量

校准多个用于波束成形的有源天线模块

相位参测量(R&S®NRQ6-K3选件)基于两个或多个R&S®NQ6探头之间的主/从关系。主设备将本振信号(LO)及其时钟信号(CLK)传输至从设备并触发从设备。至多可在8个端口测量射频相位，-60 dBm功率时的典型测量不确定度仅为0.1°。

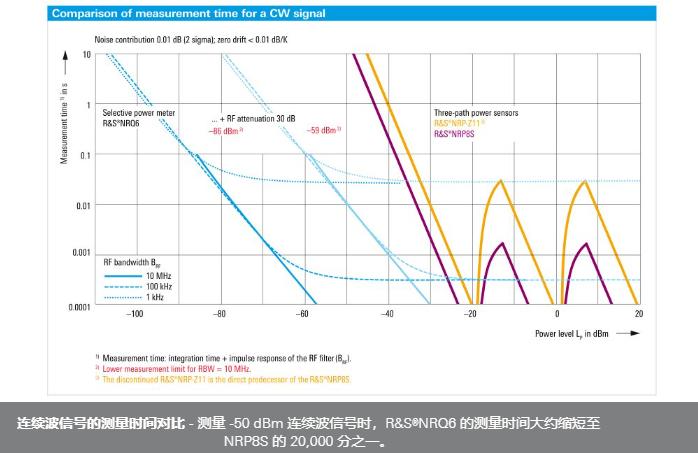

测量速度快

超越传统二极管功率探头的局限

每个基于二极管的功率计在指定频率范围内都没有带宽限制。精确测量低功率信号需要对多个测量样本取平均值，这会增加测量时间。基于二极管的功率计技术已经成熟，产品创新陷入瓶颈。R&S®NRQ6基于接收机技术，显著提高了低功率信号的测量速度。
