频率范围：24 GHz 至 30 GHz
实时带宽：60MHz
扫描速度：500/3000GHz/秒
供电方式:USB-PD(10W)
双LO接收机(2x44 MHZ RTBW)
真正的24/7全天候无限制、连续传输I/Q数据流·具有2 GSPS的16位ADC超凡动态范围
具有500 MSPS的采样率(16-Bit Dual 256 MSPS I/Q-Data)·FPGA: 930 GMAC/S
FFT速率:960 Million FFT-points/s (120 Million FFTs/s)
1个RX：2.4mm
SPECTRAN® V6 5G 100XA-30 224GHz至30GHz USB模块式实时频谱分析仪|安诺尼
安诺尼AARONIA的实时频谱分析仪V6 5G100XA-30(24GHZ-30 GHZ)拥有44MHz(IQ速率)的实时带宽。这款仪器是安诺尼SPECTRAN V6 5G 100XA-30实时频谱分析仪系列的一员，其扫描速度和记录时间卓越无比。在选件的支持下，它可以在不到2ms的时间内扫描500GHz，展示了其极快的扫描速度和出色的性能。这使得它成为一款性能出众、速度极快的USB频谱分析仪。更值得一提的是，SPECTRAN V6 5G 100XA-30(24GHZ-30 GHz)是业界独有的30GHz USB实时频谱仪。这一特性使得它在各种应用场景中具有广泛的使用价值，无论是科研、工业生产还是现场维护，它都能够为用户提供卓越的支持和稳定的测量。无论是在专业领域还是在普通用途方面，它都能够满足用户的需求。
总的来说，安诺尼AARONIA的实时频谱分析软件RTSA-Suite PRO(基础功能免费)是专为SPECTRAN V6实时频谱仪量身定造的。无论是专业领域还是普通用途，RTSA-Suite PRO都能够为用户提供卓越的性能和稳定的支持。通过这款软件，用户可以轻松地控制实时频谱分析仪的各种功能，实现高效测量。
SPECTRAN V6 5G 250XA-30(24GHZ-30 GHz)是安诺尼采用最新的德国实时频谱分析技术研发的新一代高性能实时频谱分析仪，它的扫描速度高达500GHz/(选件3THz/s扫描速度)，为紧凑型USB实时频谱仪产品树立了新标准，V6 5G 250XA-30(24GHZ-30 GHz)可以堆香级联使用，从而实现更高的实时带宽。
随货提供的RTSA-Suite PRO软件为SPECTRAN V6实时频谱仪量身定造，支持扫频频谱、实时频谱、瀑布图，3D瀑布图，直方图，3D直方图等频潜功能显示，内置数百个软件功能模块(BLOCK)，提供数十个默认任务配置，如:EMC电磁兼容限值测试运营商通信测试、Wi-Fi测试、广播电视测试等等。用户根据测试需求直接调用，高效测量。SPECTRAN V6 5G 提供三个版本的USB实时频谱仪:V6 5G 250XA-30，V6 5G 250XA-50和V6 V6 5G 500XA-50.
频率范围:24GHz至30GHz
供电方式:USB-PD(10W)
。扫描速度:500GHz/s(opt.3THz/s)
真正的24/7全天候无限制、连续传输1/0数据流
·具有2 GSPS的16位ADC超凡动态范围
·具有500 MSPS的采样率(16-Bit Dual 256 MSPS I/Q-Data)
FPGA: 930 GMAC/s
·FFT速率:960 Million FFT-points/s(120 Million FFTs/s)
，可香加配件
·结构紧凑，重量轻
定期更新的“RTSA Suite PRO”实时频谱分析软件
通过独立以及基于API平台的HTTP实现完全远程控制
适用于Windows和Linux本机的C++SDK软件开发工具包
可使用GNU Radio、SDRAngel、SDR++等共享插件。
德国制造

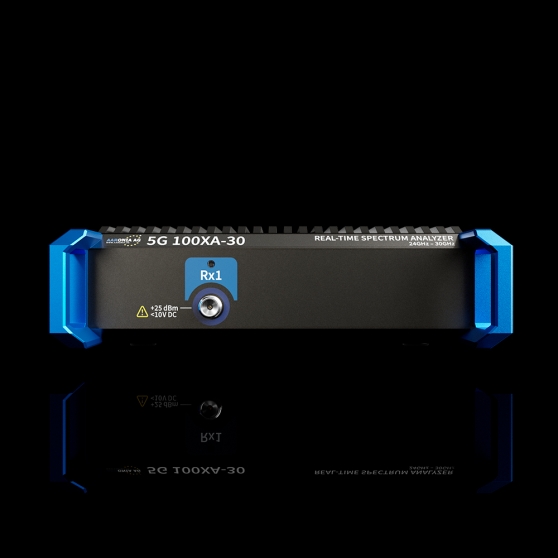

接口
1个RX(2.4mm)
供电方式:USB-PD(10W)
选项扩展(主要)
超低噪声前置放大器:内置20dB低噪声放大器选件
内置GPS:(含欺骗检测以及带SMB线缆的有源GPS天线
OCXO精准时基:5 ppb(高抗振)
该仪器采用超低噪声前置放大器，内置20dB低噪声放大器选件，具有高抗振性能的OCXO精准时基，同时内置GPS模块，支持欺骗检测和带SMB线缆的有源GPS天线功能，能够提供高精度的时间和位置信息，帮助用户实现高效测量。
实时频谱分析软件
安诺尼RTSA-Suite PRO是一款集测量、监测、分析、解调的实时频谱监测分析软件，RTSA-Suite PRO支持扫频频谱、实时频谱瀑布图，3D瀑布图，直方图，3D直方图等频谱功能显示，内数百个软件功能模块(BLOCK)，如:信号解调模块(QAM、FSK、Wi-Fi、无人机信号等)，信号路测模块，脉冲信号测试模块、EVM测量模块等，还提供数十个默认任务配置，如:EMC电磁兼容限值测试、运营商通信测试、Wi-Fi测试、广播电视测试等等。用户根据测试需求直接调用，进行高效测量.我们随货附赠RTSA-Suite PRO频谱分析软件(基础功能免费)。
| Specifications | SPECTRAN⁰V6 5G 100XA-30 |
| Frequency range | 24-30GHz |
| Real-time bandwidth Rx | 60 MHz via 1x USB |
| Max.power Rx | +23 dBm |
| Max.power Tx | +20 dBm |
| DANL(internal pre-amp on) | Typ.-170 dBm/Hz |
| Amplitude accuracy(typ.) | Typ.+/-0,5 dB(compensated by FIR filter) |
| USB streaming connection | 1x USB 3.1 or 3.2 PD |
| RBW (resolution bandwidth) | 62 mHz to 200 MHz |
| Measurement units | Over 20(e.g.dBm,dBμV,V/m,A/m,W/m²,dBμV/m,W/cm²) |
| Detector | Min,Max,AVG,Peak,QPeak |
| Attenuator range | 50 dB/70 dB(0,5 dB steps) |
| Traces | Over 20 (e.g.ACT,AVG,MAX,MIN,QPEAK) |
| Measurement modes | True IQ or Power/Frequency date |
| Trigger | Cursor,Measurement,Density |
| ADC | 2GSPS 16 Bit |
| GPS | GPS/QZSS,GLONASS,BeiDou and Galileo (concurrent reception) |
| GPS synchronisation | +/-10ns timestamping in each data packet |
| External Frequency Reference Input | typ.10MHz,3,5VRMS into 50 Ohm (SMB-connector) |
| DSP processing | 930 GMACs |
| SDRAM | 2 GB |

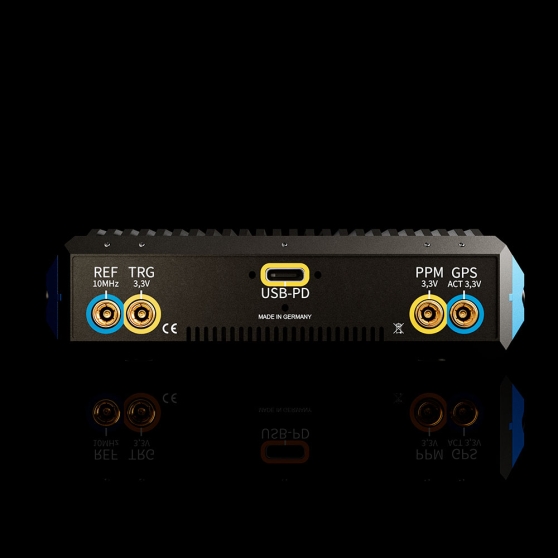

| RF connectors | 2.4mm(Rx¹),SMA(Rx2),SMB(Trigger,Refclock,GPS,PPM).All 50 Ohms |
| Temperature range (operation) | 0 ℃to+50 ℃(extended-40 to+75 ℃) |
| Dimensions | 210x115×30 mm |
| Power | USB 3.2 Gen 1 Type-C PD 3.0 |
| Power consumption | Typical 10 W |
| Country of origin | Germany |
| Recommended calibration interval | 2 years |
中国区
1、北京格网通信技术有限公司
电话：010-51551248
传真：010-51551249
手机：13391968025（任经理 微信同号）
手机：13661191303（滕经理 微信同号）
网址：www.aaronia-china.com.cn
邮箱：sales@bjmesh.com
地址：北京市海淀区花园北路14号环星大厦A座613室
2、深圳市拓力智慧科技有限公司
地址： 广东省深圳市龙岗区南湾街道下李朗联李东路10号海大科技园2栋806
电话： 0755-88858086
传真： 0755-88858086-615
技术支持：0755-88858086-605
邮箱： mail@aaronia-china.com
网址： www.aaronia-china.com
| WORLD of SPECTRAN°V65G | ||||
| Model | Bandwidth | RTBW | Speed | l/Os |
| V65G 100XA-30 | 24-30 GHz | 60 MHz | 500 GHz/s(optional 3THz/s) | 1 Rx |
| V65G 200XA-50 | 250 MHz-7.125 GHz 24-53 GHz | 60 MHz | 500 GHz/s(optional 3THz/s) | 2 Rx |
| All models are available in OEM versions with e.g.reduced size and weight | ||||
| Options | Comment | |||
| UItra fast tictoc LO | 3 THz/s sweep speed | |||
| Ultra Low Noise Preamp | Additional 20 dB of gain for Rx2 (250 MHz-7.125 GHz) | |||
| Internal GPs | ncl.spoofing detection and active GPS antenna with SMB cable GPS disciplined Oscillator (200ppt l optional,additional software key required) | |||
