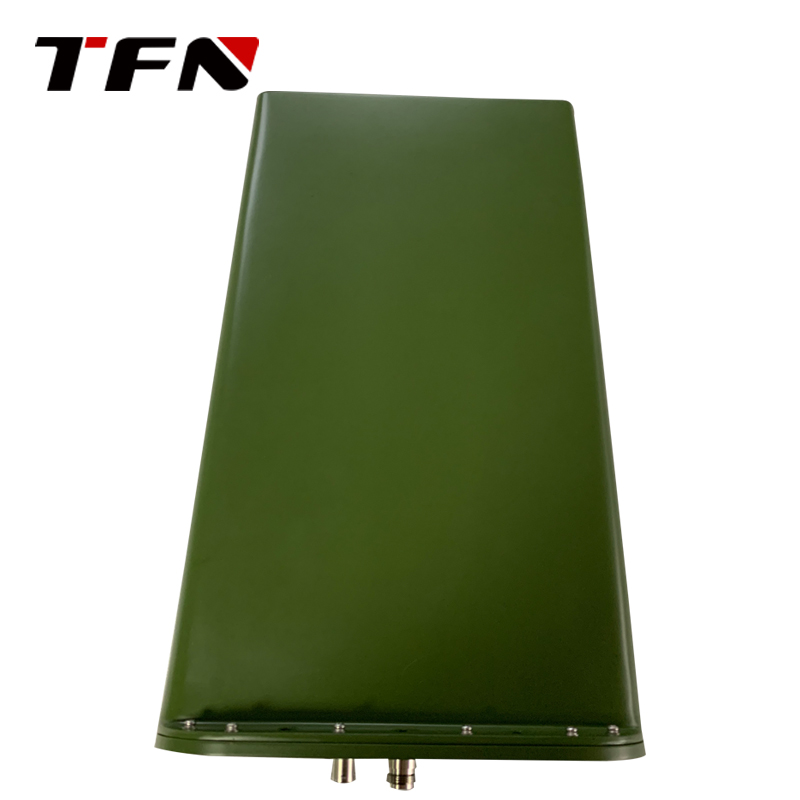

CP24A 20MHz至3.6GHz超短波超宽带全向监测天线|TFN
设备研制贯彻“实用、可靠、先进、经济”的原则。
严格按照国军标相关标准进行质量管理，保证设备的可靠性。
主要技术指标
(1)频带宽度:20MHz~3.6GHZ;
(2)极化:垂直极化;
(3)辐射方向图:水平面全向，
(4)天线控制:DC+12V士1V;
(5)电压驻波比:<2.0(typ)
(6)有源增益:-10dBi~20dBi
(7)天线阻抗:50Q;
(8)射频接口:N-50K;
(9)供电接口:Y50EX-0602ZJ10(注:B 脚:
+12V,A脚:GND);
(10)外形尺寸:约250mmx90mmx418mm:
(11)重量:约1.4kg;
(12)供电模式:有无源混合模式。
外表面喷漆:军绿色。
环境要求
工作温度:-40℃~+65℃℃;温度贮存温度:-55℃C~+70°℃。
六级风保精度，八级风正常工作抗风十级风不损坏。
可靠性>1200 小时。
平均无故障连续工作时间 MTBF≥1200小时
