SHA860A系列 9 kHz至3.6/7.5 GHz手持式信号分析仪|鼎阳科技 (在产)
参考价格 ： SHA861A：￥62,880；SHA862A：￥92,880
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

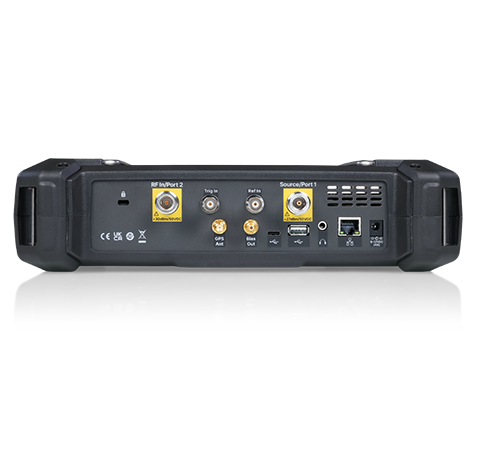

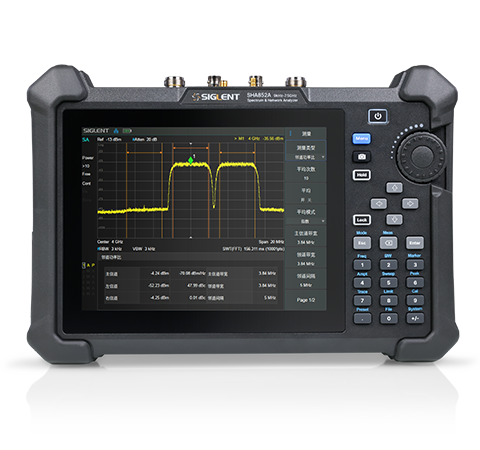

SHA860A系列 9 kHz至3.6/7.5 GHz手持式信号分析仪|鼎阳科技

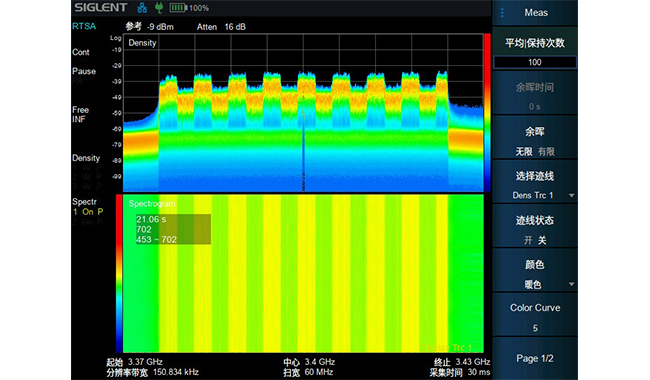

实时频谱分析
RTSASHA860A 实时分析带宽最大 110 MHz，能以100% POI 捕获最短 3.51 µs 的信号。RTSA 模式下，分析仪能在实时分析带宽之内无缝地进行 FFT 计算和频谱触发，十分有利于瞬态信号的捕获，分析信号频率、信号特征、持续时长、幅度变化等。在频谱监测、跳频电台测试、振荡器研发等领域有着广泛的应用。

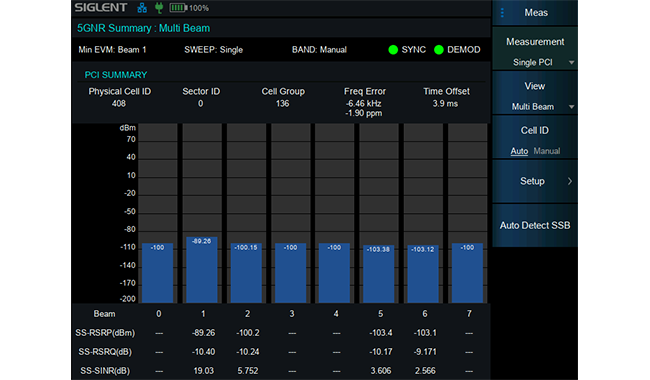

5G NR OTA测量
SHA860A的5G NR OTA测量功能可以对多小区进行空中接口（OTA）的测试，提供物理小区 ID、波束号、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解调指标。
此功能可以测试信号和发射机质量，通过对不同频率、不同频段、不同工作模式以及不同类型的发射天线系统进行数据采集分析，并根据不同接收端的测量值判断是否为异常状态，实现对故障的定位与跟踪功能。便于工程师现场测试和部署5G 基站，有效地提高无线网络性能及用户体验。

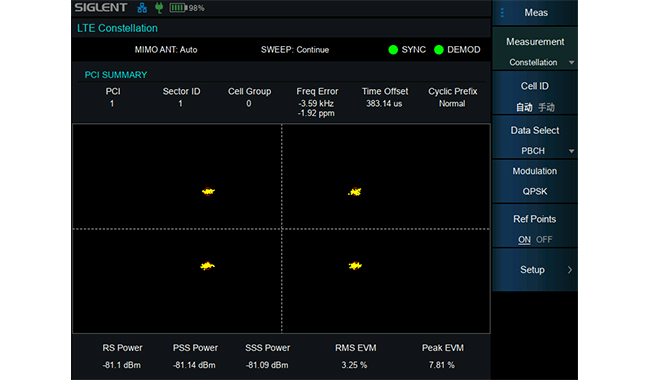

LTE FDD/TDD OTA测量
SHA860A 的 LTE OTA 测量功能十分完备，能提供 PCI、扇区 ID、小区组、频率误差、时间偏移、同步状态、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)、平均 EVM、峰值 EVM 等解调指标，并通过星座图显示 LTE 信号质量。
此功能可对小区进行解调，通过对不同小区的信号质量、信道质量、干扰强度等进行测量和分析，可以确定哪些小区之间的信号干扰最为严重，进而采取相应的干扰协调措施，从而提高小区的通信质量和用户体验。

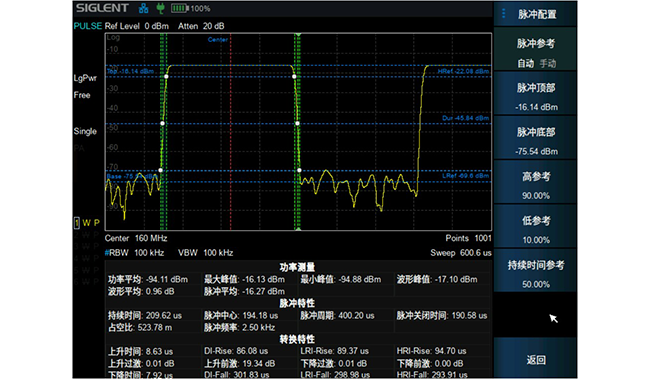

脉冲参数分析
SHA860A脉冲分析功能最大测量点数为10001，支持功率测量、脉冲特性、转换特性测量；支持正峰值检波、负峰值检波、采样检波、平均检波、常规检波。可帮助工程师准确分析和掌握信号特征，评估和验证射频设备性能。

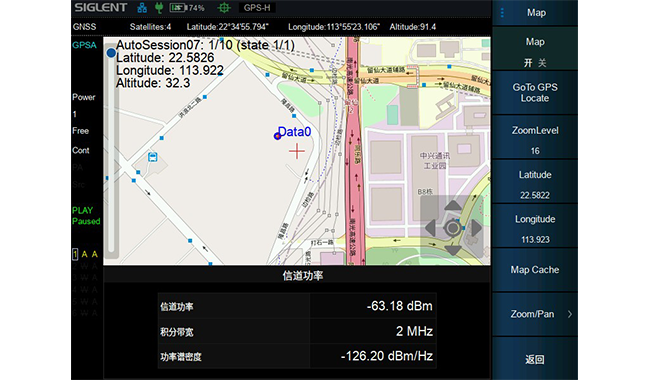

室内/室外地图
除了测量 5G 和 LTE 基站的性能外，基站技术人员还需进行信号覆盖分析，以便运营商分析基站周边的覆盖条件。SHA860A的室内/室外地图模式可以帮助技术人员了解基站的位置、天线的高度和方向等，对信号覆盖情况进行全方位的掌控，轻松地识别出信号覆盖差或者存在高度干扰的区域，进而采取相应的措施进行优化，快速提高基站技术人员的工作效率。

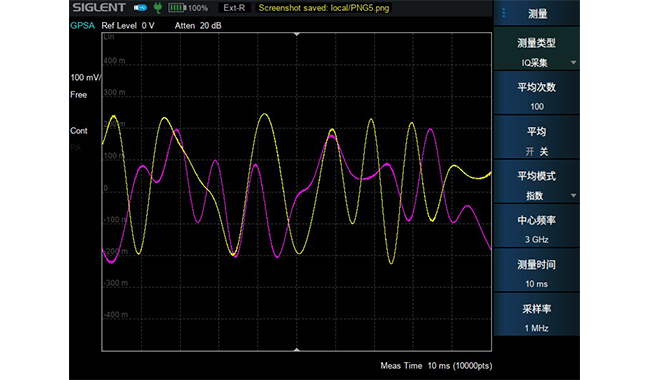

IQ 数据采集
SHA860A IQ数据采集功能拥有 300 MHz 采样率，100 MHz 信号带宽，其高精度、高速度、高可靠性可以捕捉频谱仪输入的模拟信号并转换为频谱数据，不仅能帮助用户记录和显示频谱数据，还可以将数据存储到本地或 USB，具有极佳的灵活性。
规格参数
| 测量频率范围 | SHA861A：9 kHz~3.6 GHz（5 kHz 起可测试） SHA862A：9 kHz~7.5 GHz（5 kHz 起可测试） |
| 最小分辨率带宽 | 1 Hz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-104 dBc/Hz |
| 频率分辨率 | 1 Hz |
| 矢量网络分析模式（选配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可测试） SHA862A：100 kHz~7.5 GHz（30 kHz 起可测试） |
| 电缆和天线测量模式（选配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可测试） SHA862A：100 kHz~7.5 GHz（30 kHz 起可测试） |
| 实时分析带宽 | 40 MHz 110 MHz（选件） |
| 高级测量套件（选配） | 信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图 |
| 信号调制分析（选配） | AM， FM，PM， ASK， FSK， MSK， PSK， QAM |
| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported) |
| 显示 | TFT LCD， 800x600， 8.4英寸多点触摸屏 |
关键词:
规格参数
| 测量频率范围 | SHA861A：9 kHz~3.6 GHz（5 kHz 起可测试） SHA862A：9 kHz~7.5 GHz（5 kHz 起可测试） |
| 最小分辨率带宽 | 1 Hz |
| 显示平均噪声电平 | -165 dBm/Hz |
| 单边带相位噪声 | <-104 dBc/Hz |
| 频率分辨率 | 1 Hz |
| 矢量网络分析模式（选配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可测试） SHA862A：100 kHz~7.5 GHz（30 kHz 起可测试） |
| 电缆和天线测量模式（选配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可测试） SHA862A：100 kHz~7.5 GHz（30 kHz 起可测试） |
| 实时分析带宽 | 40 MHz 110 MHz（选件） |
| 高级测量套件（选配） | 信道功率、邻道功率比、占用带宽、时域功率、载噪比、谐波分析，三阶交调分析，瀑布图 |
| 信号调制分析（选配） | AM， FM，PM， ASK， FSK， MSK， PSK， QAM |
| 远程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported) |
| 显示 | TFT LCD， 800x600， 8.4英寸多点触摸屏 |
