SVA1000X 系列9 kHz至1.5/3.2/7.5 GHz矢量网络和频谱分析仪|鼎阳科技 (在产)

多功能加持：5合1

矢量网络分析+ EMI预兼容测试+ DTF电缆和天线测量+ 频谱分析仪+调制分析= SVA1000X

SVA1000X作为鼎阳科技频谱分析和网络分析的多功能合一的分析仪，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的领先水平，既具备SSA3000X频谱仪系列的全部功能和性能，也通过内置100k-7.5G的定向耦合器，亦是一款功能完整的双端口单方向矢量网络分析仪。同样体积，更多功能，是教育教学和射频工程师的利器。

矢量网络分析

频率范围从最低100 kHz到最高7.5 GHz：

· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；

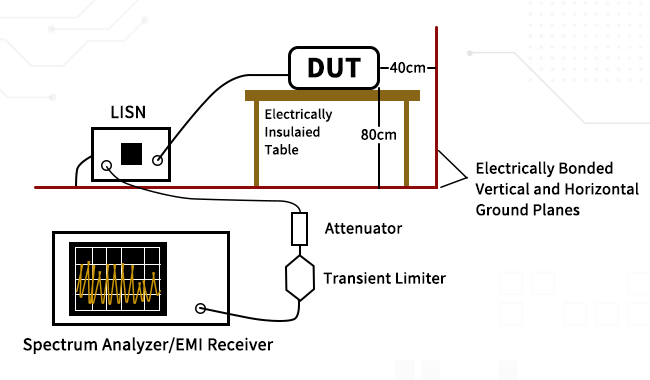

低成本的EMI预兼容测试方案

在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：

· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

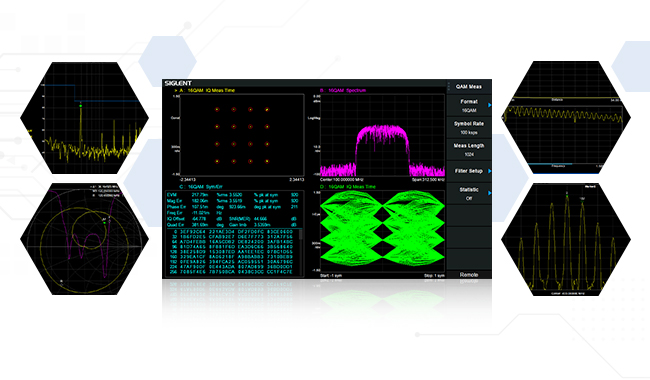

调制分析，深度剖析调制信号

具备丰富的解调分析功能：

· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能
· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力
· 具备眼图，星座图，相位图，属于，频域，误差域等多种分析格式

丰富的信号功率测量

· 信道功率(CHP, Channel Power)
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 载噪比(CNR, Carrier Noise Ratio)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 谐波分析(Harmonic measurement)，
· 频谱监测瀑布图(Spectrum Monitor)

极简设计，便捷好用

现代工业设计，大气简洁的显示界面和操作方式
多点电容触摸屏，支持鼠标和键盘
支持屏幕编辑和保护
高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作

1. N-N-18L

   • 描述：N-N线缆，18 GHz带宽，1000 mm

   • 更多资料：数据手册

2. N-SMA-18L

   • 描述：N-SMA同轴线缆，18 GHz带宽，1000 mm

   • 更多资料：数据手册

3. SSA3000XP-EMI

   • 描述：EMI预兼容测试套件，包含EMI滤波器，准峰值检波器，免费EasySpetrum上位机软件

4. SSA3000XP-AMK

   • 描述：高级测试套件，可测量邻信道功率比，占用带宽，信道功率等

5. SSA3000XP-Refl

   • 描述：反射测量选件（软件）

6. SSA3000XP-AMA

   • 描述：AM/FM调制分析选件

7. SSA3000XP-DMA

   • 描述：ASK/FSK/MSK/PSK/QAM调制分析选件

8. 近场探头SRF5030T

   • 描述：SRF5030T：3根磁场近场探头（5 mm，10 mm, 20 mm），1根电场近场探头（5 mm），频率范围：300 kHz ～ 3 GHz，分辨率 5 mm，10 mm, 20 mm, 适用于 EMI 辐射干扰和强度检测

9. SSA-RMK机架安装套件

   • 描述：6U标准高，482.6mm标准宽

10. UkitSSA3X

    • 描述：通用工具套件：N-SMA线缆（6 GHz），N-N线缆（6 GHz），N-BNC适配器x2，N-SMA适配器x2，10dB 1W 衰减器

    • 更多资料：数据手册

11. 便携软包BAG-S2

    • 描述：便携软包BAG-S2，适用于SSA3000X Plus， SSA3000X， SVA1000X，SSA1000X，SDS5000X，SDS3000X HD，SDS3000X，SDS2000X，SDS2000X Plus系列

12. N-BNC-2L

    • 描述：N-BNC线缆， 2 GHz带宽

    • 更多资料：数据手册

13. N-N-6L

    • 描述：N-N线缆，6 GHz带宽，700 mm

    • 更多资料：数据手册

14. N-SMA-6L

    • 描述：N-SMA线缆，6 GHz带宽，700mm

    • 更多资料：数据手册

15. USB-GPIB适配器

    • 描述：把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

16. RB3X25

    • 描述：反射电桥，1 MHz~2.5 GHz；2 x N(M)-N(M)

17. SSA3000-Refl

    • 描述：反射测量软件
