RecPlay 9kHz至3GHz射频记录和回放系统|IZT (在产)

规格说明 IZT R3301 射频记录器

• 频率范围 HF 9 kHz – 30 MHz 1) VUHF 20 MHz – 3 GHz 2)

• 转换概念 9 kHz – 30 MHz 1) (HF) 直接采样 20 MHz – 3 GHz 2) (VUHF) 双倍超外差转换

• 射频输入阻抗 50 欧姆

• 最大输入功率 HF +20 dBm, +30 dBm（输入衰减器激活时） VUHF +15 dBm

• 调谐分辨率 HF, VUHF 1Hz

• VSWR HF, VUHF < 2.1

• 调谐精度 HF, VUHF < 0.2 Hz

• 参考频率 HF, VUHF 10 MHz 内部/外部

• 内部参考频率 HF, VUHF < 1 · 10-7

• 输入灵敏度 HF: 100 kHz – 30 MHz -120 dBm @ 3 kHz BW @ S/N = 10 dB -111 dBm @ 25 kHz BW VUHF: 20 MHz – 3 GHz -114 dBm @ 3 kHz BW @ S/N = 10 dB -105 dBm @ 25 kHz BW -92 dBm @ 500 kHz BW

• 振荡器相位噪声 HF -130 dBc/Hz 典型值 @ 1 kHz 偏移 -140 dBc/Hz 典型值 @ 10 kHz 偏移 VUHF -120 dBc/Hz 典型值 @ 10 kHz 偏移

• 扫描时间 HF, VUHF < 3 ms 典型值

• 扫描速度 HF, VUHF > 4 GHz/s, 线性 > 175 GHz/s, 在 25 MHz 带宽内

• 输入 IP3 HF +40 dBm, 典型值 VUHF +24 dBm, 典型值（低失真模式） +13 dBm, 典型值（正常模式）

• 噪声系数 HF 9 dB 典型值 VUHF 10 dB, 典型值（低噪声模式） 15 dB, 典型值（正常模式）

• 中频抑制 HF 不适用 VUHF > 120 dB 典型值

• 镜像抑制 HF 不适用 VUHF > 110 dB 典型值

• 振荡器再辐射 HF 不适用 VUHF < -110 dBm

• 预选器 HF 12 波段 VUHF 11 波段

• 中频带宽 HF, VUHF 6.25 kHz – 24 MHz

信号处理

• 数据表示 数据格式：16/32位I/Q，包含嵌入式IZT CBB元数据信息

• 输出采样率 可变，最高30 MS/s

• 数据存储 4 x 2.5” SATA HDD或SSD，可移除托盘；默认为4 TB RAID系统

• 录音模式 独立/多样性和多频率（使用第二单元和同步套件）

• 增益控制 AGC快速/慢速，带有可调ADC回退和死区，MGC

接口

• 天线输入 HF，VUHF N型，母头，50欧姆

• 数据存储系统 SATA托盘 4 x 2.5“ HDD或SSD，9.5毫米高度，可移除

• 以太网 1 Gbit以太网RJ45，CAT 6

• 10 Gbit以太网，光学LC-Duplex，10 Gbit光纤光学

• USB 2 x USB 3.0

• GPS天线输入 SMA，母头，50欧姆

• 有源偏置 < 60 mA @ 3 V DC

• 同步输入 3 x SMA，母头，50欧姆 (DCLK, 2 VUHF LO)

• 输出 3 x SMA，母头，50欧姆 (DCLK, 2 VUHF LO)

• 触发脉冲输入 SMA，母头，CMOS 3.3 V（5 V容限输入）

• 输出 SMA，母头，CMOS 3.3 V

• 参考输入 10 MHz SMA，母头，50欧姆

• 遥控 专有连接器D-SUB 9，母头

一般数据

• 工作温度 5°C 至 +40°C

• 存储温度 -20°C 至 +60°C

• 湿度 最大85%，非凝结

• EMI/EMC CISPR 22 / CISPR 25 (EN 55022 / EN 55025)

• MTBF > 70,000 小时

• 电源 AC: 100 V – 240 V, 47 Hz – 63 Hz, 240 VA, DC: 10 V – 30 V, 大约125 W

• UPS: 锂离子，99.9 Wh; 大约20分钟录音，25分钟测量

• 尺寸 (宽x高x深) 450 mm x 347 mm x 234 mm

• 重量 约17 kg

• 操作系统 Windows 10 (64位)

• 集成硬盘 系统盘 SSD 250 GB

• 内部内存 8 GB

频率范围扩展 IZT R3301-RF6 IZT R3301-RF18

• 频率范围 3 GHz – 6 GHz 3 GHz – 18 GHz

• 射频输入 50欧姆 3)

• 最大输入功率 +15 dBm +10 dBm

• VSWR < 2.1 < 2.1

• 振荡器相位噪声 -120 dBc/Hz 典型值 @ 10 kHz 偏移 -114 dBc/Hz 典型值 @ 10 kHz 偏移

• 扫描时间 < 3 ms 典型值 10 ms

• 扫描速度 > 4 GHz/s, 线性 > 1.5 GHz/s, 线性 > 175 GHz/s, 在 25 MHz 带宽内 > 175 GHz/s, 在 25 MHz 带宽内

• 输入IP3 +18 dBm（正常模式）+25 dBm（低失真模式）+2 dBm（低噪声模式）+15 dBm典型值（低噪声模式）

• 噪声系数 7 dB, 典型值（低噪声模式，LNA开启，最大增益）15 dB典型值（低噪声模式）17 dB, 典型值（正常模式，LNA关闭，最大增益）23 dB, 典型值（正常模式，LNA关闭，最大增益）

• 中频抑制 > 120 dB典型值 > 120 dB典型值

• 镜像抑制 > 110 dB典型值 > 110 dB典型值

• 振荡器再辐射 < -110 dBm < -110 dBm

• 预选器滤波器 8波段 跟踪带通滤波器

规格说明 IZT S1000 / IZT S1010 信号发生器

射频性能

• 频率范围 9 kHz – 3 GHz

• 分辨率 0.001 Hz

• 瞬时带宽 9 kHz – 30 MHz 30 MHz 90 MHz – 2940 MHz 120 MHz

• 参考精度 OCXO

• 老化 ±5·10-8 每年

• 温度稳定性 < ±1·10-8

• 预热时间 10 分钟

• 功率水平 最大输出功率 +20 dBm 典型值

• 分辨率 0.1 dB

• 不确定性 ±0.5 dB 从 +10 dBm 到 -50 dBm; ±1.0 dB 低于 -50 dBm

• 范围 -134 dBm 到 +20 dBm (峰值)

• 动态范围 > 75 dB 典型值

• 频谱纯度 谐波 f > 30 MHz < -30 dBc 在 +10 dBm 谐波 f < 30 MHz < -40 dBc 在 +10 dBm 非谐波 > 30 MHz < -75 dBc 典型值 非谐波 < 30 MHz < -80 dBc 典型值

• 输出 IP3 < 30 MHz 在 10 dBm 双音，2 MHz 间隔 35 dBm 典型值 100 MHz 在 10 dBm 双音，2 MHz 间隔 40 dBm 典型值 1575 MHz 在 10 dBm 双音，2 MHz 间隔 34 dBm 典型值 2332.5 MHz 在 10 dBm 双音，2 MHz 间隔 32 dBm 典型值

IZT RF Recorder 硬件选项

• IZT R3301 / IZT R3302

  • IZT R3301-CHS 带有内置传感器控制器的接收机底盘

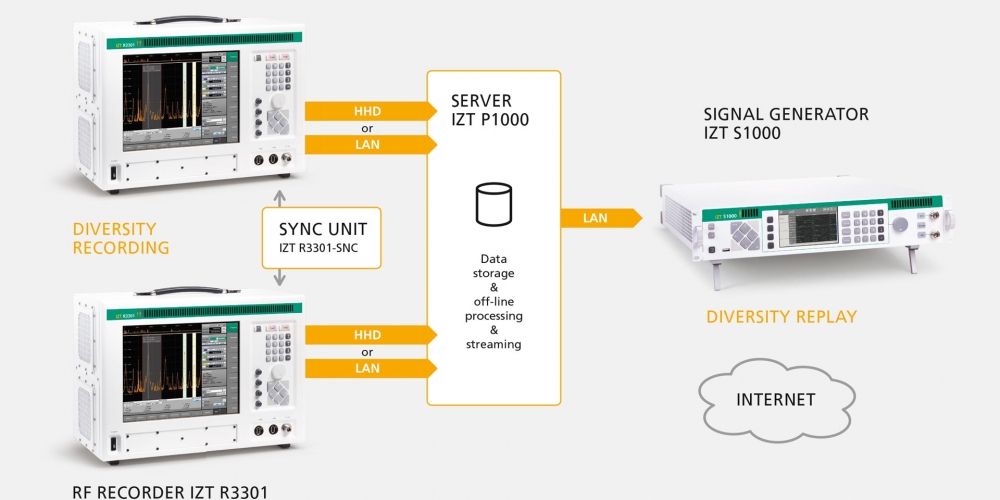

  • IZT R3301-SNC 用于同步两个 IZT R3301 录音单元的同步套件

  • IZT R3301-TCS 带有手推车功能的运输箱

  • IZT R3302-CHS 带有内置传感器控制器的 IP54 接收机底盘

  • IZT R3302-TCS 带有手推车功能的运输箱

  • IZT R3302-ESI 包括触发功能的外部同步接口

  • IZT R3302-MDM 通过内置蜂窝调制解调器和外部天线连接器 (IP54) 进行蜂窝远程访问的接口

  • IZT R3302-WIM 通过内置模块和外部天线连接器 (IP54) 进行 WIFI 远程访问的接口

  • IZT R3302-WIU 通过外部 USB 连接器进行 WIFI 远程访问的接口

  • IZT R3300-SDD 固态数据盘 1 TB SSD, 最多 4 个用于 IZT R3301/R3302

  • IZT R3300-GSR GPS 同步参考时钟

  • IZT R3000-HF HF 前端频率范围 9 kHz – 30 MHz

  • IZT R3000-RF3 VUHF 前端频率范围 20 MHz – 3 GHz

  • IZT R3000-RF6 VUHF 前端频率范围扩展 3 GHz – 6 GHz

  • IZT R3000-RF18 VUHF 前端频率范围扩展 3 GHz – 18 GHz

  • IZT R3000-OCX 烤箱稳定参考振荡器

  • IZT R3000-BST 偏置-T 1)

  • IZT R3000-AAI-RF5 3x3 天线开关 (最多三个 RF 输入之一通过软件电子切换到内置 RF 前端之一)

IZT R3410 / IZT R3411

• IZT R3410-CHS 坚固的接收机底盘

• IZT R3410-DCW 宽 DC 输入 (7.5 V – 30 V)

• IZT R3411-CHS 坚固的接收机底盘 2)

IZT R3000-HF HF 前端频率范围 9 kHz – 30 MHz

• IZT R3000-RF3 VUHF 前端频率范围 20 MHz – 3 GHz

• IZT R3000-RF6 VUHF 前端频率范围扩展 3 GHz – 6 GHz

• IZT R3000-RF18 VUHF 前端频率范围扩展 3 GHz – 18 GHz

• IZT R3000-OCX 烤箱稳定参考振荡器

• IZT R3000-TRIG 触发器

• IZT R3000-BST 偏置-T 1)

• IZT R3000-AAI-RF5 3x3 天线开关 (最多三个 RF 输入之一通过软件电子切换到内置 RF 前端之一)

IZT P1010 便携式传感器控制器笔记本

• 选定和配置用于运行 IZT Signal Suite 进行高达 30 MS/s 的 IQ 录音，包括 1TB SSD 数据存储，SD 卡插头和通过 USB 适配器的第二个以太网接口；Win10 (EN)
