C5040 100MHz至3GHz卫星信道模拟器|IZT (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
IZT卫星信道模拟器提供了一种经济高效且省时的方法，可以在没有实际卫星的情况下模拟完整的双向卫星传输链路。
卫星频道的综合建模
用于测试收发器、终端和卫星的复杂操作场景
复杂卫星星座的切换仿真
频率范围高达 3 GHz，带宽为 250 MHz
可以模拟测试收发器、终端和卫星的复杂操作场景。由于对传输方法的修改而产生的影响，可以在实施之前用IZT卫星信道模拟器模拟卫星或终端设备。
在卫星的生命周期内，卫星信道模拟器可用于模拟和分析效果和问题。IZT卫星信道模拟器提供出色的信号质量和对卫星信道影响的全面模拟。
IZT C5040 的优化和可扩展信号处理单元提供对卫星信号（非线性、IMUX / OMUX 滤波器、相位噪声、干扰、天线增益、多普勒频移）以及传输链路（干扰、雨衰、闪烁、反射、热噪声）影响的实时模拟。最先进的图形用户界面 （GUI） 允许轻松更改设置的所有参数。可以通过SCPI和SNMP进行远程控制。
使用IZT C5040，基于卫星的通信系统可以在实现之前进行广泛的模拟和测试。此外，可以以非常经济高效的方式设置设备（接收器、发射器、卫星电话）和卫星测试的复杂操作场景。IZT C5040 是一个基于单个硬件单元的可扩展系统，可以从单向链路配置为具有数百个终端的双向链路。
关键词:
输入频率范围 100 MHz 至 3000 MHz
输出频率范围 100 MHz 至 3000 MHz
信道带宽 250 MHz
输入功率范围 -10 dBm 至 -50 dBm
输出功率范围 +10 dBm 至 -50 dBm
增益平坦度 +/- 0.35 dB
增益斜率稳定性 0.5 dBpp（在操作温度范围内）
群延迟平坦度 <1 nspp
输入回波损耗 <16 dB
输出回波损耗 <16 dB
幅度轮廓时间增量 最小 1 ms
最大 1 s
幅度轮廓记录长度 最大 1 小时
幅度控制范围 最大 0.0 dB
最小 -50.0 dB
幅度增量 标称 0.1 dB
幅度变化率 最大 10 dB/s
步幅幅度变化 最大 20 dB
延迟轮廓时间增量 最小 1 ms
最大 1 s
延迟轮廓记录长度 最大 1 小时
延迟误差 应用延迟与计算延迟之间，最大 0.4 ns
延迟控制范围 最小 0.1 ms
最大 800 ms
延迟增量 标称 0.1 ns
延迟变化率 最大 +/-100 us/s
步延变化 最大在 0.1 ms 内 +/-10 ms
延迟精度/漂移 <+/-0.25 ns/ms
频率偏移轮廓时间增量 最小 1 ms
最大 1 s
频率偏移轮廓记录长度 最大 1 小时
频率偏移增量 可编程增量 1 Hz
频率偏移变化间隔 计算和应用足够频繁，以使频率偏移跳跃小于 10 Hz
频率偏移误差 应用频率偏移与计算频率偏移之间，最大 1 Hz
频率偏移控制范围 最大 +/-1 MHz
最小 0 Hz
频率偏移变化率 最大 +/-10 kHz/s
步频偏移变化 最大在 0.1 ms 内 +/-1 MHz
AWGN 轮廓时间增量 最小 1 ms
最大 1 s
AWGN 轮廓记录长度 最大 1 小时
AWGN 控制范围 相对于期望信号最大值
信噪比 相对于期望信号最大值 30 dB
最小 -10 dB
AWGN 增量 标称 0.1 dB
AWGN 变化率 最大 10 dB/s
线性滤波失真 多达 1024 个复杂 FIR 系数
线性滤波失真幅度精度 <+/-0.5 dB 幅度纹波误差
线性滤波失真群延迟精度 <1 ns 群延迟误差
非线性 AM/AM 失真与 IBO 相比 <+/- 0.1 dB
非线性 相位失真与 IBO 相比 <+/- 0.5°
非线性 动态范围 60 dB
射频输入 SMA 母头，50 Ohm
射频输出 SMA 母头，50 Ohm
10 MHz 参考输入 BNC 母头，50 Ohm，5 dBm 至 15 dBm，50 Ohm
触发/同步输入 SMA 母头，1 PPS，3.3 V LVTTL
命令和控制接口 千兆以太网
电压 100 VAC – 240 VAC
操作温度范围 15°C – 30°C
非操作温度范围 -20°C – 70°C
操作湿度 10% – 80% 最大，非凝结
非操作湿度 10% – 90% 最大，非凝结
形式因素 19"

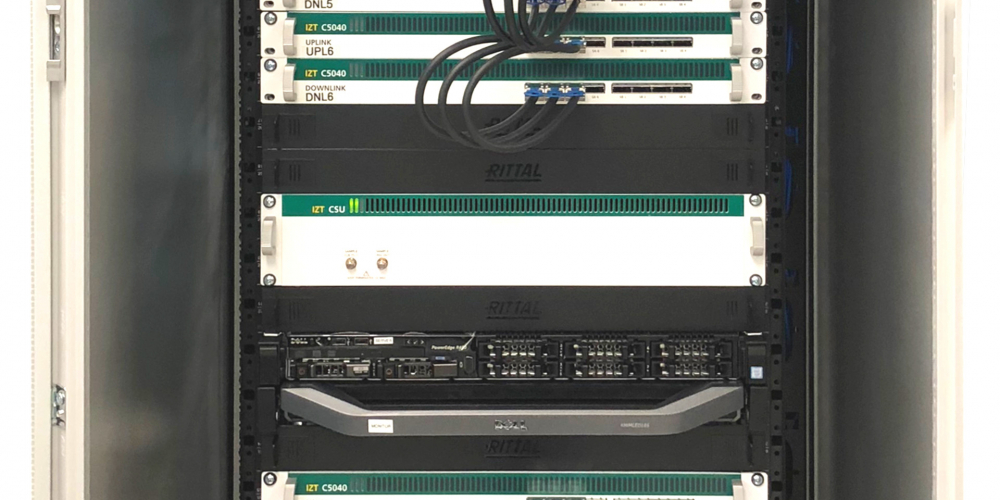

IZT C5040-UPL 上行模拟单元
IZT C5040-PLD 有效载荷模拟单元
IZT C5040-DNL 下行模拟单元
IZT C5040-CSU 中央同步单元
IZT C5040-SVR 命令和控制服务器，交换机
IZT C5040-DSPL 键盘和显示器，19" 机架安装
IZT C5040-117 多径
IZT WE2 保修期延长至 2 年
IZT WE3 保修期延长至 3 年
