70 kHz至40/80/110GHz
通用夹具提取 （UFX） 软件选项为测试夹具提取提供高级解嵌工具。
IMDView™ 软件与内部合路器选件相结合，能够在单个连接中从 S 参数切换到 IMD 测量
最高性能脉冲测量— PulseView™ 提供 2.5 ns 脉冲分辨率和 100 dB 动态范围
使用 DifferentialView™ 分析的 4 端口单端或平衡测量
基于迹线的内部眼图选项提供了显示时域、S 参数和眼图分析以及活动扫描更新的能力
卓越的动态范围 - 高达 142 dB
高可用功率 - 高达 +14 dBm
最佳测试端口特性性能 - 方向性高达 50 dB
最佳时域分析
使用 MN4765B O/E 校准模块，在 850、1060、1310 和 1550 nm 波长下，在 70 kHz 至 40、70 GHz 和 110 GHz 范围内进行快速准确的光电测量

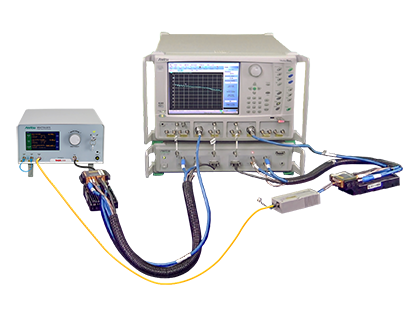

VectorStar ME7848A光电网络分析仪 （ONA） 为工作在 850、1310 和 1550 nm 波长下的 O/E、E/O 和 O/O 设备提供了一种模块化方法。有两种配置可供选择：VectorStar ME7848A-100 系列包括MN4765B O/E 校准模块，VectorStar ME7848A-200 系列增加了MN4775A E/O 转换器。
VectorStar ME7848A-200 系列能够在 O/E、E/O 和 O/O 测量之间快速切换，并具有由 MN4765B O/E 校准模块建立的指定可追溯测量值。
通过添加适当的 MN4775A E/O 转换器和 MN4765B O/E 校准检测器，可以很容易地将 VectorStar ME7848A ONA 修改为不同的波长。VectorStar ME7838A-100 系列可以通过包含适当的 MN4775A E/O 转换器升级到 200 系列。
通过添加两个调制器，VectorStar 以及 110 GHz O/E 光电探测器可以进行以下测量。我们在 70 GHz 系统上拥有的固有优势仍然适用于 110 GHz 系统，即可升级性、制造光电和 E/E 的灵活性 参考校准光电探测器上的测量和 NIST 可追溯性。
响应度参数（频率响应、转换效率、接收器增益等）
传递函数
组延迟测量
光损耗
平衡测量（差分光电器件的四端口差分频率响应、增益等）
E/E 测量 （S11/S22）
快速准确的光电测量 — VectorStar ME7848A 200 系列 ONA 可对 E/O 和 O/E 组件和子系统进行纠错传递函数、群延迟和回波损耗测量。
MN4765B O/E 校准模块 — O/E 校准模块是一种热稳定的光电二极管参考标准检测器，可消除温度漂移。光电二极管的精确偏置电压在内部保持。
MN4775A E/O 转换器 — E/O 转换器包括一个铌酸锂 （LiNbO3） 调制器，该调制器由全自动偏置控制器和一个可调或固定波长激光源稳定。出色的转换器稳定性可确保在光电 DUT 探测器和接收器的测量过程中特性保持一致。
美国国家标准与技术研究院 （NIST） 衍生的表征 — O/E 校准模块的幅度和相位表征是使用 NIST 表征的主要标准获得的，并在 Anritsu 校准实验室进行。
内部 VNA 解嵌以简化校准 — 内置应用程序菜单提供说明，指导用户完成进行 E/O、O/O 和 O/E 测量所需的设置和校准。
出色的稳定性和可重复性 — 使用带去嵌的全 12 项校准，可使用 VectorStar VNA 对光电器件进行稳定且可重复的测量。
模块化和可升级性 — 通过添加适当的 MN4775A E/O 转换器和MN4765B O/E 校准检测器，VectorStar ME7848A ONA 可以轻松修改为不同的波长。VectorStar ME7838A 100 系列可以通过包含适当的 MN4775A E/O 转换器升级到 200 系列。
SPA范围为70KHz至20/40/70/110/125/145和220GHz。也可用于 1.1THz 的带状配置。
提供双SPA模式：适用于混频器/放大器/谐波/杂散测试。
所有端口都提供 SPA。用户可以定义将哪个端口用作 SPA 端口。
经典模式中提供多种检测类型：峰值、最小值、RMS、平均值。
各种数学函数可以应用于 SPA 模式，例如最小保持/最大保持/用户定义的方程。
信号源和接收器可以独立配置。可用作跟踪生成器。
对于具有双电源的设备，可以使用双驱动选项。也可以支持外部源代码管理。
具有双源的装置的相位同步。此功能允许用户控制和配置两个源之间的相位。
VNA 提供的源和接收器衰减器可以在 SPA 模式下激活。建议使用选项 62（接收端带有衰减器）来测量高功率器件的频谱含量。
软件选项：易于安装和升级现有用户设备。
从单个同轴测试端口到最宽的频率范围，在单个仪器中覆盖 70 kHz 至 70 GHz，在宽带配置中覆盖 70 kHz 至 145 GHz。可扩展至 1.1 THz
通用夹具提取 （UFX） 软件选项为测试夹具提取提供高级解嵌工具。
IMDView™ 软件与内部合路器选件相结合，能够在单个连接中从 S 参数切换到 IMD 测量
最高性能脉冲测量— PulseView™ 提供 2.5 ns 脉冲分辨率和 100 dB 动态范围
使用 DifferentialView™ 分析的 4 端口单端或平衡测量
基于迹线的内部眼图选项提供了显示时域、S 参数和眼图分析以及活动扫描更新的能力
卓越的动态范围 - 高达 142 dB
高可用功率 - 高达 +14 dBm
最佳测试端口特性性能 - 方向性高达 50 dB
最佳时域分析
使用 MN4765B O/E 校准模块，在 850、1060、1310 和 1550 nm 波长下，在 70 kHz 至 40、70 GHz 和 110 GHz 范围内进行快速准确的光电测量
MN4775A是一种电光转换器，它使用射频输入信号对内部激光器进行强度调制。E/O 转换器与 VectorStar MS464xB 或 Shockline MS4652xB 系列 VNA 以及MN4765B光电 （O/E） 转换器配合使用，可对调制器 （E/O） 和光接收器 （O/E） 进行高精度和稳定的光电测量。该MN4775A包括一个激光器、一个光学马赫-曾德尔强度调制器和一个可变光衰减器，用于控制其输出功率。内部电路提供各种电源和调制配置，并稳定整体性能。
MN4775A-0040 40 GHz 调制带宽和内置 850 nm 激光器
MN4775A-0070 70 GHz 调制带宽和内部 C 波段激光器设置为 1550 nm
MN4775A-0071 70 GHz 调制带宽和内置 1310 nm 固定激光器
MN4775A-0072 70 GHz 调制带宽和内部 1310 nm 固定激光器和内部 C 波段激光器设置为 1550 nm（光学开关）
MN4775A-0110 110 GHz 调制带宽和内部 C 波段激光器设置为 1550 nm
MN4775A-0111 110 GHz 调制带宽和内置 1310 nm 固定激光器
完全集成的 E/O，支持完整的光电表征系统
Mach-Zehnder强度调制器和偏置控制器，具有手动和全自动操作模式
可变光衰减器 （VOA），用于自动或手动功率控制
内部偏置可实现稳定运行和温度补偿
内部光功率检测/监控
可配置性，可适应测量应用
光输出功率控制
调制器偏置替代方案
直观的触摸屏 前面板控制光学元件，以及通过后面板 USB 或 RS-232 连接进行远程控制
在选项 -007x 和 -011x 中，提供了一个跳线环路，允许使用 1250 nm 至 1610 nm 的外部激光器（带有内部调制器和输出控制）。
有关更多信息和规格，请阅读技术数据表。
| 型号 | ME7848A-0240 | ME7848A/E-0210 | ME7848A/E-0211 |
|---|---|---|---|
| 射频频率范围a | 70 kHz-40 GHz | 70 kHz-110 GHz | 70 kHz-110 GHz |
| 射频连接器类型 | K (2.92 mm) | W (1 mm) | W (1 mm) |
| 光输入源连接器类型 | FC/PC (推荐偏振保持光纤) | FC/PC | FC/PC |
| 光输出和调制输入连接器类型 | FC/APC | FC/APC | FC/APC |
| 接收器波长范围 | 800-1700 nm | 1480-1620 nm | 1300-1330 nm |
| 接收器直流响应度 | > 0.2 A/W (850 ± 20 nm) | > 0.5 A/W (1550 ± 20 nm) | > 0.25 A/W (1319 ± 10 nm) |
| 最大线性光功率输入 | 2 dBm | 6 dBm | 6 dBm |
| 最大安全光功率输入 | 6 dBm | 10 dBm | 10 dBm |
| 光返回损耗 | > 24 dB | > 24 dB | > 24 dB |
| 传输光功率不确定性 | ± 0.5 dB | ± 0.5 dB | ± 0.5 dB |
| 光调制灵敏度 (典型值) | 2.3 V pk-pk (1 GHz) | 3.3 V pk-pk (1 GHz) | 3.3 V pk-pk (1 GHz) |
| 发射波长 | 850 nm | 1527-1565 nm | 1310 nm |
| 平均输出功率范围 (典型值) | -17 to -1 dBm | -15 to +3 dBm | -15 to +3 dBm |
| 输出功率稳定性 | ± 0.1 dB (4 小时, 3 °C) | ± 0.1 dB (4 小时, 3 °C) | ± 0.1 dB (4 小时, 3 °C) |
| 光调制路径损耗 (典型值) | 8 dB | 14 dB | 14 dB |
| 射频接收器端口的 0.1 dB 压缩点 | > +5 dBm for 70 kHz to 300 kHz | > +5 dBm for 70 kHz to 300 kHz | > +5 dBm for 70 kHz to 300 kHz |
| 射频接收器端口的 0.1 dB 压缩点 (300 kHz 以上) | > +11 dBm above 300 kHz | > +10 dBm above 300 kHz | > +10 dBm above 300 kHz |
| 反向端口的 0.1 dB 压缩点 (特性) | > -15 dBm 70 kHz to 300 kHz | N/A | N/A |
| 调制端口回波损耗 (原始值) | > 10 dB for < 20 GHz | ≥10 dB for < 70 GHz | ≥ 10 dB for < 70 GHz |
| 调制端口回波损耗 (原始值) | > 7.5 dB for 20 to 40 GHz | > 6 dB for 70 to 110 GHz | > 6 dB for 70 to 110 GHz |
| 检测端口回波损耗 (原始值) | > 10 dB for < 18 GHz | > 8 dB for < 50 GHz | > 8 dB for < 50 GHz |
| 检测端口回波损耗 (原始值) | > 3 dB for 18 to 40 GHz | > 4 dB for 50 to 110 GHz | > 4 dB for 50 to 110 GHz |
| 项目 | ME7848A-0270 | ME7848A-0271 | ME7848A-0272 |
|---|---|---|---|
| 射频频率范围 | 70 kHz-70 GHz | 70 kHz-70 GHz | 70 kHz-70 GHz |
| 射频连接器类型 | V型 (1.85 mm) | V型(1.85 mm) | V型 (1.85 mm) |
| 光输入连接器类型（推荐） | 保偏光纤 FC/PC | 保偏光纤 FC/PC | 保偏光纤 FC/PC |
| 光输出和调制输入连接器类型 | FC/APC | FC/APC | FC/APC |
| 接收器波长范围 | 1480-1620 nm | 1300 -1330 nm | 1300 -1330 nm 和 1480 - 1620 nm |
| 接收器直流响应度 | > 0.45 A/W | > 0.7 A/W | > 0.65 A/W (1319 ± 10nm) > 0.45 A/W (1550 ±20 nm) |
| 最大线性光功率至接收器（频率响应形状的< 0.5 dB变化） | 6 dBm | 6 dBm | 6 dBm |
| 接收器至安全光功率（平均值） | 10 dBm | 10 dBm | 10 dBm |
| 光返回损耗（调制输出和检测端口） | > 24 dB | > 24 dB | > 24 dB |
| 发射光功率不确定性（传输） | ± 0.5 dB | ± 0.5 dB | ± 0.5 dB |
| 光调制灵敏度（RF V, 在1 GHz, 典型值） | 5.5V pk-pk | 5.5V pk-pk | 5.5V pk-pk |
| 发射波长 | 1527-1565 nm | 1310 nm | 1310 nm 或 1527-1565 nm |
| 平均输出功率范围（典型值） | -15 to +5 dBm | -17 to +2 dBm | -20 to +4 dBm |
| 光输出功率稳定性（4小时内及3°C温度范围内） | ± 0.1 dB | ± 0.1 dB | ± 0.1 dB |
| 光调制路径损耗（正交偏置，典型值） | 8 dB | 10 dB | 10 dB |
| 射频接收器的0.1 dB压缩点（端口处，特性） | > +5 dBm for 70 kHz to 300 kHz > +11 dBm above 300 kHz | > +5 dBm for 70 kHz to 300 kHz > +11 dBm above 300 kHz | > +5 dBm for 70 kHz to 300 kHz > +11 dBm above 300 kHz |
| 射频接收器的-15 dBm压缩点（端口处，特性） | > -15 dBm | > -15 dBm | > -15 dBm |
| 50 kHz到2.5 GHz的射频接收器的0.1 dB压缩点（反向端口处，特性） | > -10 dBm | > -10 dBm | > -10 dBm |
| 2.5 GHz以上的射频接收器的0.1 dB压缩点（反向端口处，特性） | > -5 dBm above 2.5 GHz | > -5 dBm above 2.5 GHz | > -5 dBm above 2.5 GHz |
| 调制端口返回损耗（原始） | > 7.5 dB for 20 to 50 GHz | > 7.5 dB for 20 to 50 GHz | > 7.5 dB for 20 to 50 GHz > 3 dB for 50 to 70 GHz |
| 检测端口返回损耗（原始） | > 8 dB for 50 GHz | > 8 dB for < 50 GHz | > 8 dB for < 50 GHz > 5 dB for 50 to 70 GHz |
