MT8870A 10MHz至6GHz通用无线测试仪|安立 (在产)

及时支持最新的无线技术（5G Sub-6 GHz / 802.11ax等）

通用无线测试套件MT8870A支持多种无线通信标准，包括5G NR Sub-6 GHz、LTE / LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、V2X 802.11p、WLAN、蓝牙等。是用于智能手机，汽车和物联网终端以及通信模块等大规模生产线的测量仪器。MT8870A主机可安装三种发送/接收测试模块（MU887000A / MU887001A / MU887002A），每种模块都具有内置的矢量信号发生器和矢量信号分析仪，用于对移动终端和通信模块进行发送和接收测试。

• 1台主机架可以容纳4个测试模块

  • 一台MT8870A最多可容纳4个测试模块，每个测试模块可作为独立的测量仪器实现完全独立的测量。由于测试模块共享电源，主机架，内部总线接口等，因此可以通过在一台主机架上安装多个测试模块来减少总设备投资。

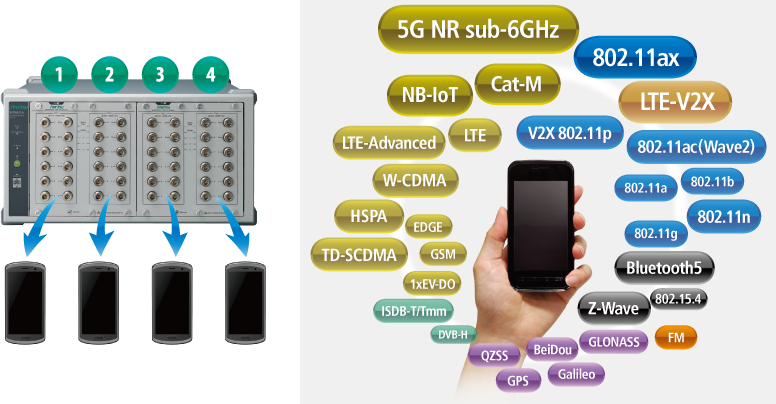

• 可同时测量四台终端设备，每个模块最多可直接连接12个天线端口

  • 通过安装4个测试模块，MT8870A可以同时连接4台被测设备并进行并行测量。无线通信方式的多样化导致了无线通信设备所使用的天线端子数量的增加。 新推出的MU887002A一个模组最多可连接12个设备天线，从而简化了测试环境。


  enlarged view

• 标配带宽高达200 MHz

  • MT8870A中安装的MU887000A / MU887001A标配160 MHz带宽，而MU887002A标配200 MHz带宽。 可以执行5G NR Sub-6 GHz和WLAN 802.11ax发送/接收测量测试。 将来可实现支持5G NR Sub-6 GHz 2CC传输/接收测试。




• 支持多种无线标准

  • MT8870A 仅一台即可支持多种无线通信标准 (如 5G，LTE/LTE-Advanced，V2X，WLAN，Bluetooth® 等) ，并可进发射功率测试，传输模块准确性等发送测试，接受灵敏度等接收测试等。

  • 支持的标准：5G NR sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDAM2000/1xEV-DO, WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)/be, Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T/ISDB-Tmm


  enlarged view

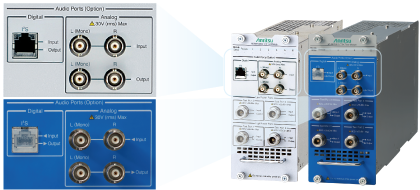

• MT8870A中安装的测试模块MU887000A / MU887001A可以配备音频分析仪和音频发生器，支持模拟和数字单声道/立体声音频，从而节省了空间并提高了通信模块制造中的测量效率。


Bluetooth® 文字商标和标识为 Bluetooth SIG, Inc. 的注册商标并授权 Anritsu 使用。

通用无线测试套件 MT8870A

• 专为智能手机、平板电脑、汽车、IoT设备和无线模块大批量生产测试应用而设计

• 支持适合 WLAN、蜂窝、蓝牙及其他短距离通信应用

• 小巧底座内包含 4个高性能模块

• 支持多个无线标准的同时测量

• 单个许可即可实现所有安装模块的相关功能

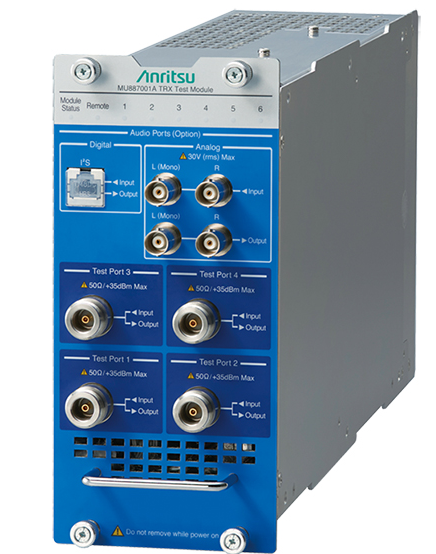

TRX 测试模块 MU887000A/MU887001A

• 内置信号发生器和信号分析仪

• 宽测量带宽：160 MHz

• 宽频率范围：10 MHz 至 6 GHz

• 一个模块支持多种无线标准
  支持的标准：5G NR sub-6GHz、

  LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO、WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)、Bluetooth Core Specification、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou/QZSS、DVB-H、ISDB-T/ISDB-Tmm

• 内置音频分析仪和发生器

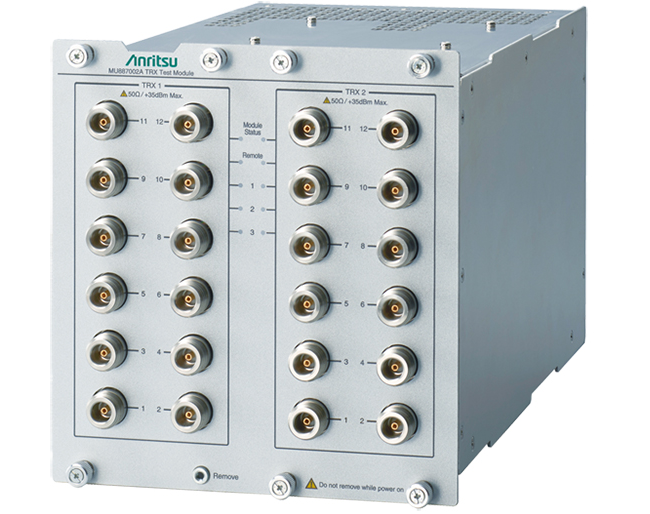

TRX 测试模块 MU887002A

• 集成了2个测试模块，每个测试单元具有内置的信号发生器和信号分析仪，并且可以独立测试

• 每个测试模块有12个天线端子，具有同一信号的同时输出功能，无需外部功分器即可连接到DUT进行测试。通过安装硬件选件 MU887002A-007 将频率范围扩展到 7.3 GHz

• 在测试模块中内置CPU，不会因外部PC而导致测量速度不同。

• 测量带宽宽：200 MHz，频率范围广：400 MHz 至 6 GHz

• 输出调制信号时也可以保持0 dBm 最大输出电平（信号质量取决于频率和波形。）

• 一个模块支持多种无线标准

• 支持的标准：5G NR sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO, WLAN 802.11b/g/a/n/ac/ax/p(DSRC V2X), Bluetooth, ZigBee, Z-Wave, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T
