VNA-0460 400MHz至6GHz两端口模块式矢量网络分析仪|MegiQ (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

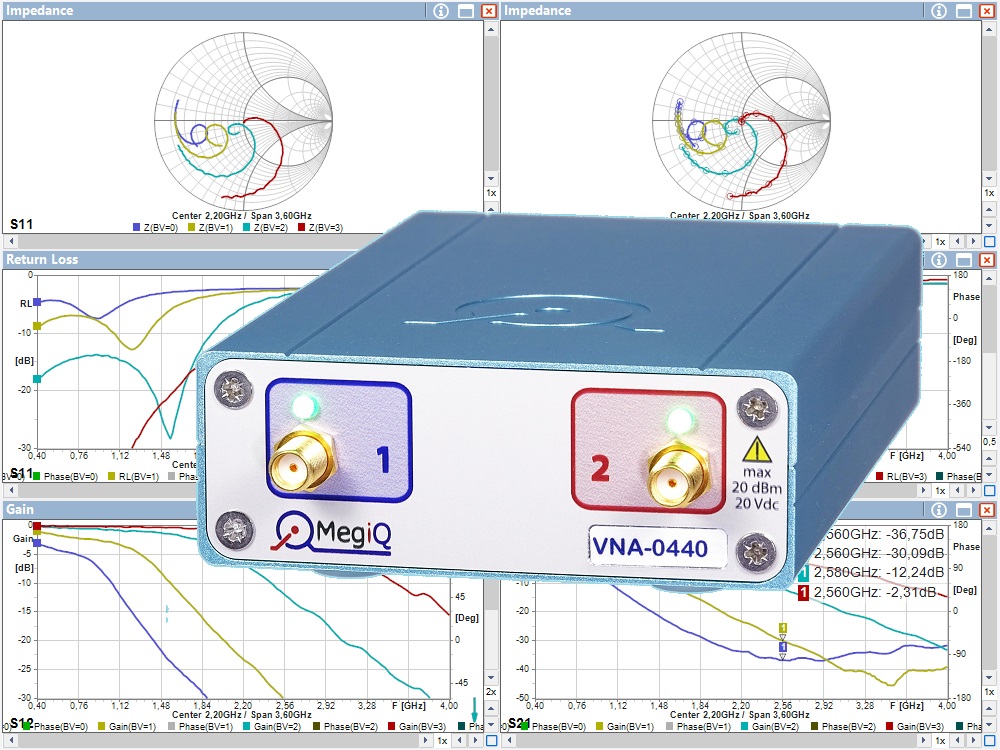

VNA-0460 是一款全双向 2 端口矢量网络分析仪，可通过 USB 连接从 PC 进行控制。
随附的软件提供对测量、设置、数据存储和报告的完全控制。
该 VNA 非常适合测量各种微电路，如天线、衰减器、放大器等。其频率范围包括最流行的电信频段，如 GSM-GPRS-LTE、Wifi、DECT、GPS、ISM、Zigbee、蓝牙。
VNA 软件具有集成的匹配电路计算器，可根据测量结果计算匹配电路并实时模拟该电路。
还包括时域反射 (TDR) 功能，用于分析随时间（距离）变化的阻抗。
由于尺寸小，它也可以在大型设备或装置内的天线附近使用。它也是现场测量的理想选择。
产品中包含：
VNA-0460
PC软件，用于控制、保存数据和设置、分析、报告等。
电源和 USB 线
文档
手提箱
可用配件包括 SMA、UFL 和平衡适配器以及校准套件。
VNA Sandbox
大多数人将 VNA-0460 与VNA Sandbox一起作为套件订购，以便开箱即用。
VNA 沙箱 (VSB) 是一款教育板，配有 UFL 校准套件和许多测试电路，可帮助您熟悉 VNA 和 VNA 测量的总体情况。有关 VNA-VSB 套件的更多信息。
2 端口双向 VNA
测量 S11、S12、S21、S22
频率 400MHz 至 6GHz
功率 -30 至 +5dBm
扫一扫最高20001积分
扫描速度高达每秒 4000 个样本
端口校准
完全 12 项标准化
参数化扫描
匹配电路计算器
TDR 和时间门功能
去嵌入功能
Calkit manager
显示格式：源阻抗、端口阻抗、回波损耗、正向损耗、SWR、阻抗（mag/ph）、阻抗（Smith）、增益（mag/ph/群延迟）、增益极性。
网络分析软件
预设：通过针对 1 端口和 2 端口测量的多种预设测量，VNA 软件非常容易用于阻抗和增益等最常见的测量。
校准： SMA 设备上的测量可以直接在 VNA 端口上完成，无需任何校准。对于通过电缆和适配器进行的测量，软件会引导完成开路短路负载直通校准过程，VNA 前面板将指示接下来要校准的终端。双 Calkit 选项使校准速度提高 3 倍。

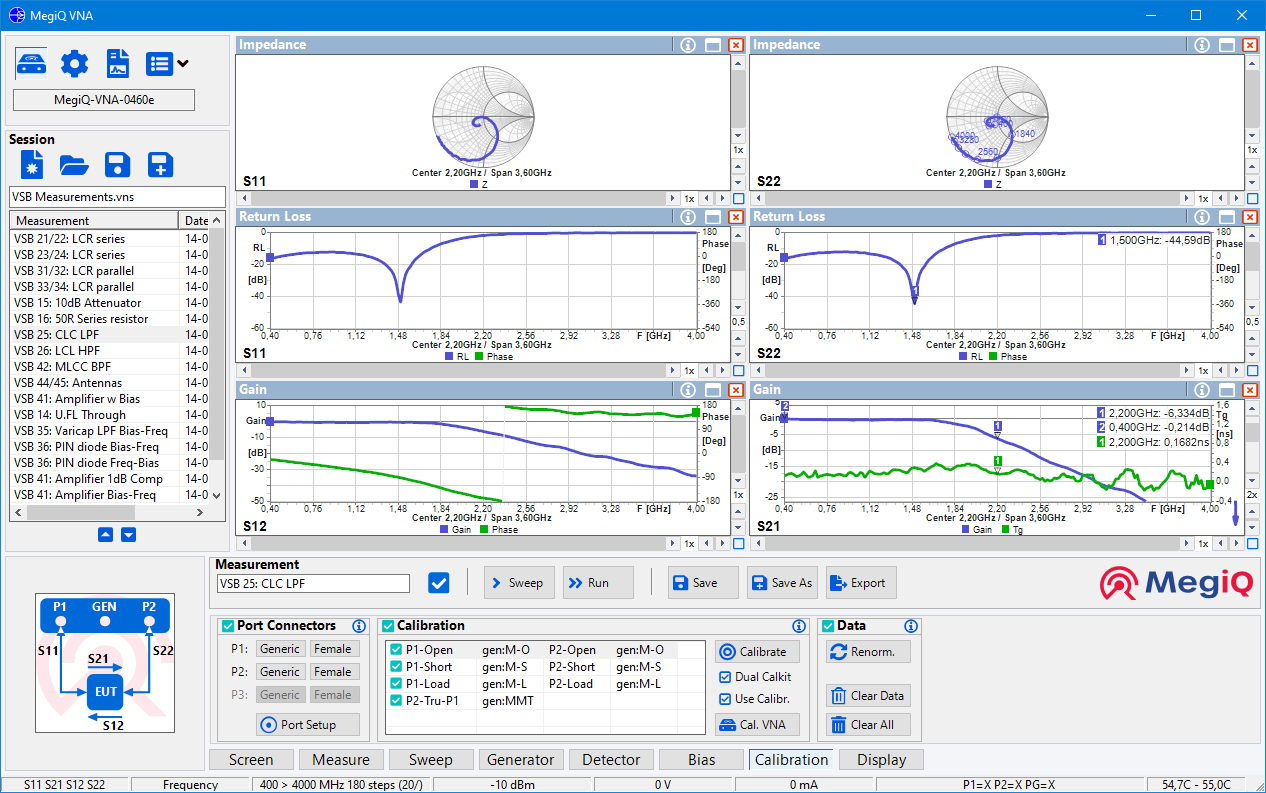

屏幕：屏幕布局适合触摸屏操作。可以使用任何图形类型以任何方式拖动图形进行测量。有多种配色方案。
扫描：该软件提供了一个扫描管理器，允许将多个参数（频率、功率、偏置变量）组合成参数扫描。这对于表征放大器、开关、变容二极管、pin 二极管等有源电路非常有用。
会话管理器：测量结果可以存储在会话管理器中，该管理器将会话的测量结果保存在单个文件中。所有设置（包括校准、屏幕布局、标记等）都存储在会话中。
API： VB、C++、C#、Labview 等应用程序编程接口可用于将 VNA-0440 集成到实验室设置或自动化工厂测试系统中。
比赛计算器

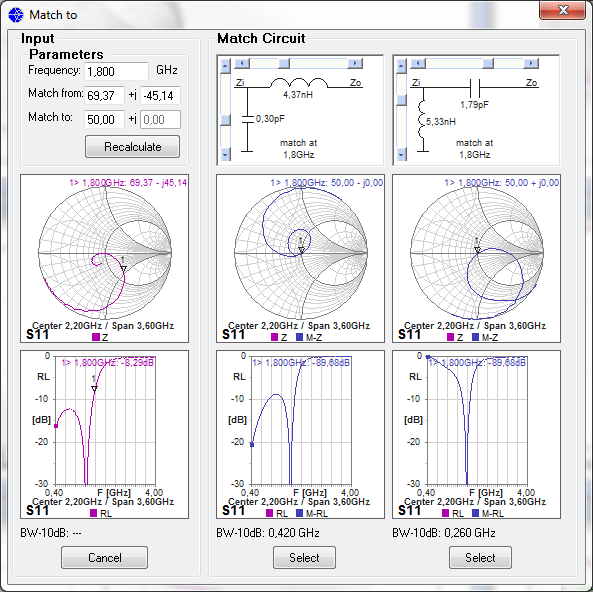

一个强大的功能是内置的匹配电路计算器。测量电路（天线）时，用户可以单击史密斯圆图中的适当频率，匹配计算器将建议将该频率与 50 欧姆或其他阻抗相匹配的多个电路。它还显示了最终的带宽，并允许对组件进行微调以优化结果。
选择匹配后，结果将显示在测量中，并且在进一步测量期间实时模拟匹配。
通过正确的测量校准，匹配电路的结果可以很好地复制在目标板上。
TDR 和时间门功能

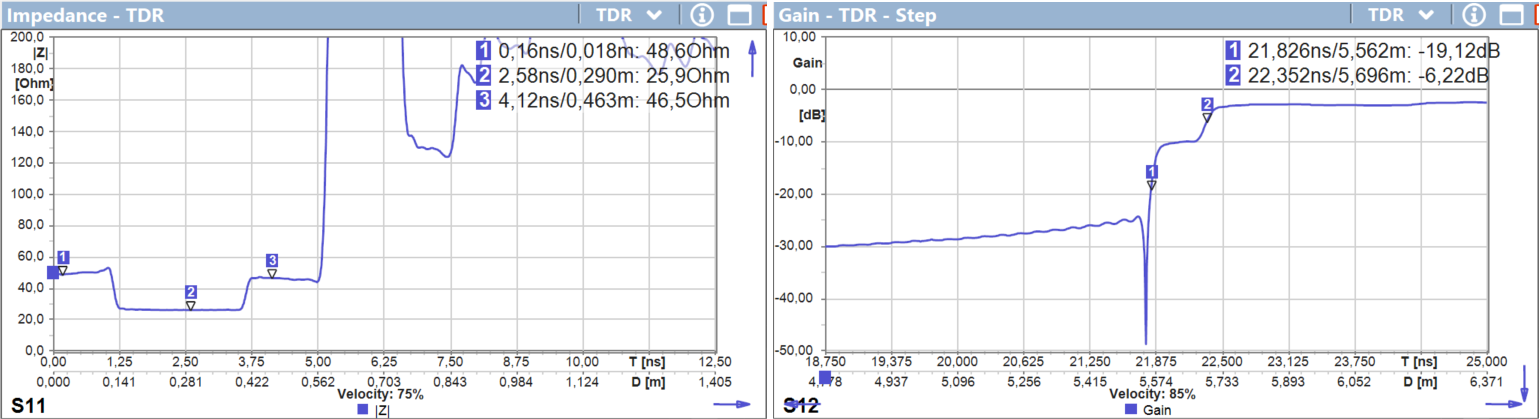

VNA 软件包含时域反射计功能，可在时域中分析测量结果。这对于研究网络结构、局部阻抗、故障距离等很有用。
时间选通对于消除增益测量中的杂散反射非常有用
关键词:
Specifications
VNA | 2 port full bidirectional | ||
Frequency | Range Accuracy Resolution | 400 to 6000 2 5 | MHz ppm kHz |
Return Loss | P1, P2 | >15 | dB |
Generator | Power Accuracy Resolution Harmonics | -30 to +5 ± 1.0 0.5 < -35 | dBm dB dB dBc |
Detectors | Range Input attenuator Bandwidth | -75 to +20 0 – 30 0.5 - 5 - 10 | dBm dB kHz |
Directivity | 400MHz - 3GHz 3GHz - 6GHz | 55 45 | dB dB |
Sweep
| Max size Speed 1-port - 4000 pts Speed 2-port - 4000 pts Speed 1-port - 25 pts Speed 2-port - 25 pts Variables | 20001 1000 2000 17 33 Frequency, Power, P1 P2 attenuator Sweep variables can be combined and | Points ms ms ms ms |
Software | Operating System Recommended PC | Windows XP – Windows 10 Intel I3 or I5 system | |
Display formats | Source impedance, Port impedance, Return Loss, Forward Loss, SWR, Impedance (mag/ph), Impedance (Smith), Gain (mag/ph/group delay), Gain Polar. | ||
VNA Brochure.
VNA Software and Firmware page.
MegiQ VNA0440-VNA0460 User Manual V3.1
VNA0440(e) / VNA0460(e) User Manual.
Shows the measurements of the VNA Sandbox.
Documentation of the MegiQ VNA Application Programming Interface.
Documentation and example programs that use the MegiQ VNA Application Programming Interface.
