R60 1MHz至6GHz单端口矢量网络分析仪|Copper Mountain (在产)

频率范围：1 MHz 至 6 GHz

测量参数：S11、对数幅度、DTF、Smith 等

扫描类型：线性频率、对数频率、分段

有效指向性：46 dB

测量速度：100 µs

阻抗：50 欧姆

参考价格： $ 4,495.00 美元

厂家：Copper Mountain （收录38个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

R60 矢量网络分析仪（电缆和天线分析仪）在手持设备中提供实验室级性能。该专利（美国专利 9,291,657）分析仪可以直接连接到天线或其他 DUT，无需测试电缆，从而消除了电缆固有的测量不确定性。从而实现高度可靠的性能和校准稳定性。 1 端口 VNA 具有工程师期望在我们的软件中包含的所有功能。

R60 VNA 包括射频测量模块和 R 软件应用程序，该应用程序在 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 Windows 或 Linux 操作系统上运行，通过 USB 接口连接到测量硬件。 R软件可以安装在多台计算机上，共享分析仪测量模块的使用。 R60 网络分析仪可用于现场、实验室和生产测试。 VNA 可以通过制造测试插件集成到生产测试系统中。

VNA 和 ACM 交付时附带不含数据的工厂校准证书。可以使用 ISO17025/Z540-1 认可的可追溯校准证书和不确定度的附加选项，但需要在订购时指定。

由于测量精度高、尺寸超紧凑且无需测试电缆，R60 电缆和天线分析仪（反射计）可用于现场天线和天线馈线以及各种实验室和生产测试。行业包括各种物联网硬件组件的设计和生产、材料测试、医疗器械、航空航天应用等。

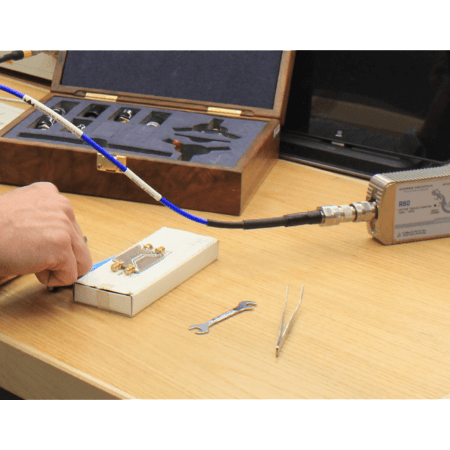

图片幻灯片

关键词:

频率范围：1 MHz - 6 GHz
外部频率参考：10 MHz
外部触发输入/输出：输入
电源连接器：加强型（坚固）USB mini-B
可调输出功率：0.25 dB步进
反射测量精度：
- -15 dB至0 dB：±0.4 dB / ±3°
- -25 dB至-15 dB：±1.0 dB / ±6°
- -35 dB至-25 dB：±3.0 dB / ±20°
迹线噪声幅度：0.005 dB rms
温度依赖性：0.015 dB/°C
测量精度：
- 直接性：46 dB
- 源匹配：40 dB
- 反射跟踪：±0.05 dB
有效系统数据：
- 每点时间：100 µs典型值
- 功率范围：-35 dBm至-3 dBm（-40 dB至0 dB，典型值）
- 功率分辨率：0.25 dB典型值
- 功率精度：±1.5 dB典型值
- 干扰抑制：+17 dBm
- 损伤电平：+23 dBm
- 损伤直流电压：50 V
测试端口：
- 阻抗：50 Ohm
- 连接器类型：N型，公头
- 测试端口数量：1
频率范围：1 MHz至6 GHz
全频率精度：±2.5·10⁻⁶
频率分辨率：20 Hz
测量点数：2至100,001
测量带宽：10 Hz至100 kHz（1/3步进）
电缆损耗测量范围：35 dB
动态范围：109 dB典型值
主要规格：
- Directivity：15 dB（18 dB典型值）
- 源匹配：15 dB（18 dB典型值）
尺寸：161 mm x 65 mm x 28 mm
重量：0.35 kg（12.3 oz）
环境规格：
- 工作温度：+5 °C至+40 °C（41 °F至104 °F）
- 存储温度：-50 °C至+70 °C（-58 °F至158 °F）
- 湿度：25 °C（77 °F）时90%
- 大气压力：70.0 kPa至106.7 kPa
系统与电源：
- 操作系统：Windows 7及以上
- CPU频率：1.0 GHz
- 内存：2 GB
- 接口：USB 2.0
- 连接器类型：Mini USB B
- 功耗：3.5 W

R60 VNA 配备了工程师期望的所有软件功能，无需额外费用。标准软件功能包括：

- 具有多种迹线格式的线性/对数扫描
- 功率扫描
- 时域和门控转换
- 频偏模式
- 夹具模拟（嵌入/去嵌入）
- 16 个独立通道，每个通道最多 16 条迹线
- 具有标记搜索工具和标记数学、各种转换算法以及通过/失败标准的限制测试等的标记。
- LabView、Python、MATLAB、.NET 等中的测试自动化编程
