NFA5000A 10MHz至40GHz噪声系数分析仪|玖锦|成都玖锦科技有限公司 (在产)

频率范围：10 MHz至40 GHz（可扩展到50 GHz) 相位噪声：－125 dBc/Hz（载波1 GHz,偏移10 KHz）支持噪声系数分析模式、通用频谱分析模式厂家：玖锦|成都玖锦科技有限公司产地：中国成都

参考价格：

厂家：玖锦|成都玖锦科技有限公司（收录15个产品）

产地：中国成都

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

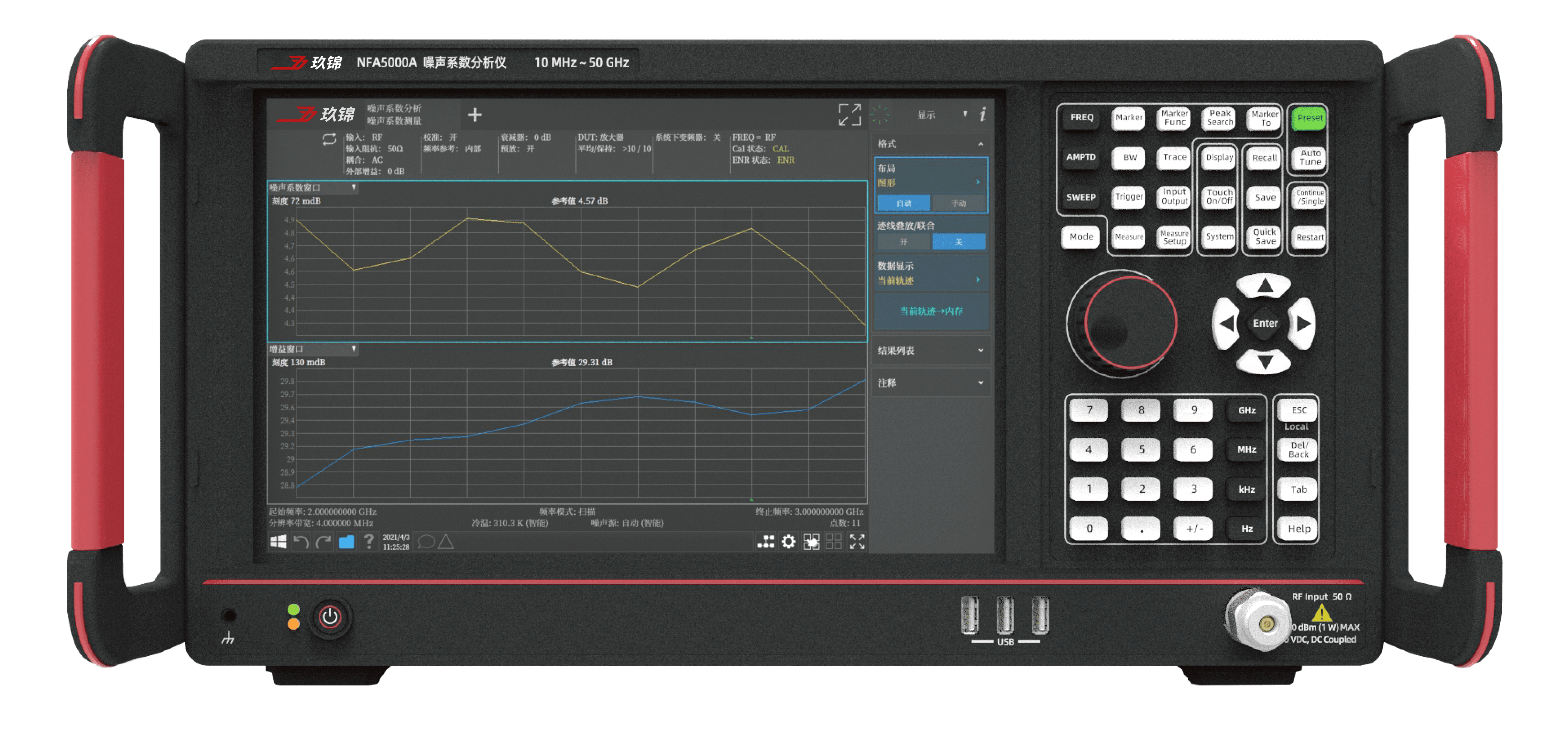

NFA5000A是一款高性能的噪声系数分析仪，频率最高支持50 GHz。具有优良的测量动态范围、分辨率带宽、相位噪声、幅度精度和测试速度；具备高灵敏度的频谱分析、噪声系数分析等多种测试功能；支持测量放大器、上变频器和下变频器的噪声系数；支持多级混频器的噪声系数测量；具备完善的插损补偿功能，能以固定和表格的形式补偿被测件前、后测量通道引入的损耗；具有可选的测试功能和出色的硬件可扩展性。可广泛用千教育科学、企业研发和工业生产等诸多领域。

功能特点

频率范围：10 MHz至40 GHz（可扩展到50 GHz)
相位噪声：－125 dBc/Hz（载波1 GHz,偏移10 KHz）
支持噪声系数分析模式、通用频谱分析模式
可通过LAN、GPIB、USB等接口控制仪器
远程控制指令兼容主流同类设备

应用领域

教育科学
企业研发
工业生产

关键词:

玖锦

噪声系数分析仪

技术指标
工作模式
噪声系数分析模式
通用频谱分析模式
系统噪声系数
系统噪声系数(接入UPA5000A系列低噪声放大器)
10 MHz-3.8 GHz		7.5 dB
3.8 GHz-9 GHz		7.5 dB
9 GHz-13.6 GHz		7.5 dB
13.6 GHz-18.6 GHz		7.5 dB
18.6 GHz-26.5 GHz		8.0 dB
26.5 GHz-40 GHz		10.0 dB
40 GHz-50 GHz		12.0 dB
噪声系数测量范围
噪声源超噪比	噪声系数测量范围测量不确定度
12 dB-17 dB	0 dB-30 dB	≤±0.15 dB
17 dB-20 dB	0 dB-35 dB	≤±0.15 dB
增益测量范围
增益测量范围		-20 dB-+40 dB
增益测量不确定度		≤±0.17 dB
测量带宽
1Hz-10 MHz
端口驻波
10 MHz-10 GHz		<1.5:1,标称值
10 GHz-26.5 GHz		<1.8:1,标称值
26.5 GHz-40 GHz		<2.0:1,标称值
40 GHz-50 GHz		<2.0:1,标称值
频率技术指标
测量频率范围
NFA500OA-F18		10 MHz-18 GHz
NFA5000A-F26		10 MHz-26.5 GHz
NFA5000A-F40		10 MHz-40 GHz
NFA5000A-F50		10 MHz-50 GHz
内部频率参考
基准频率		10 MHz
精度		±[(距离上一次校准的时间×老化率)+温度稳定度+校准精度]
老化率		±0.1 ppm/年
温度稳定性		土0.1 ppm
初始校准精度		±0.1 ppm
相位噪声(输入信号：0dBm,载波1GHz,检波：取样，迹线平均类型：对数，平均次数≥100)
偏移100 Hz		-96 dBc/Hz
偏移1 kHz		-116 dBc/Hz
偏移10 kHz		-125 dBc/Hz
偏移100 kHz		-125 dBc/Hz
偏移1 MHz		-130 dBc/Hz

后面板
序号名称		连接器类型	输入\输出	备注
1	电源开关		/	仪器电源开关。
2	电源插座	AC三孔电源插座	输入	220V-250V;50 Hz-60 Hz;最大600 W。
3	硬盘		/	可拆卸硬盘，用于保密快速拆卸场景。
4	PCle接口	PCle X4连接器	/	保留以备将来使用。
5	DP接口	显示接口连接器	输出	连接显示接口(DP)显示设备。
6	VGA视频	15针VGA连接器	输出	模拟显示输出，用于连接VGA显示设备。
7	USB端口	USB A型母头	输入\输出	标准USB 3.0端口，A型，连接到鼠标、键盘、大容量存储
				设备等外设。
8	USB端口	USB B型母头	输入\输出	标准USB 3.0端口，B型，用于远程控制分析仪。
9	网口	RJ45网络连接器	输入\输出	千兆以太网，可用于远程控制分析仪。
	USB端口	USBA型母头	输入\输出	标准USB 2.0端口，A型，连接到鼠标、键盘、大容量存储
				设备等外设。
10	GPIB	IEEE-488.2总线	输入\输出	通用接口总线(GPIB,IEEE 488.2)连接，可以用于远程
		连接器		控制分析仪。
11	参考输出	BNC	输出	幅度：5±2 dBm,频率：10 MHz。
12	参考输入	BNC	输入	幅度：5±2dBm,频率：10 MHz。
13	机壳接地	M623		机壳接地柱，用于机壳接地。
14	数字总线	MDR-50	输出	保留以备将来使用。
15	智能噪声源	M16IP40	输入\输出	智能噪声源的连接器。
16	噪声源驱动	BNC	输出	输出电压：28±1V(接通),<1V(断开)。
17	触发1输入	BNC	输入	输入电平0至+5V(TTL)。
18	触发2输入	BNC	输入	输入电平0至+5V(TTL)。
19	触发1输出	BNC	输出	输出电平0至+5V(TTL)。
20	触发2输出	BNC	输出	输出电平0至+5V(TTL)。

一般技术指标
工作温度	0℃-+50℃
储存温度	-40℃ -+70℃
电源	电压：220-250 V,频率：50-60 Hz
功耗	≤450 W
散热方式	风冷散热
数据存储	≥160 GB
物理尺寸	426mm(宽)×222mm(高)×538mm(深)(不含脚垫及把手)
重量	≤30 kg(不同的选件，重量不同)

玖锦|成都玖锦科技有限公司

销售热线：400-902-8099 E-mail：xiaokg@jiujintech.com

市场部联系电话：18780037098

E-mail：liqiao@jiujintech.com

诚招全国代理联系电话：17760487701

E-mail：lilulu@jiujintech.com

公司地址：
成都市高新区和乐一街71号AI创新中心A区A1栋、A4-1栋
北京市海淀区西杉创意园二区11号楼-1-3层06

代理商：

华北区公司名称：为准电子科技有限公司公司地址：北京市朝阳区创远路36号院12号楼二层201室
深圳市龙岗区宝南路13号方兴科技园A6栋301
联系电话： 400 008 6290
官网链接：www.welzek.com 公司名称：北京星网测控科技有限公司公司地址:北京市海淀区中关村中科院黄庄小区814楼1106室
联系电话:13501267563(李颖星)
邮箱地址: lingxing@ starnetxw con
官网链接：http://www.starnetxw.com/


公司名称：北京东方中科集成科技股份有限公司地址：北京市海淀区阜成路67号银都大厦12层
电话：010-68715566

西北区 公司名称：西安安泰测试设备有限公司
公司地址：西安市高新区高新四路17号志诚商务C207室
联系电话：4000-029-016
官网链接：www.agitek.com.cn公司名称：西安坤为智信科技有限公司公司地址：西安市高新区锦业路125号西安半导体产业园A座17层1715室
联系人:王团兵
联系电话：13892804097

华南区公司名称：深圳市星网实业有限公司公司地址:深圳市宝安区怡园路5173号润丰源商务大厦C座213室
联系电话:0755-86066686 手机:18682389988(周彩丽)
邮箱地址:zhoucailic@starnet.com
官网链接：https://shop325873557c982.1688.com/

西南区公司名称：成都锦业达科技有限公司公司地址：中国（四川）自由贸易试验区成都高新区吉庆四路188号1栋2单元6层606号
联系电话：姬作轩 18319547056
官网链接：http://c1270821018xib.scd.wezhan.cn/公司名称：重庆爱铂科技有限公司 公司简介：重庆爱铂科技有限公司是一家集代理销售、系统集成、定制开发、方案咨询、进出口代理、技术支持、售后服务、维修租赁为一体的高新技术企业
公司地址：重庆市沙坪坝区西永微电子园西永大道28-2号SOHO楼A栋1406室
联系电话：常女士18580001250；023-67793445

产品型号	说明
NFA5000A	噪声系数分析仪10MHz-18/26.5/40/50 GHz
可配置选件
频率范围选件
NFA5000A-F18	10 MHz-18 GHz
NFA500OA-F26	10 MHz-26.5 GHz
NFA5000A-F40	10 MHz-40 GHz
NFA5000A-F50	10 MHz-50 GHz
外部噪声源选件
UNS5018A	USB接口智能噪声源，频率范围：10MHz-18 GHz;
UNS5026A	USB接口智能噪声源，频率范围：10MHz-26.5 GHz;
UNS5040A	USB接口智能噪声源，频率范围：10 MHz-40 GHz;
UNS5050A	USB接口智能噪声源，频率范围：10 MHz-50 GHz;
低噪声放大器选件
UPA5004A	低噪声放大器，频率范围：10 MHz-4 GHz;
UPA5026A	低噪声放大器，频率范围：10 MHz-26.5 GHz;
UPA5050A	低噪声放大器，频率范围：2 GHz-50 GHz;
校准证书选件
NFA500OA-CAL01	随整机提供第三方校准证书(CNAS+国防计量认证)
NFA500OA-CALO2	随整机提供第三方校准证书(CNAS)
纸质手册选件
NFA500OA-MAN	随整机提供纸质版用户手册、快速指南、编程手册
应用软件选件
NFA500OA-NFM	噪声系数测量软件(标配)
NFA500OA-GPSA	通用频谱分析软件
NFA500OA-AMS	高级测量套件
软件信息
操作系统	Windows 10(64位)
控制接口	GPIB,LAN、USB

分析软件	类别	说明
噪声系数测量软件	图形(Graph	在基本扫频分析测量模式下，扫描方式可以支持本振扫描和
(NFM	表格(Table	FFT扫描两种分析方式；支持频域和时域两种分析模式
	仪表(Meter
通用频谱分析	扫描分析测量	扫描分析测量可以支持本振扫描和FFT扫描两种分析方式；
软件(GPSA)	(SSA)	可以支持频域和时域两种分析功能
高级测量套件	通道功率测量(CHP)	测量一定带宽内的信号有效功率值以及功率谱密度
(AMS)	占用带宽测量(OBW)	用于测量宽带信号的带宽
	邻道功率测量(ACP	ACP用于测量相邻信道的干扰或功率，评估相邻信道对主信
		道的影响
	功率CCDF统计	数字调制信号具有类似噪声的特性，可以通过PS-CCDF测
	测量(PS-CCDF)	量反映调制信号的统计特性
	发射功率测量(TXP)	测量射频信道的功率，验证发射载波信号平均功率的准确
		性；时域测试功能，显示被测信号的包络波形
	杂散辐射测量(SE)	测量指定频段内的杂散功率
	频谱辐射掩模测量(SEM)	测量多达6对偏移频率的杂散信号电平，测量结果与载波功
		率有关
	三阶互调测量(TOl)	测量双音信号的三阶互调干扰
	谐波测量(HMM)	测量基波的谐波，并计算各次谐波功率和总谐波失真
