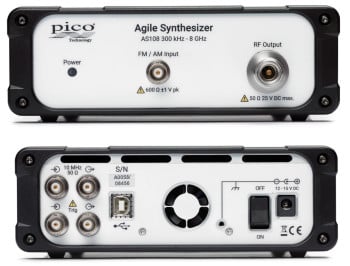

PicoSourceAS108 300kHz至8GHz 敏捷合成器|Pico (在产)

300 kHz 至 8 GHz 运行

–15 dBm 至 +15 dBm 动态范围

快速 55 μs 频率稳定时间达到 10 ppm

快速幅度稳定：< 25 μs 至 1 dB，< 200 μs 至 0.1 dB

扫描、跳跃和频率和电平列表或相位和电平列表

1 GHz 和 10 kHz 偏移时的典型相位噪声为 −100 dBc/Hz

参考价格： US$6,465.00

厂家：Pico Technology|比克科技（收录12个产品）

产地：英国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

PicoSource™ AS108 敏捷合成器生成信号以满足台式和集成模块应用的需求。其宽广的 300 kHz 至 8 GHz 频率范围、快速稳定以及可编程相位、频率和幅度使其适合广泛的应用，并具有低成本、占地面积小和 12 至 15 V 电源要求等附加优势。

AS108 具有专业级性能，在静态和参数敏捷应用中均有效，使其成为开发人员、科学家、教育工作者、学生以及服务和安装技术人员的工作台或现场仪器。其速度、外部时钟参考、触发功能和用户可编程的上电模式都适合自动测试、无人安装和多信号激励等系统集成。

AS108 是一款全功能 USB 控制的矢量 (IQ) 调制信号合成器。它提供了一个干净、简单和高效的用户界面，用于控制其幅度、频率和相位敏捷性；包括来自 Microsoft Windows 的调制、扫描、跳跃和列表模式。可以通过在单个控制 PC 或设备上运行的软件的多个实例来控制多个合成器。还可以使用附带的 API 进行远程控制。

PicoSource AS108 特点

规格亮点

300 kHz 至 8 GHz 运行
–15 dBm 至 +15 dBm 动态范围
快速 55 μs 频率稳定时间达到 10 ppm
快速幅度稳定：< 25 μs 至 1 dB，< 200 μs 至 0.1 dB
扫描、跳跃和频率和电平列表或相位和电平列表
1 GHz 和 10 kHz 偏移时的典型相位噪声为 −100 dBc/Hz

有实力有能力

FM、ØM 和 AM 调制，内部正弦波或外部输入
外部参考时钟 I/O 和触发 I/O
使用扫描列表来模拟 QPSK、QAM、ASK、FSK 等方案
可调节驻留和触发扫描或触发下一点模式
使用并转换测量单位以适应应用
LabVIEW、C、C#、Python、MATLAB 编程示例
适合实验室、现场和系统集成应用
通过 Windows PC 和显示器或平板电脑进行 USB 控制
触摸、鼠标、键盘或远程接口软件（包括 API）
具有同步调制、扫描、跳跃和列表的多单元操作
可配置的独立运行模式

远程控制操作

PicoSource AS108 附带一个 DLL，允许您通过 C 和 C 兼容语言和应用程序（例如 C++、C#、Python、Keysight VEE、National Instruments LabVIEW 和 MathWorks MATLAB）控制设备。

下载 SDK（转到PicoSource > PicoSource AS108 > 软件 > PicoSynth 2）

多设备操作

您可以通过运行 PicoSynth 2 软件的多个实例，从一台 PC 控制多个 AS108 信号合成器。每次启动 PicoSynth 2 的新实例时，它将列出所有尚未受控制的兼容连接设备。然后，您可以选择列表中的任何设备进行连接。

演示模式

“用户界面演示”设备始终在此列表中可用，并允许 PicoSynth 2 在没有连接设备的情况下运行以进行演示。您可以在购买设备之前使用此模式来试用该软件。

关键词:

PicoSource AS108 规格

一般的
标准条件是环境温度在 15°C 至 30°C 之间，通电后 20 分钟。

载波
范围	适用范围及数值	健康）状况
频率范围	300kHz 至 8.192GHz
频率分辨率	300kHz 至 125MHz1赫兹> 125 MHz 至 4 GHz10赫兹> 4GHz20赫兹
频率稳定时间	最长 55 μs50 μs（典型值）	至±10 ppm
频率精度（内部参考）	±5ppm
输出功率范围	−15 dBm 至 +15 dBm
输出功率分辨率	0.1分贝
输出功率设定精度	±1.5分贝
输出匹配（VSWR）	最大 1.8:11.4:1 典型值
输出幅度稳定时间	至 ±1 dB最长 25 μs至 ±0.1 dB最大 200 μs
输出保护	25 V DC 峰值和 20 dBm
10 kHz 偏移时的相位噪声	1GHz−98 dBc/Hz（最大值）−100 dBc/Hz（典型值）2GHz−94 dBc/Hz（最大值）−96 dBc/Hz（典型值）4GHz−88 dBc/Hz（最大值）−90 dBc/Hz（典型值）8GHz−83 dBc/Hz（最大值）−85 dBc/Hz（典型值）
		1 GHz 时测得的相位噪声
谐波	最大值−20 dBc−26 dBc（典型值）	输出功率设置为 +10 dBm
次谐波	最大值−40 dBc−46 dBc（典型值）	输出功率设置为 +10 dBm
虚假的	最大值−50 dBc−60 dBc（典型值）	输出功率设置为 +10 dBm

扫描、跳跃和列表模式
范围	适用范围及数值	健康）状况
扫描、跳跃或列表参数	频率;等级;阶段;频率和级别；阶段和水平
离散扫描或列表点	2 至 10 001（或将开机设置保存到设备时为 2 至 1750 点）	Hop 是只有两个点的扫掠的特例。
频率步进停留时间	27 至 65 500 µs（或将加电设置保存至器件时为 27 µs 至 1750 µs）	除了 7.0 GHz 至 8.0 GHz 频段之间任何超过 ±2.2 GHz 的步长外，最小驻留时间为 100 µs。

调制
范围	适用范围及数值	健康）状况
频率范围内部正弦源	10赫兹至5赫兹
内部调制采样率	37kS/秒	采样边带杂散在 37 kHz 偏移处生成。在 1 kHz 调制时，相对于边带，通常 < -30 dB。
频率分辨率和精度	1 Hz 分辨率 ± 0.1% 精度
调幅深度范围	对于 0 dBm 的载波最低 5%最大 90%0 dBm 至 9 dBm最低 5%最多 50%
调频偏差	2% 载波频率或最大值 200 kHz
PM偏差	±180°
外部调制输入带宽	直流耦合至 10 kHz
外部调制输入采样	AM：125 kS/s FM/PM：89 kS/s（12 位分辨率）	采样边带杂散在 125 / 89 kHz 偏移处生成。在 1 kHz 调制时，相对于边带通常 < -50 dB。
外部调制输入灵敏度	BNC(阴头) 600 Ω±1V 峰峰值（典型值）	对于选定的深度或偏差
外部调制输入保护	±5V 直流 + 交流峰值

同步输入/输出

内部 10 MHz 参考输出	BNC(阴头) 50 Ω最小值−3 dBm0 dBm（典型值）	50Ω
外部参考输入	BNC(阴头) 50 Ω−6 dBm 灵敏度最大 6 dBm
外部参考锁定范围	±5ppm
触发输入阈值电压	BNC(阴头) 1 kΩ最小 0.5V最大 2.6V
触发输出逻辑电平	BNC(阴头)低 0.5V（最大值）高电压（最低 3.6V）低 0.2V（最大值）高电压（最低 1.2V）	变为 1 kΩ 变为 50 Ω
触发输出上升和下降时间	最长 40 纳秒	50Ω
触发输入触发输出延迟	0.5±0.1微秒	频率/相位步进超前 17.5 µs，电平步进超前 37.5 µs。
触发输出到触发事件延迟	17.5 µs（典型值）	频率或相位步长
	37.5 µs（典型值）	水平步长
	停留期推迟（防止接收）进一步的触发。
触发输入保护	±10 V 直流 + 交流峰值
触发输出保护	±4V 直流 + 交流峰值
参考 I/O 保护	4V 交流±15V 直流

杂项和环境规范

电源要求	+12 V 至 +15 V DC，12 W，2.1 毫米插孔，中心针正极
控制接口	USB 2.0
方面	宽 173 毫米 x 长 232 毫米 x 高 56 毫米	不包括连接器
重量	1.78公斤
操作环境	+5°C 至 +40°C，80% RH，无冷凝，污染等级 2
储存环境	−20°C 至 +50°C，80% RH，无凝结，污染等级 2
耐振动性	0.5克	5赫兹至300赫兹
安全	声明符合： EN61010-1:2010 和 EN61010-2-030:2010 用于测量、控制和实验室使用的电气设备的安全要求、一般要求以及测试和测量电路。
电磁兼容	声明符合： EN61326-1:2013 测量、控制和实验室用途电气设备 - EMC 要求。第 1 组，B 级。（辐射）EN61326-1:2013 用于测量、控制和实验室用途的电气设备 - EMC 要求。基本环境。（抗扰性）EN61326-2-1:2013 第 2-1 部分：未受保护应用的敏感测试和测量设备的测试配置、操作条件和性能标准。 CFR 47 联邦法规 FCC：第 15 部分 B 子部分 – 频率设备 – 无意辐射器。辐射排放标准。 A类。
保修单	3年
ECCN编码	EAR99

PicoSource AS108 手册

资源	语言	版本	尺寸	更新
数据表：
PicoSource AS108 敏捷合成器数据表	英语	6	2MB	2020 年 7 月 13 日
用户指南：
PicoSource AS108 敏捷合成器用户指南		2	4MB	2022 年 9 月 15 日
程序员指南：
PicoSource AS108 敏捷合成器程序员指南	英语	2	1MB	2023 年 10 月 12 日
快速入门指南：
PicoSource AS108 敏捷合成器快速入门指南	英语	1	444 KB	2018 年 12 月 18 日
声明：
PicoSource AS108 敏捷合成器欧盟符合性声明	英语	1	268 KB	2019 年 2 月 22 日
