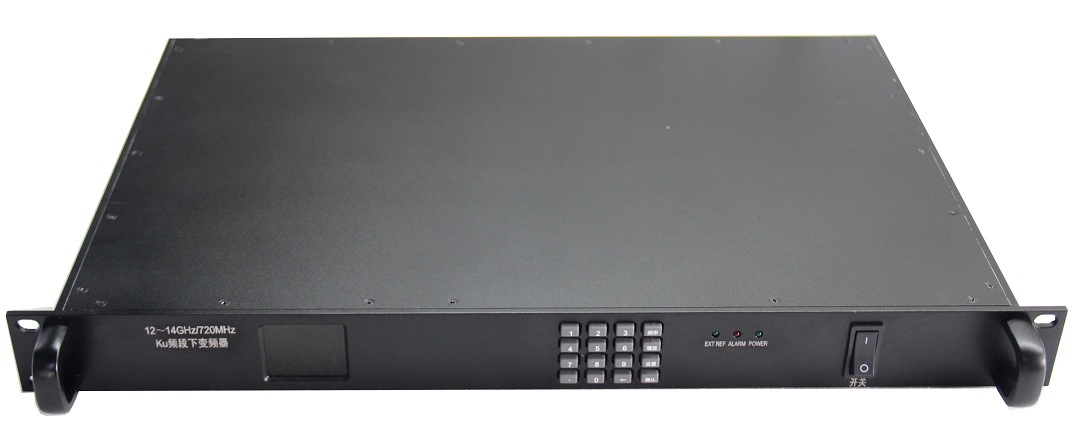

输入频率720MHz±225MHz（上变频），12GHz～14GHz（下变频）中频带宽80MHz输出频率范围12GHz～14GHz（上变频），720MHz±225MHz（下变频）
输入频率140MHz（上变频），18.1GHz～21.2GHz（下变频）中频带宽80MHz输出频率范围18.1GHz～21.2GHz（上变频），140MHz（下变频）
- «
- 1
- »
ZZP58730 7GHz至10GHz X波段上下变频器模块|众志天成 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
1U标准机箱
变频增益可调
支持本地按键控制
面板带LCD显示屏
可对外输出10MHz参考时钟
支持通过网口、串口远程控制
支持内外部参考时钟自动切换
具有上电自检、本振失锁、过功率、过温告警等功能
卫星遥感
数据传输
卫星地面通信
卫星地面测控
射频微波测试ATE
规格 | 指标 |
型号 | ZZP58730（上变频），ZZP58630（下变频） |
输入频率 | 140MHz（上变频），7GHz～10GHz（下变频） |
中频带宽 | 80MHz |
输出频率范围 | 7GHz～10GHz（上变频），140MHz（下变频） |
调谐时间 | ≤1ms（任意调谐步进下） |
频率合成原理 | 锁相环技术 |
调谐分辨率 | 100Hz |
回波损耗 | ≥15dB |
1dB压缩点 | ≥10dBm |
3阶截点 | +20dBm |
增益 | 15～45dB，0.1dB步进 |
增益抖动 | 20MHz，≤0.25dB |
18MHz，≤0.5dB | |
群时延波动 | ±20MHz ﹤4ns ptp |
±36MHz ﹤7ns ptp | |
增益稳定度 | ±0.25dB/天 相同稳定条件下测试 |
增益准确度 | ±1dB |
频率稳定度 | -10℃至50℃ ±1×10-7 |
24小时恒温 ±5×10-9/天 | |
外部参考时钟 | 10MHz |
噪声系数（满增益） | ﹤10dB |
带内平坦度 | ±0.5dB |
镜频抑制 | ﹥75dB |
带内杂散（0dBm输出） | ﹤-60dBc |
相位噪声系数 | 10Hz ﹤-60dBc/Hz |
100Hz ﹤-75dBc/Hz | |
1KHz ﹤-85dBc/Hz | |
10KHz ﹤-95dBc/Hz | |
100KHz ﹤-100dBc/Hz | |
1MHz ﹤-110dBc/Hz | |
载波相关杂散 | ﹤-60dBc |
外形尺寸 | 1U 19”机箱 |

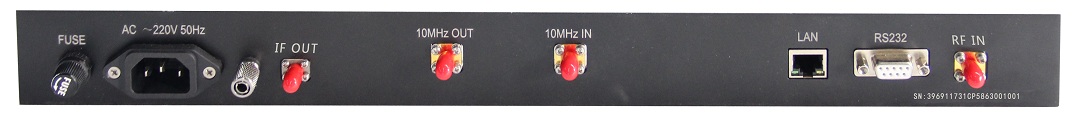

监控接口 | 电以太网（RJ45）或RS232串口 |
