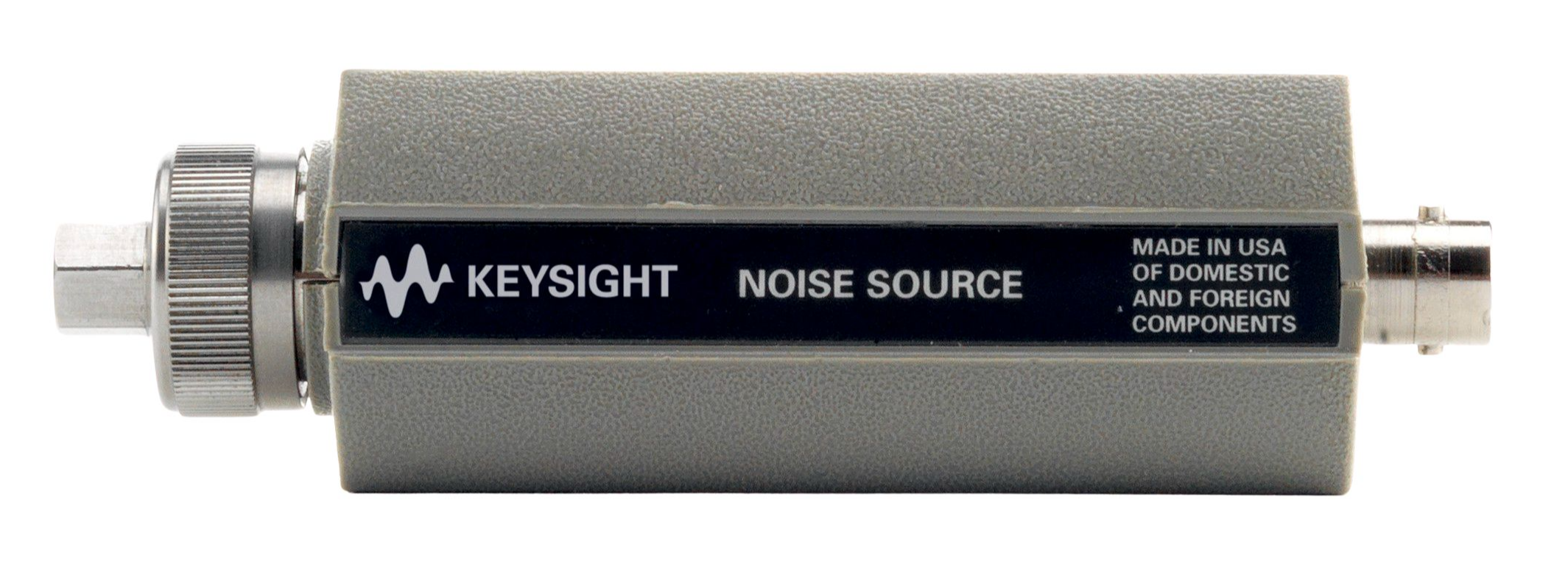

频率范围：1 GHz 至 40 GHz连接器：BNC（阴头）输入偏置 / 2.4 mm（阳头）

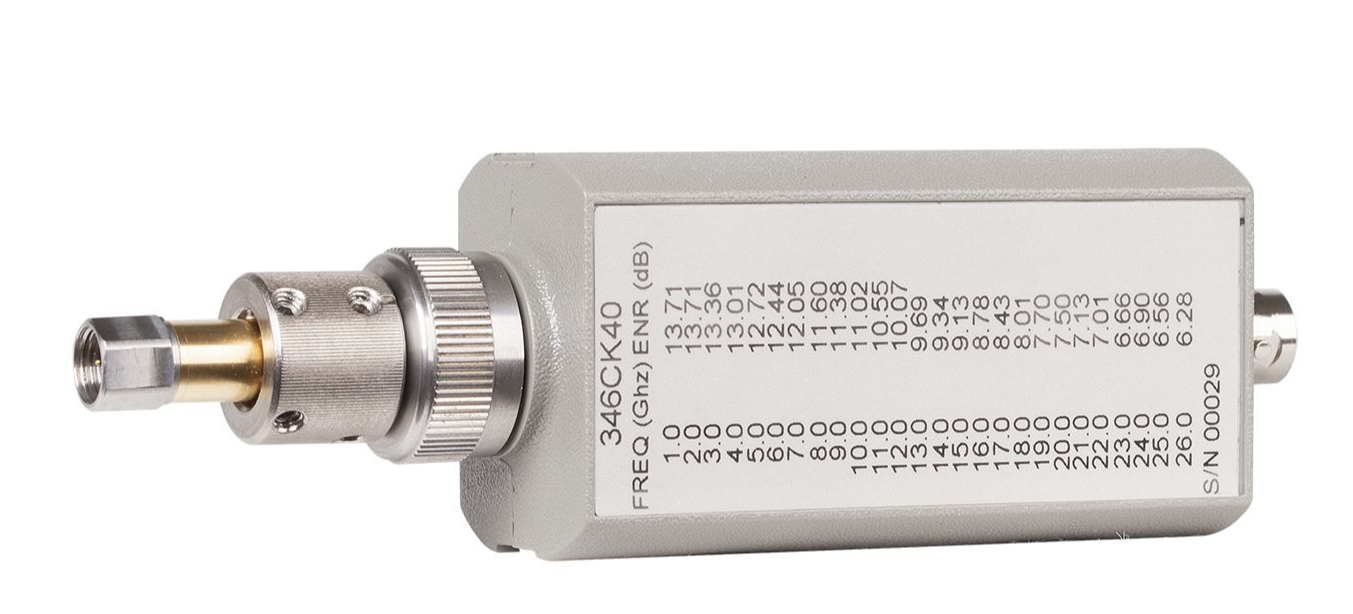

频率范围:26.5 GHz to 40 GHz超噪比（ENR）－典型值:10-13 dB温度补偿:否连用:NFA, X-Series (PXA, MXA)
频率范围：1 GHz 至 50 GHz连接器：BNC（阴头）输入偏置 / 2.4 毫米（阳头）
- «
- 1
- »
同厂商产品

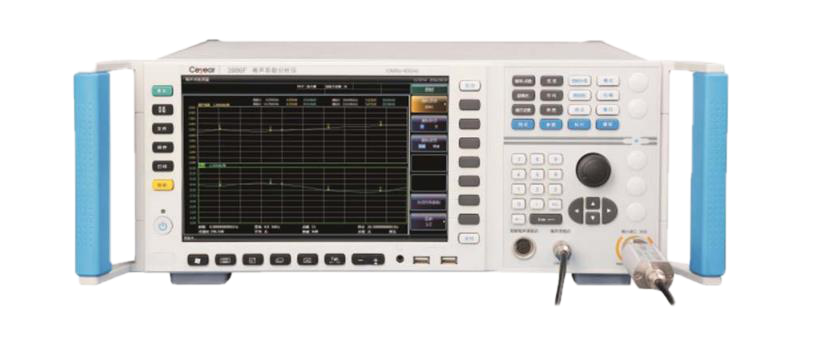

频率范围10MHz至4GHz/18GHz/26.5GHz/40GHz/50GHz接收灵敏度达-170dBm/Hz，全频段接收灵敏度优于-162dBm/Hz噪声功率测量范围内线性度优于±0.1dB放大器、上变频器和下变频器测量模式双噪声源驱动能力
16603/16604系列10MHz至18/16.5/40/50GHz噪声源|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
噪声源是一种能产生随机连续频谱信号的装置，良好的噪声源应在规定的频带内具有稳定的输出噪声功率和均匀的功率谱密度。中电科思仪科技股份有限公司能提供10MHz～50GHz频率范围内多种型号的同轴噪声源，产品包括智能和标准两大系列，具有频率覆盖宽、输出端口驻波比小、输出超噪比平坦度好等优点。
智能噪声源采用I2C总线技术，可实现超噪比的自动下载，提高测量速度；内部配备数字温度传感器，便于主机自动监测环境温度的变化，用于噪声系数测量实时温度修正，提高测量精度。标准噪声源要求+28V脉冲电压驱动。
噪声源和噪声系数分析仪一起使用，为微波毫米波频段噪声系数测量提供完整解决方案。中电科思仪科技股份有限公司建立了对应频段噪声源超噪比校准系统，能够精确校准噪声源的超噪比。
功能特点
频率覆盖范围宽，带内平坦度优
系列噪声源频率范围同轴一体化覆盖10MHz～50GHz，超噪比平坦度好。
智能噪声源超噪比电子存储，和噪声系数测试仪连接后超噪比自动加载
智能噪声源采用I2C总线技术，内置电子存储器，存储频率/超噪比数据对，和噪声系数测试仪连接后，噪声源超噪比能自动加载至噪声系数测试仪中，提高测量速度。
实时温度探测，提高噪声系数测量精度
智能噪声源内置数字温度传感器，能够实时监测环境温度的变化，用于噪声系数测量的温度修正，提高测量精度。
高精度的微波毫米波噪声源超噪比校准系统，可实现超噪比的精确校准
研制开发了高精度微波和毫米波噪声源超噪比自动校准系统，可实现噪声源超噪比精确校准，方便噪声源的定期检定。
关键词:
技术规范
16603系列噪声源 | |||||
型号 | 频率范围 | 超噪比范围 | 输出端口VSWR | 输出接口 形式 | 驱动 接口 |
16603DA | 10MHz～18GHz | 5dB～8dB | ＜1.30：1 | 3.5mm（阳） | 标准驱动接口 |
16603DB | 10MHz～18GHz | 14dB～17dB | ＜1.30：1 | ||
16603EB | 10MHz～26.5GHz | 12dB～17dB | ＜1.35：1 | ||
16603FB | 10MHz～40GHz | 12dB～19dB | 10MHz～18GHz ＜1.35：1 | 2.4mm（阳） | |
18GHz～40GHz ＜1.45：1 | |||||
16603HB | 10MHz～50GHz | 10dB～19dB | 10MHz～18GHz ＜1.35:1 | ||
18GHz～50GHz ＜1.50:1 | |||||
最大外形尺寸 | 宽×高×深=30mm×21.5mm×137mm | ||||
最大重量 | 0.17kg | ||||
16604系列智能噪声源 | |||||
型号 | 频率范围 | 超噪比范围 | 输出端口VSWR | 输出接口 形式 | 驱动 接口 |
16604DA | 10MHz～18GHz | 5dB～8dB | ＜1.30：1 | 3.5mm（阳） | 智能驱动接口 |
16604DB | 10MHz～18GHz | 14dB～17dB | ＜1.30：1 | ||
16604EB | 10MHz～26.5GHz | 12dB～17dB | ＜1.35：1 | ||
16604FB | 10MHz～40GHz | 12dB～19dB | 10MHz～18GHz ＜1.35：1 | 2.4mm（阳） | |
18GHz～40GHz ＜1.45：1 | |||||
16604HB | 10MHz～50GHz | 10dB～19dB | 10MHz～18GHz ＜1.35:1 | ||
18GHz～50GHz ＜1.50:1 | |||||
最大外形尺寸 | 宽×高×深=52.5mm×33.5mm×125.5mm | ||||
最大重量 | 0.25kg | ||||
官方直营
正品保证
正规发票主机型号
编号 | 名称 | 描述 | |
|---|---|---|---|
16604HB | 噪声源 | 10MHz～50GHz | |
16604FB | 噪声源 | 10MHz～40GHz | |
16604EB | 噪声源 | 10MHz～26.5GHz | |
16604DB | 噪声源 | 10MHz～18GHz | |
16604DA | 噪声源 | 10MHz～18GHz | |
16603HB | 噪声源 | 10MHz～50GHz | |
16603FB | 噪声源 | 10MHz～40GHz | |
16603EB | 噪声源 | 10MHz～26.5GHz | |
16603DB | 噪声源 | 10MHz～18GHz | |
16603DA | 噪声源 | 10MHz～18GHz |
选件型号
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
16603/4-H01 | 711XX系列同轴转接器 | 用于噪声源输出和噪声系数分析仪输入端口间的适配连接 |
标配附件
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
3 | 产品合格证 | ||
2 | 超噪比校准数据 | ||
1 | 噪声源驱动电缆 | 多芯电缆：用于智能噪声源和噪声系数 分析仪连接； BNC(阳)-BNC(阳)电缆：用于标准噪声源和噪声系数分析仪连接。 |
